樓宇冷凍監控系統實驗實訓裝置：功能詳解與應用

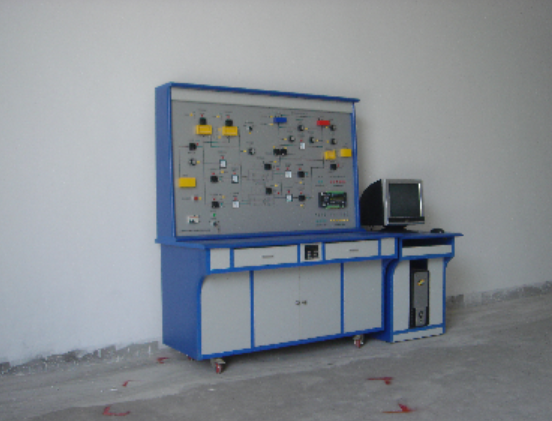

樓宇冷凍監控系統實驗實訓裝置

一、裝置組成

本套樓宇冷凍監控系統實驗實訓裝置采用真實控制部件與仿真對象相結合的設計理念，完整模擬現代樓宇冷凍系統的監控與控制結構。整套系統主要由DDC控制器、溫度控制器、管道溫度傳感器、電動比例水閥、電動閥等核心部件構成，為學生提供高度仿真的實操平臺。

二、系統實訓功能

該樓宇冷凍監控系統實驗實訓裝置具備豐富的教學功能，可進行各類冷凍冷卻水機組及監控系統的操作演示、DDC控制器的編程與操作、設備安裝與連接、水泵及多種傳感器的安裝與接線等實訓內容。系統還支持組態軟件的配置與控制、線路設計連接、故障設置與診斷排除等綜合實驗，并能夠與樓宇自控系列中的其他設備聯網，實現跨系統綜合實訓。

三、系統技術指標

• 工作電壓：?jiǎn)蜗嗳€220V±5% 50Hz

• 整機容量：＜300W

• 外形尺寸：150cm × 70cm × 180cm

• 安全保護：配備漏電自動保護裝置

• 故障設置：集成專用故障設置系統

四、實訓項目

1. 實訓項目一：壓縮式制冷監控系統原理與操作實訓

2. 實訓項目二：冷卻水系統監控實訓

3. 實訓項目三：一級冷凍水系統監控實訓

4. 實訓項目四：二級冷凍水系統監控實訓

5. 實訓項目五：水壓、水流和水溫等參數測量實訓

6. 實訓項目六：冷凍水泵啟停與故障檢測操作

7. 實訓項目七：冷卻泵啟停與故障檢測操作

8. 實訓項目八：DDC現場控制器編程與檢測操作

9. 實訓項目九：線路故障判斷與處理

10. 實訓項目十：設備故障診斷與排除

本裝置結構合理、功能完善，是專為建筑自動化、暖通空調及相關專業設計的樓宇冷凍監控系統實驗實訓裝置，能夠有效提升學生在冷凍系統監控領域的實際操作能力和系統集成能力，適用于各類院校和培訓機構的實踐教學需求
