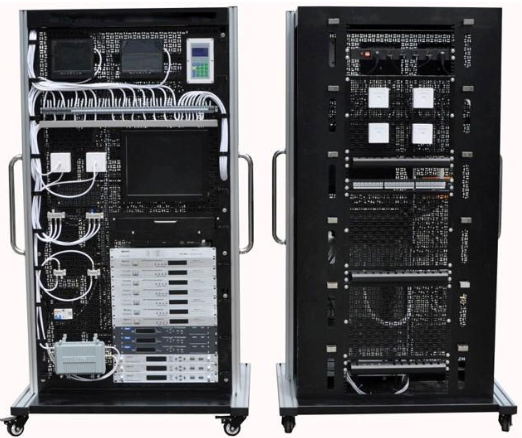

智能樓宇家居系統實驗裝置
隨著物聯網技術和智能家居應用的快速發展，智慧樓宇與家居自動化已成為建筑行業的重要發展方向。為滿足教學與實踐需求，智能樓宇家居系統實驗裝置應運而生。本系統深度融合電力載波通信、自動控制、情景編程及系統集成技術，提供高度仿真的智能家居實操環境，是培養建筑智能化與家居自動化技術人才的專業教學平臺。
1、設備概述
智能樓宇家居系統實驗裝置緊密?chē)@智能建筑與智能家居的技術特點和發展趨勢，以樓宇5A子系統中的家居自動化應用為導向，綜合運用樓宇智能化、電力載波通信、工業自動化、嵌入式系統及綜合布線等技術，構建出一套功能完善、技術先進的實訓系統。
該智能樓宇家居系統實驗裝置可全面滿足職業院校樓宇智能化設備安裝與運行、建筑設備安裝、自動化控制、智能家居工程等相關專業的系統原理演示、技能實訓、任務設計、考核競賽及畢業設計等教學需求。通過系統性的實操訓練，學生可深入掌握智能家居設備安裝、線路布線、系統接線、編程調試及運維管理等核心技能，全面提升工程設計、團隊協作與技術創新等綜合能力。
2、技術指標
電源輸入：?jiǎn)蜗嗳€（第三方接地），AC220V±10%，50/60Hz；
安全保護：具備接地、漏電（動作電流≤30mA）、過壓、過載及短路等完善保護功能；
整機功耗：≤300W；
外形尺寸（寬×高×深）：1060mm×1900mm×800mm（采用工業鋁型材支架，結構堅固耐用）。
該智能樓宇家居系統實驗裝置設計合理，安全可靠，符合實際工程應用與教學實訓標準。
3、實訓項目
借助本智能樓宇家居系統實驗裝置，可開展以下核心實訓內容：
系統的安裝、布線、接線、編程、調試、運行、維護及維修；
線路故障的設置、檢測及排除；
獨立模塊的獨立認識、接線和控制；
燈光亮度按時按需自動調整控制，手動控制，情景編程；
門窗分時自動控制，手動控制；
紅外轉發手/自動控制；
電器電源通斷手/自動、按時和間接控制；
信息查詢和發布操作；
緊急呼叫求助操作；
智能家居系統整合的接線、設置、操作和演習；
橋架及其支架的安裝和布線；
信息插座和機架設備的安裝；
水晶頭及跳線的制作和測試；
RJ45模塊和配線架的壓線和測試；
RJ45跳線的連接及鏈路的測試。
4、系統主要配置
| 序號 | 器材名稱 | 數量 | 單位 | 備注 |
|---|---|---|---|---|
| 1 | 立式實訓平臺 | 1 | 臺 | 主體實訓裝置 |
| 2 | 網孔板安裝模塊 | 8 | 塊 | |
| 3 | 網孔板用膨脹固定件 | 100 | 個 | |
| 4 | 線纜管理架 | 12 | 個 | |
| 5 | 電源管理模塊 | 1 | 臺 | |
| 6 | 嵌入式編程主機與顯示器模塊 | 1 | 套 | |
| 7 | 阻波器 | 1 | 個 | |
| 8 | 電力載波式遠程控制器（電話語音） | 1 | 個 | |
| 9 | 通訊電纜 | 1 | 條 | |
| 10 | 電力載波式無線轉發器 | 1 | 個 | |
| 11 | 四路遙控器（可調光） | 1 | 個 | |
| 12 | 電力載波式雙路場景控制器 | 1 | 個 | |
| 13 | 電力載波式單路大功率電器控制器 | 1 | 個 | |
| 14 | 電力載波式雙路日光燈控制器 | 1 | 個 | |
| 15 | 電力載波式雙路白熾燈控制器 | 1 | 個 | |
| 16 | 電力載波式單路紅外學習控制器 | 1 | 個 | |
| 17 | 電力載波式單路窗簾控制器 | 1 | 個 | |
| 18 | 日光燈 | 2 | 個 | |
| 19 | 白熾燈 | 2 | 極 | |
| 20 | 6位PDU電源 | 1 | 個 | |
| 21 | 24位超五類非屏蔽插座配線架 | 1 | 個 | |
| 22 | 8P8C超五類非屏蔽水晶頭 | 20 | 個 | |
| 23 | 超五類非屏蔽信息插座模塊 | 4 | 極 | |
| 24 | 單口86型信息面板 | 4 | 個 | |
| 25 | 86型底盒 | 4 | 個 | |
| 26 | UTP超五類4對非屏蔽跳線 | 4 | 條 | |
| 27 | UTP超五類4對非屏蔽電纜 | 100 | 米 | |
| 28 | 專用橋架 | 1 | 套 | |
| 29 | 耗材及工具 | 1 | 套 | 含電線、電工工具及測試儀 |
智能樓宇家居系統實驗裝置是一套功能全面、貼近工程實際的實訓系統，可幫助學生深入掌握智能家居與樓宇自動化技術的實施與運維技能，是培養現代建筑智能化與家居自動化技術人才的理想教學平臺。
