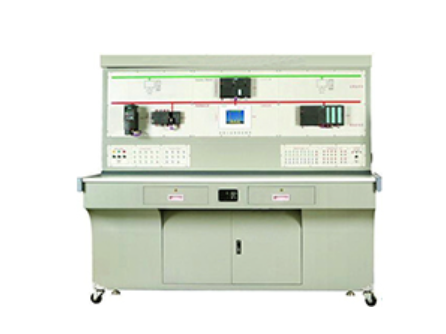

工業自動化通訊網絡實驗裝置
一、產品概述
“工業自動化通訊網絡實驗裝置”創新性地突破了傳統網絡教學實驗?zāi)Ｊ?，緊密貼合當前工業網絡架構的實際現狀，將現代企業中廣泛采用的“現場控制層”、“過程監控層”及“企業管理層”三層網絡體系清晰、直觀地呈現于學生面前。通過完成一系列網絡實驗，學生可深入理解現代企業網絡層次結構與通信機制。本工業自動化通訊網絡實驗裝置還具備強大的外圍設備擴展能力，可無縫掛接工業全數字直流/交流調速系統實驗臺、實物模型對象等，真正實現多功能、一體化實驗平臺，具有結構合理、功能完善、可靠性高和性價比突出等優勢。
二、系統特點
控制屏正面面板依據現代企業三層網絡結構精心布局，直觀展示“現場控制層”、“過程監控層”與“企業管理層”，層次分明，便于學生從整體上把握工業自動化通訊網絡的架構與運行邏輯。
實驗平臺采用全開放式硬件設計，用戶可根據教學或研發需求靈活增補新設備，所有實驗源程序完全開放，支持使用者自主修改、功能拓展和二次開發。
本工業自動化通訊網絡實驗裝置具備高度擴展性，其工業以太網和PROFIBUS-DP總線可兼容并掛接符合該協議的第三方硬件設備，充分滿足多樣化的教學和科研需求。
三、技術性能
輸入電源：單相AC 220V±10%，50Hz
工作環境：溫度-10℃～+40℃，相對濕度＜85%(25℃)，海拔＜4000m
整機容量：＜1kVA
外形尺寸：187.3cm×72.5cm×162.2cm
本裝置嚴格對應三層網絡模型：
企業管理層（位于工業以太網之上）：配備兩臺PC機，分別作為工程師站和操作員站，負責硬件組態、編程及整體運行監控；
過程監控層（工業以太網與現場總線間）：實現對現場設備的控制與數據通信；
現場控制層（現場總線以下）：執行實際現場操作與I/O信號處理。
四、系統配置
S7-300 PLC：包括CPU315-2DP主機（128KB RAM，集成PROFIBUS-DP及MPI接口）及CP343-1工業以太網通信模塊；
S7-200 PLC：包括CPU224主機（8KB程序存儲，集成14DI/10DO），配套EM277模塊以接入PROFIBUS-DP總線；
觸摸屏：西門子TP170A，5.7英寸黑白屏，支持RS232/RS485/PROFIBUS-DP通信；
分布式I/O：ET200M系列，含IM153接口模塊、SM323（16路DI/DO）、SM331（8路AI）、SM332（4路AO）；
交流變頻器：西門子MICROMASTER 420，帶PROFIBUS-DP通訊模塊及操作面板；
電機：0.37kW三相異步電動機，作為變頻器負載；
通訊網卡：CP5611，用于工控機連接PROFIBUS/MPI網絡，支持主從站通訊及S7協議。
五、實驗項目
本工業自動化通訊網絡實驗裝置支持以下實驗內容：
西門子S7-200 PLC編程訓練
西門子S7-300 PLC編程與實踐
交流變頻器參數設置與操作
觸摸屏組態與編程
WinCC工控組態軟件開發
分布式I/O控制實驗
總線通信控制變頻器運行
主-從站數據交換與通信調試
