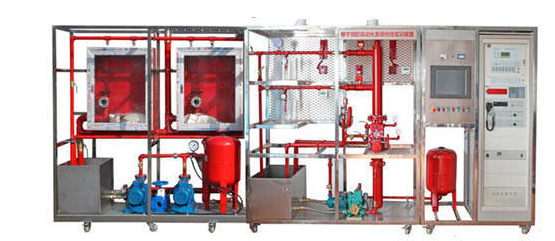

消防聯動監測中心及滅火系統實訓裝置
一、系統概述
消防聯動監測中心及噴灑滅火系統實訓裝置”根據[工程建筑消防設計標準]開展技術標準,該系統具有消防操縱聯動核心、消防廣播電話中心、消防灑水滅火系統、消防噴淋系統典型性構造，就能完成火災探測，初期檢測，消防報警系統，當場救火，氣體滅火系統等演試性實訓課程和消防管理處，同時還可以清晰的展示噴灑滅火系統的常見機器設備組成和系統原理，通過該裝置操作學習培訓，學生能夠?qū)Ψ课葜袨⑺疁缁鹣到y(tǒng)的構造有一個深入的了解，自動噴淋系統與聯動動監測中心系統進行聯網控制，探測儀與聯動核心連接完成手自動控制系統；汽體滅火系統操作管理處的連接，并且與廣播電話中心連接網絡，徹底完成現智能化系統大廈設計方案，把握房屋建筑內部結構關鍵自動滅火裝置的應用，了解房屋中濕式報警閥、水流指示器、工作壓力開關等自動滅火裝置的結構和基本原理，掌握消防監測中心的聯動操作與設定，廣播電話中心控制與操作設定，掌握現代主義建筑消防聯動機器設備系統原理和調節，了解消防的控制原理和工作過程。它適用學習培訓《工程建筑滅火系統》、《樓宇給排水系統》、《房屋消防自動控制系統》等專業課的中高職院校的實訓課程。
二、系統特點
1、具備試驗性噴灑運行作用，當控制系統出現異常時，可手動式運行穩壓泵
2、自身內置控制板，可以實現當?shù)夭倏v，也可以完成消防報案聯動操縱
3、實體模型框架和儲水箱等主要部件全部使用不銹鋼板元器件，確保不生銹、不容易衰老
4、穩壓泵和穩壓罐等主要設備各自選用德國和德國瑞士進口產品，沉穩型強
5、濕式報警閥、水流指示器、工作壓力開關等設施順利通過我國強制性產品認證
6、超大型觸摸屏監管，10寸觸摸屏操縱，
7、PLC數據采集系統
三、標準配置及主要參數
1.噴灑滅火系統配備
實體模型框架和儲水箱等主要部件全部使用不銹鋼板元器件，確保不生銹、不容易衰老，仿真模擬雙層大廈噴灑滅火系統；實體模型系統軟件主要是由噴灑水泵、穩壓罐、濕式報警閥、水力警鈴、延時繼電器、工作壓力開關、水流指示器、封閉式噴頭、實驗閥、火災探測系統、火災報警系統等典型性灑水自動滅火裝置組成，能栩栩如生仿真模擬大廈里面的水滅火系統的常見構造。
噴灑水泵：總數1臺輸出功率 750W 水泵揚程：30米總流量:8立方/鐘頭
上位水泵仿真模擬穩壓罐：總數1臺容量50升，輸出功率 750W水泵揚程：30米，0.3MP
濕式報警閥：總數1臺規格：Ф100mm額定工作壓力1.2MPa
玻璃彈珠噴嘴：總數6個68℃溫級
水流指示器：總數2個敏感度15L-37.5L/min
感煙探測器：1個，系統總線編號型，報案電流量小2MA一般濃煙體濃渡級別
煙感探測器：1個系統總線編號型，報案電流量小2MA、68℃溫級
溫度感應器：1個，總線型，報案電流量小2MA、68℃溫級
2、消防栓機器設備：
（1）由高壓水槍、消防水帶、消防栓構成。穩壓裝置關鍵由小到大進口的穩壓罐/中國隔膜式氣壓罐、消防栓水泵發電機組、全自動噴淋水泵發電機組、管閥配件及控制箱等配置，在其中功率大的消防供水設備由消防栓水泵發電機組組成一套消防栓自動噴淋系統。
（2）單出入口消防栓、雙出入口消防栓各2個， DN65。綿綸消防水帶：65mm，長短13m，承壓能力0.75MPa，高壓水槍?zhuān)?6mm。，與此同時帶規范消防卷盤及20m消防塑料軟管。
（3）給水管網，由引入管消防管道、消防排水立管和相關閥調閥件構成。給水管網以及相關的閘閥配件全部采用消防系統軟件給排水規范標準的原材料，達到消防給排水系統所規定的承壓能力；
（4）供水管路：外徑100mm鍍鋅管；閘閥：逆止閥、截止閥、閥門。全部閘閥均達到消防系統軟件標準標準的要求并且具有檢測證實；
（5）房頂消防栓，供消防栓給排水系統查驗使用的用處。單出入口消防栓：DN65；水泵接合器， 消防蓄水池，消防儲水箱等構成。
2、開關電源控制柜（全不銹鋼構造）
給予交流電：?jiǎn)蜗喈惒诫姍C(jī)220V 50Hz，含有過電流保護
3、火災報警控制器(聯動型)
(1)選用192×64點陣式液晶顯示屏，可同屏顯示4行12列中國漢字信息內容
(2)能夠當場編寫系統總線機器的區、層、情況、種類、安裝方式等相關信息
(3)256條事件記錄，紀錄控制板運行中的各種各樣事情，可以隨時查看
(4)能夠當場編寫聯動公式計算
(5)2個系統總線控制回路，可聯接254個當場元器件
(6)1個 RS485 通訊口，用以同輸入輸出模塊、機器設備操作盤、救火控制盤開展通信，能接16臺輸入輸出模塊；2臺設備操作盤；4臺（8區）救火控制盤
4、輸入輸出模塊
GK621輸入輸出模塊根據 RS485 通信系統總線與火災報警控制器連接網絡，選用192×64點陣式液晶屏實時同步本樓層各種各樣事件信息，使本樓層工作員能及時、清晰地掌握本樓層消防事情，進而快速地采取相應措施。
5、探測儀
配置可燃?xì)怏w探測器、智能光電感煙探測器和差恒溫火災探測系統等三種探測儀。
6、輸入模塊、控制器輸入模塊
主要運用于工作壓力開關等信號檢測，控制器主要運用于操縱排煙防火閥、送風閥、電動卷簾門等設施。
7、聯動盤當場插口
(1)三線操縱，布線一部分簡約便捷，真正實現起停回應作用；
(2)二種導出控制方法供選擇，脈沖信號輸出和脈沖輸出。
8、手動報警按鈕
遇到火災時，按住有機玻璃板片，按鍵火警示燈照亮，并向控制板傳出火警信號；
9、消防栓按鍵
火災發生時按住壓片糖果控制板報案，照亮火災顯示燈(紅)，與此同時導出一組外控空觸點，運行消防泵時，連接啟泵回應數據信號，啟泵顯示燈照亮(翠綠色)，校準時，滾下滾動蓋，按住復位開關。
10、聲光報警、警報器
當場發生火災事故收到控制信號后，傳出濃烈的響聲警報器數據信號，從而達到提示現場人員留意的效果。
11、電子器件伺服電機
進行關鍵設備的編號、設備型號與敏感度的變更等服務。
12、廣播錄放機模塊
消防廣播錄放機、廣播吸頂喇叭
13、功放機模塊
消防定壓功放，環境音頻功放機
14、消防通訊系統
系統總線手機通信盤，電話分機，電話模塊等。
15、氣體鋼瓶組
用以汽體火災事故救火用，
16、汽體滅火系統
汽體滅火系統實體模型包含極早期煙感探測器及管路、氣體滅火系統儲氣瓶及管路、消防自動卷簾門、配套設施消防廣播控制模塊、消防音響、消防電話模塊、手動報警按鈕、聲光報警等消防聯動機器設備。
三、性能參數
1、鍵入開關電源：?jiǎn)蜗嚯娙€～220V±10% 50Hz
2、工作溫度： 4℃～ 45℃
3、設備容積：＜3000kVA
4、尺寸：5500mm×680mm×2000mm
5、控制面板尺：550*600*750MM
6、安全防護：具備走電自動保護裝置
四、實訓課程
1.體系結構與設備了解
2.噴灑滅火系統模擬仿真軟件安裝與應用
3.噴灑滅火系統伺應情況操作
4.噴灑滅火系統調節
5.火災探測與消防報警系統
6.噴灑救火操作
7.噴灑救火監控軟件安裝和應用
8.自動噴淋系統系統融合操作練習
9；PLC控制操作實踐（選擇）
10．觸摸顯示屏組態軟件的操作實踐，
11；消防灑水手自動控制系統的實踐
12，火災事故真正演試實踐
13噴灑滅火系統與消防報警設備聯動
14消防聯動動主機設定
15.消防聯動主機聯動程序編寫
17.消防探測器的用與編號
18.消防功能模塊的功效與連接
19.廣播主機操作，火災狀況下應急廣播的轉換操作；
20.點射廣播，廣播麥克風的操作，系統軟件功能設計；
21.音樂伴奏中的火災應急廣播轉換
22.沒有人值勤時要廣播的自動選擇設定
23.廣播分派主機操作，軟件使用不正確的分辨與改善
24.與消防報警設備的互連操作，電路故障的分析和處理
25.火災通信主機操作，系統軟件功能設計
26.服務器與電話分機的通信操作，分機電話的操作
27、管道網式初期報案系統的功能
28、管道網式初期探測器的組裝
29、管道網式初期探測器的了解
30、管道網式初期探測器的聯網調節
31、管道網式初期檢測自動控制系統安裝
32、管道網式初期檢測控制系統的仿真模擬實踐
33、系統原理桔構與管網設計
34、消防報案聯動監控計算機核心軟件的操作培訓課件
35、平面設計圖的導進和配備的作用
36、報案點設置按鈕
37、控制參數的設置按鈕
38、CRT圖的制作與導入功能
39、與消防廣播全面的連接網絡程序編寫作用
40、消防點網絡構架與網絡層協議作用
41、消防系統軟件各分系統的互聯網平臺搭建作用
