樓宇照明系統實訓裝置

房屋照明系統軟件實訓設備（LON總線型）

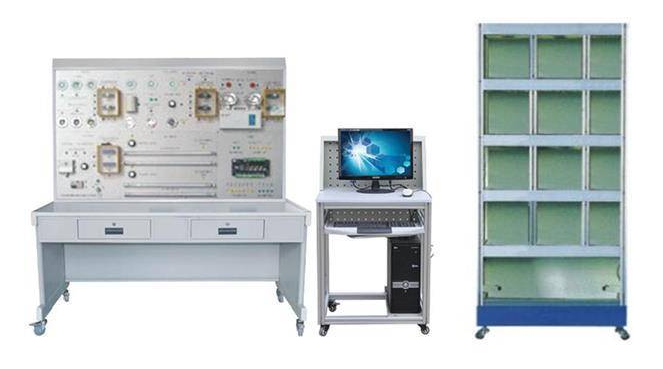

（1）設備構成：

房屋照明視頻監控系統試驗實訓設備，控制一部分所有采用實體，控制目標采用模型設計，全部實訓設備主要是由DDC控制器、數字時鐘控制器、照度傳感器、聲響探測儀、控制器、模擬仿真照明燈具、組態、配備手機軟件、控制手機軟件、專用型管理電腦等構成。

（2）系統軟件實訓作用：

能進行相應的燈光效果照明系統軟件操作演試、立即數據控制器（DDC）的操作與程序編寫、數字時鐘控制的程序編寫與操作、光照度調節控制、聲響檢測控制、地區情景控制、手動式控制器控制，系統的組態軟件、配備與控制，系統的組態軟件、配備與控制，配電線路的設計與聯接、故障設定、分辨及清除等實驗和實訓，并能與智能樓宇系統版本中其他設備聯網進行相應的綜合性實訓。

（3）應用技術標示：

a、工作標準電壓：單相電三線220V±5% 50Hz

b、整個設備容積：＜300W

c、尺寸：1500mm×700mm×1800mm

d、安全防護：具備走電自動保護裝置

e、常見故障設定：具備常見故障設定系統軟件

（4）能做的實訓項目：

實訓項目一：公眾場所照明控制與操作實訓

實訓項目二：公司辦公室光照度調節控制與操作實訓

實訓項目三：園林景觀照明控制與操作實訓

實訓項目四：場景照明控制與操作實訓

實訓項目五：緊急照明控制與操作實訓

實訓項目六：手動式控制器控制與操作實訓

實訓項目七：電路故障的分析和處理

實訓項目八：機械故障的分析和處理

實訓項目九：設計方案并安裝一個簡單軟件系統

實訓項目十：組態設計方案實訓項目

（）5）、標準配置

1.照明控制屏

設定仿真模擬照明配電柜，并設置照明控制開關，包含傳統式開關、遙控器開關裝置等。

2.照明演試柜

照明演試柜為房屋照明控制的演試目標，歸屬于半實體。采用分層結構，能仿真模擬樓房總體照明實際效果，采用半實體方式，分成五層構造，反映多種多樣照明情景。

3.下位機系統軟件

下位機系統軟件采用DDC控制器，完成照明線路導通控制，根據LonWorks系統總線與上位機軟件系統軟件通訊。

4.上位機軟件視頻監控系統

配置監控系統軟件，能夠完成對照明全面的實時監控。
