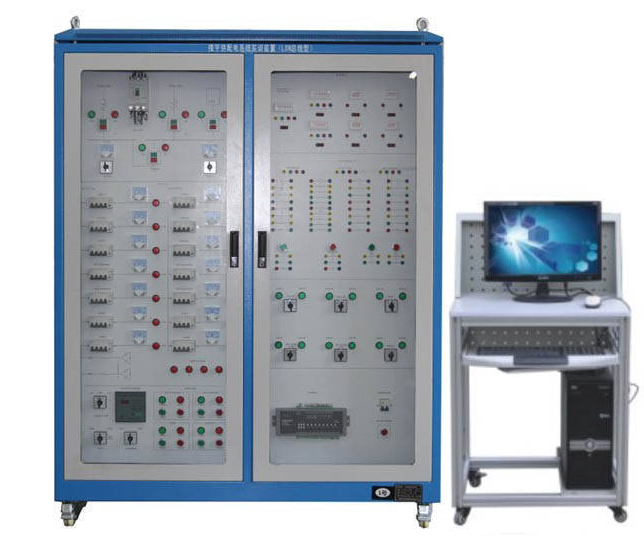

房屋供配電系統實訓設備（LON系統總線）
一、作用簡述：
1.本實訓系統有三部分組成：供配電系統硬件資源、供配電監控系統和實訓一部分。
2.全部樓宇自動化系統中所有設備的供電系統由本實訓設備給予。進線選用雙路三相四線400V進線，正常運轉時，由一路開關電源向所有電器設備供電系統，另一路為暗預留不資金投入運行，當運行開關電源發生故障時，另一路后備電源全自動資金投入。
3.通過一些電量傳感器，對整個用電量系統軟件的總體電量參數檢測：進線三相電流和額定功率、配電設備母線槽三相電壓和各電力線路電流量。
4.下位機一部分：選用DDC控制控制模塊完成數據收集與控制，收集電量傳感器檢測的用電量，控制各隔離開關的分、重合閘。
5.上位機軟件一部分：選用力控組態軟件，與下位機DDC控制器選用LONWORKS系統總線通訊。上位機軟件頁面里可總體檢測供配電系統構造，同時可實時分析和打印出各種用電量數據信息，同時可給予 對電力系統發生的常見故障報警并快速查找和采取相應措施。
6.樓宇智能配電設備電腦監控軟件
1)具用可視化管理作用
2) 具備總供電系統電壓、電流量、功率因素等
3)母線槽監管導通
4)樓房用電量支線任務電流量監管
5)大廈主干線分重合閘監管
6)用電量電量變化趨勢
7)消防監控報案對話框
二、技術參數：
1.鍵入開關電源：三相四線（AC 380V±10% 50Hz）
2.辦公環境：環境溫度-10℃— 40℃ 空氣濕度<85% 海拔高度<4000m
3.設備容積：<5.0kVA
4.尺寸：1500mm×700mm×1800mm
5.接地電阻：＞3MΩ
6.安全防護：具備走電全自動保護功能
三、實訓新項目:
1.常見變電設備認知與運用
2.電量傳感器認知與運用
3.建筑智能化的供電系統運行方法配電線路建立與實際操作
4.典型性樓房配電設備運行方法配電線路建立與實際操作
5.供配電系統中運行配電線路狀態下的當場檢測、抄水表和控制
6.備自投連動運行控制和調節
7.后備電源電力線路運行和連動控制
8.電力線路功率因數補償運行控制
9.與消防安全消防報警系統的連動控制
10.供配電監控系統運行生產調度實訓
