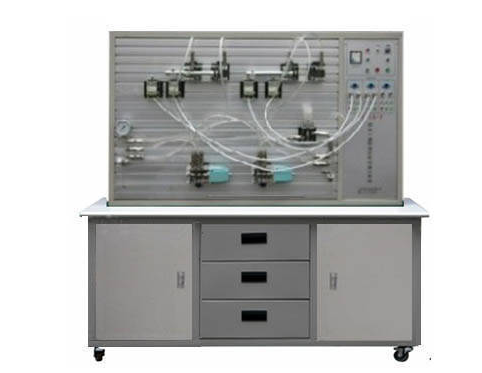

透明液壓傳動實訓裝置-液壓實訓裝置

全透明液壓傳動系統實訓設備

一、關鍵性能參數

1、開關電源：AC220V 50HZ

2、直流穩壓電源鍵入AC220V 導出DC24V/3A

3、繼電器輸出控制方法

4、液壓實訓泵房電機額定功率：250W 調速范疇0－1500r/min，模擬實驗油道液體壓力0.3-0.8Mpa (汽油泵壓力：ax＝1.5Mpa)

5.液壓泵安裝于液壓臺內部結構。

6、實訓油道液體壓力規定需0.3－0.8Mpa（汽油泵壓力：Pmax=1.6Mpa）

7、電液換向閥：干試DC24V.吸附力30N

8、實訓設備外觀規格：1500mm×650mm×1700mm

二、主要特征

1、液壓操縱試驗臺主要是由實訓桌、實訓臺、液壓元器件和家用電器控制器件等部件構成。

2、配置全常見液壓元器件：每一個液壓元器件均裝有組裝底版，可便捷、隨意的將液壓元器件安置在鋁型材控制面板上邊板帶“T”管溝方式的鋁型材構造）。油道鋼筋搭接選用銅制快換密閉式連接頭，拆接便捷，不滲油。

3、實訓元器件均是全透明有機材料做成，有利于熟悉掌握幾十種常見液壓器件的構造，性能及主要用途。把握幾十種基本上回路工作原理，試驗拼裝回路便捷、便捷。

4、試驗控制模塊選用單獨的繼電器控制模塊開展電氣控制系統。

5、液壓模擬仿真監控軟件，其頁面可清晰的展示液壓元器件的內部構造及其液壓回路的工作過程。根據此軟件，用戶可以在電腦中開展液壓、電氣設備液壓知識學習及其回路設計、評估和仿真模擬控制。此軟件強悍的模擬仿真機器能實時同步與手機軟件相連的實際控制回路動作。

三、全透明液壓基本上實訓回路

1、用手動換向閥的換相回路。

2、用中位機能液壓換向閥的用鎖回路。

3、用單向節流閥的閉合回路。

4、壓力調定回路。

5、二級壓力操縱回路。

6、用調壓閥的緩解壓力回路。

7、用氣液增壓缸的增加回路。

8、用H型液壓換向閥的卸載掉回路。

9、進液節流閥調速回路。

10、泵油節流閥調速回路。

11、調速齒輪油泵的換相調速回路。

12、調速齒輪油泵和調速閥構成復合調速回路。

13、流量閥接線速度改接回路。

14、用調速閥連接起來聯的二次走刀同路。

15、用調速閥并接的二次走刀同路。

16、用調速閥順序姿勢回路。

17、用壓力繼電器回順序姿勢回路。

18、用行程安排開關操縱順序姿勢回路。

19、用行程安排液壓換向閥順序姿勢回路。

20、串連液壓缸的同歩回路。

21、差動保護操縱回路
