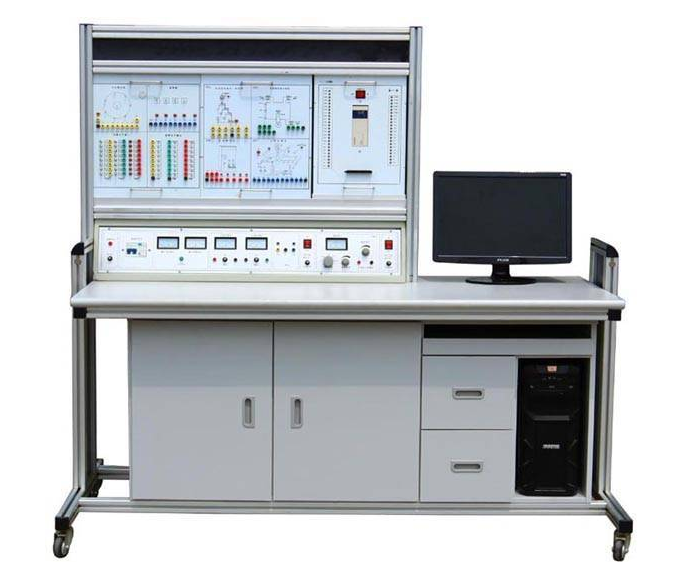

西門子系統可編控制器實訓設備
一、技術規格
1、鍵入開關電源：三相四線（或三相五線）～380V±10% 50Hz
2、開關電源輸出：有走電型保護裝置、負載、短路保護裝置。
3、三相四線380V輸出，由三只電流表標示輸出工作電壓
4、～220V根據多功能插座輸出
5、 24V/2A可調電源輸出
6、 5V/1A可調電源輸出
7、±12V/1A可調電源輸出
8、交流電壓：0～10V可調式輸出；直流電流：4～20mA可調式輸出
9、辦公環境：環境溫度-10℃～ 40℃ 空氣濕度＜85%(25℃) 海拔高度<400m
10、設備容積：＜1KVA
11、重 量：＜110Kg
12、尺寸：1600mm×700mm×1600mm
13、安全防護：具備漏工作電壓、泄露電流保護設備，安全性符合國家標準
二、實訓裝置標準配置及功能
實訓設備由控制屏、實訓桌、服務器實訓部件、實訓控制模塊（含豐富多彩的產業關鍵設備仿真模擬實訓目標）、變頻調速器掛箱等構成。
（一）功能、特性
1）實驗臺包含
A．交流電壓：0～10V可調式輸出；直流電流：0～20mA；
B．～220V根據多功能插座輸出
C．三相四線380V輸出，由三只電流表標示輸出工作電壓
D． 24V/1A可調電源輸出
E. 5V/5A可調電源輸出
2）PLC服務器及實驗模塊鍵入輸出端口號都已拉到板上。選用插拔式自鎖線聯接實驗，鍵入能夠接模擬輸入開關、行程安排開關或光學開關等。輸出能夠接板上的顯示燈、數碼顯示管和電磁閥、直流無刷電機和聲控開關，還能夠與演試設備相互連接，可運用具體的工業生產控制。
3）實驗臺構造選用掛廂式，有利于實驗新項目拓展與用戶第二次開發。
4）PLC服務器配置
西門子系統S7-1500 CPU 1511C-1 PN，175 KB 程序流程，1 MB 數據信息；60 ns；集成化2x PN 插口；集成化 16 DI/16 DO，5 AI/2 AO，6 HSC@100kHz
1、全部PLC鍵入輸出端口號引出來至電源插座
5）實訓桌
實訓桌為鋁合金型材構造，桌面上為防火安全、防潮、耐磨損高密度纖維板；選用寫字桌實訓桌一體化設計，實訓桌下邊配有抽屜柜子，左側位雙開門柜用以儲放實訓控制模塊，正中間配有兩個抽屜柜用以擺放工具及材料，右側為臺式電腦主機擺放柜，臺式電腦主機柜和抽屜柜上邊配有電腦鍵盤固定支架，造型設計別具一格。
（二）實驗新項目
1)PLC專業技能實訓
1.PLC認知能力實訓
2.PLC模擬仿真實訓
3．自動跳轉、支系功能實驗
4．移位寄存器實驗
5．數據處理方法功能實驗
6．求微分、位操作實驗
7．與、或、非邏輯功能實驗
8．計時器、電子計數器功能實驗
2)PLC仿真模擬控制運用實訓
19.智力搶答控制（優先、標值計算，具備音效功能）
20.天塔之星控制（閃動、發送、銀行流水型）
21.音樂噴泉廣場控制（具備音效功能）
22.十字路口交通信號燈控制
23.冷卻塔水位線控制
24.自動送料裝車系統控制
25.四節輸送帶控制
26.裝配流水線控制
27.各種液態混和設備控制
28.自動控制成形機控制
29.自動洗衣機控制（具備音效功能）
30.自動控制軋鋼機控制
31.郵件分揀機控制
32.自動售賣機控制
33.機械臂控制
34.四層電梯轎廂控制
35.數控加工中心控制
36.伺服電機PLC控制
3）PLC、三相電機專業技能實訓
1.PLC控制的三相異步電動機正反轉控制
2.PLC控制的三相異步電動機Y/△運行控制
3.PLC控制的三相異步電動機啟動停止控制
4）PLC、變頻調速器綜合運用專業技能實訓
9.變頻調速器功能基本參數與實際操作
10.變頻器報警與保護功能
11.外界接線端子啟動控制
12.變頻調速器控制電機正反轉
13.兩段速率挑選交流電機調速
14.變頻調速器無極調速
15.根據外界模擬量輸入(工作電壓/電流量）控制方法的交流電機調速
16.根據PLC數字信號控制方法得多段速
5）PLC、觸摸屏專業技能實訓
9.觸摸屏顯示燈目標實驗
10.觸摸屏開關目標實驗
11.觸摸屏資料顯示實驗
12.觸摸屏數據傳送實驗
13.觸摸屏棒圖目標實驗
14.觸摸屏目標實驗
15.觸摸屏挪動元器件目標實驗
16.觸摸屏靜態數據表明實驗
