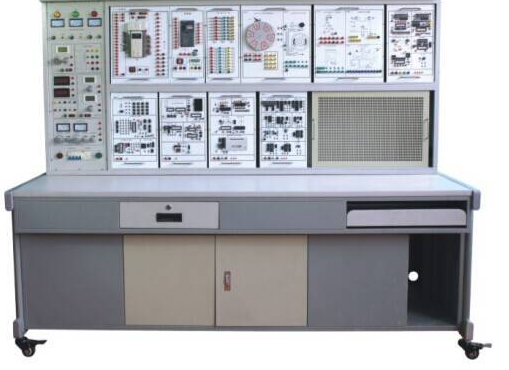

工控自動化綜合性實訓裝置
工控自動化綜合性實訓裝置針對當前在我國工業生產自動化應用技術以及元器件技術發展，綜合考慮應用性、創新性。裝置選用模塊化構造，實訓掛箱包括 PLC 服務器掛箱、變頻器掛箱、觸摸顯示屏掛箱、 PLC 模擬負載掛箱、直流無刷電機、伺服電機實訓裝置、交流伺服電機實訓裝置、實訓網孔板掛箱及豐富多樣的認證演試裝置。實訓基本內容 PLC 的前提實訓、 PLC 綜合性實訓，變頻器的認知、實際操作、主要參數設置及通信實訓，觸摸顯示屏的認知、實際操作運用實訓，步時電動機運用實訓，交流伺服電機控制實訓等，實訓新項目豐富多彩、綜合型強、緊隨全球工控自動化發展趨勢時尚潮流。
一、產品優勢
1 、模塊化構造，掛箱拆換便捷，有利于機構各種各樣實訓項目及拓展一個新的實訓功能。
2 、適宜學生就業前及上崗前綜合性能力提升，適宜高級技師技術培訓考評。
3 、能夠進行中小型工程方案設計、產品選型、設備安裝調試、實際操作仿真模擬。
4 、僅需三相四線交流電就可以交付使用，實訓資源比較豐富、綜合型強，合理節省實訓用地。
5 、安全系數高，除配置工作電壓型電流量型漏電保護開關外，裝置配有單片機設計實時監控的負載或短路故障手機軟件截至維護功能，確保設備和生命安全。
二、技術規格
1 、輸出電壓：三相四線制～ 380V±10% 50Hz
2 、辦公環境：環境溫度 -5℃ ～ 40℃ ，空氣濕度＜ 85% （ 25℃ ）
3 、裝置容積：＜ 1.5KVA
4 、尺寸： 1800mm × 750mm × 1680mm
三、裝置配置
（一）開關電源、視頻信號、儀器設備控制屏
控制屏為鐵制兩層亞光密紋靜電噴塑構造，鋁合金面板。為實訓給予交流電、直流穩壓電源、視頻信號、測試儀表、安全防護等。實際功能如下所示：
1 、主控芯片功能板
（ 1 ）三相四線電源鍵入，根據漏電保護開關接入總開關 , 由交流接觸器根據運行、停止按鈕來操作。
（ 2 ）配有 450V 指南針交流電壓表三只，標示開關電源輸入三相電源工作電壓。
（ 3 ）三相四線電源電壓，具備單片機設計實時監控短路負載軟載止維護功能。具備短路故障、負載、報警功能，故障處理校準之后才能運行工作電源。
（ 4 ）配有～ 220V 導出多功能插座，為外界儀器設備提供安全工作電源。
2 、直流穩壓電源
（ 1 ）一路直流電 0-30V 持續可調直流電源、內藏式電磁閥全自動換擋，單圈電阻器持續調整，具備預置式過流保護維護功能，高電壓 2A 。
（ 2 ）給予 ±12V 、 5V 、 24V 可調電源，都有過流保護功能。
（ 3 ）直流電源一路： 0-500mA 持續可調式，分 2mA 、 20mA 、 500mA 三檔，具備導出開路，過流保護功能。
3 、函數信號發生器：導出正弦波形、三角波、短形波。
（ 1 ）工作頻段： 5Hz 到 550KHz ，分五個頻率段。
（ 2 ）工作頻率標示：由 Hz 表立即讀取。
（ 3 ）工作電壓導出范疇：正弦波形 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz
三級損耗： 0db ， 20db ， 40db ，具備持續細調
矩形波： 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz ，力度持續可調式
三角波： 5Hz-250KHz ＞ 1V
（二）實訓桌
實訓桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度纖維板，構造牢固，造型設計別具一格。配有抽屜柜和電子器件儲存柜。
（三）實訓部件
詳盡備索
全自動洗衣機 / 電鍍生產線
根據對冼衣機出入水時長、清洗流程和電鍍生產線中小物塊進入不一樣水溶液的時間也、方法、順序的控制，把握多一點 PLC 控制全面的綜合應用能力。
3 、變頻器實訓掛箱
配備三菱 FR-S540 變頻器，含有 RS485 通信及 BOP 控制面板。
4 、觸摸顯示屏實訓掛箱：
規格型號為 5.7 英尺， 256 色，掌握工控觸摸屏的功能及操作方法，把握 PLC 間的通訊專業知識，熟練掌握校準、置位、更替等功能鍵、圖型（曲線圖）表明、動態效果追蹤在觸摸顯示屏里的完成方式。
5 、網孔板及元器件：
規格型號為 420mm × 600mm ，在網孔板上學好電氣設備控制系統內各元器件的布局規劃、組裝、調節專業技能，貼近工業生產當場。元器件裝有：直流接觸器 3 只、時間控制器 1 只、按鍵 3 只、熱繼器 2 只、隔離開關 1 只、接線排 20 孔。
6 、電動機滑軌及光編碼器限速系統軟件
含光編碼器限速系統軟件（裝有進口的光電編碼器）一套，不銹鋼板滑軌 1 幅，鋼軌平面度好，無內應力變型，同軸度好。
7 、 工控設備組態一套：
打開程序編程自然環境，一切實訓都能夠編寫出生動具體炫酷強、數據比較好的組態軟件棒圖，然后進行實訓實時跟蹤課堂教學。
8 、 PLC 模擬仿真實訓手機軟件一套：
（ 1 ）根據 PLASH 虛擬器實時同步 PLC 的工作狀態
（ 2 ）能夠?qū)崿F(xiàn) PLC 虛似布線，并且對布線開展不正確查驗
（ 3 ） PLC 程序編寫練習、 PLC 程序編程測試等功能
（ 4 ）完成 PLC 運作仿真模擬，對不正確程序流程開展安全檢查
9 、直流伺服電機及控制系統軟件一套：輸出功率 600W ，阻燃等級 B 級。
10 、髙壓步進電動機及控制系統軟件一套：輸出功率 130W ，阻燃等級 B 級。
11 、交流電動機一臺， 380V Y/△ 接線方法
12 、實訓實體模型
（ 1 ）井道電梯實物模型一臺：具備樓房表明，全自動開門閉店功能。
（ 2 ）挖掘機實物模型一臺：集 PLC 技術性、微型機控制技術性于一體。
（ 3 ）健身運動小車模型：集伺服電機、 PLC 于一體，開展小轎車健身運動部位控制。
四、實訓新項目
（一） PLC 專業技能實訓
1 .PLC 認知能力實訓（硬件軟件構造、系統構成、基本上命令訓練、布線、程序編寫免費下載等）
2.PLC 模擬仿真實訓
（二） PLC 仿真模擬控制運用實訓
3. 數碼科技表明控制
4. 智力搶答控制（優先、標值計算，具備音效功能）
5. 天塔之星控制（閃動、發送、銀行流水型）
6. 音樂噴泉廣場控制（具備音效功能）
7. 十字路口交通信號燈控制
8. 冷卻塔水位線控制
9. 自動送料裝車系統控制
10. 四節輸送帶控制
11. 裝配流水線控制
12. 各種液態混和裝置控制
13. 自動控制成形機控制
14 自動洗衣機控制（具備音效功能）
15. 電鍍生產線控制
16. 自動控制軋鋼機控制
17. 郵件分揀機控制
18. 自動售賣機控制
19. 機械臂控制
20. 三層電梯控制
21. 四層電梯轎廂控制（實體）
22. 數控加工中心控制（實體）
（三） PLC 實體控制實訓
23. 勻速直線運動部位鑒別、軌跡控制、精準定位控制
24. 伺服電機健身運動控制
25 . 井 道電梯運行控制
26 . 挖土機的全自動控制
（四） PLC 高技能實訓（設計方案、組裝、調節及維修）
27 . 三相電機啟動控制配電線路
28 . 三相電機鎖緊控制配電線路
29 . 三相電機正反轉控制配電線路
30 . 三相電機 Y/△ 運行控制配電線路
31 . 三相電機順序啟動電氣設備控制配電線路
32 . C620 數控車床的電氣設備控制配電線路
（五） PLC 、變頻器、觸摸顯示屏綜合運用專業技能實訓
33 . 變頻器功能基本參數與實際操作
34 . 變頻器報案與保護功能
35 . 外界接線端子啟動控制
36 . 變頻器控制電機正反轉
37 . 兩段速率挑選交流電機調速
38 . 變頻器無極調速
39 . 根據外界模擬量輸入 ( 工作電壓 / 電流量）控制方法的交流電機調速
40 . 瞬間斷電運行控制
41 .PID 交流電機調速控制
42 .PLC 控制變頻器外界接線端子的電機正反轉
43 .PLC 控制變頻器外界接線端子的電動機使用時間控制
44 . 根據 PLC 數字信號控制方法得多段速
45 . 根據 PLC 模擬量輸入控制變頻式開環變速
46 . 根據 PLC 通訊方式的變頻器開環變速
47 . 根據 PLC 通訊方式速度閉環控制控制
48 . 根據 PLC 模擬量輸入方法的變頻器閉環控制變速
49 . 變頻器變頻恒壓供水的仿真模擬
50 . 根據觸摸顯示屏控制方法的最基本命令編程練習
51 . 根據觸摸顯示屏控制方法的 LED 控制
52 . 根據觸摸顯示屏控制方法溫度 PID 控制
53 .PLC 、觸摸顯示屏與變頻器通訊控制
54 . 根據 MCGS 的計算機接口現代通信技術
（六） PLC 控制直流電機調速實訓
（七） PLC 控制直流伺服電機實訓
