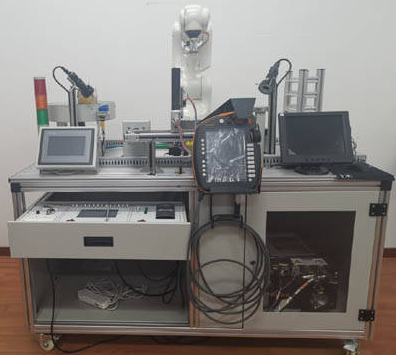

智能工業機器人基本運用實訓基地
一、技術規格
1、鍵入開關電源：單相電三線～220V±10% 50Hz
2、辦公環境：環境溫度-10℃～ 40℃ 空氣濕度≤85%（25℃） 海拔高度＜4000m
3、設備容積：＜1.5kVA
4、實訓基地尺寸：2300mm×1200mm×800mm，各部位采用優質鋁合金型材和不銹鋼機械加工成形，精確度高，外型無刮痕等。
5、控制箱尺寸（機器人）：540mm×410mm×800mm
6、安全防護：具備漏電保護器，安全性符合國家標準
二、機器設備結構和構成
智能工業機器人實訓基地選用ABB六自由度工業生產機器人系統軟件、傳輸系統軟件、程序控制器（PLC）系統軟件、視覺效果檢驗系統、分揀系統、送料單元、加工系統、安裝系統軟件、庫房單元、各種工件、電機控制柜、鋁型材實踐桌、鋁型材寫字桌等構成。
1、六軸機器人（ABB）
6軸操縱機械臂：凈重不得超過25kg，最大載荷3kg，工作范疇達580mm，可以通過軟性（非剛性）自動化技術解決方法實行一系列工作，重復精度：0.01 mm，軸1轉動：工作范疇 165°～ -165°，軸2胳膊 110°～ -110°，軸3胳膊 70°～ -90°，軸4手腕子 160°～ -160°，軸5彎折 120°～ -120°，軸6旋轉 400°～ -400°。機器人相對高度：700 mm，機器人基座尺寸：180×180 mm。可能就機器人使用期限內，應用機器人線下手機軟件實時程序流程，IO，機器人3D動態性姿勢監管。遠程控制機器人系統軟件備份與還原作用，全自動專用工具凈重與負載檢驗設置作用，在示教器完成人機交互頁面的開發，同時提供根據VB和C#的二次開發作用，機器人全使用壽命維護保養全自動維護保養監測系統作用，機器人軌跡即時調整作用，內置IO自定可編按鍵，3D即時舒服遙桿手動式電腦操作系統，電池容量環境保護節約作用，終生機器人系統的功能更新（高級用戶），適用RAPID計算機語言標準，并直接解釋執行，適用ROBOTAPPS的開發，機器人自動控制系統手機軟件務必根據WINCE服務平臺，機器人自動控制系統正室固體存儲芯片容積不能低于1G，也支持USB拓展為副存儲芯片，機器人自動控制系統適用運作ROBOTWARE6.0之上版本。
IRC5機械臂控制箱：尺寸258*450*580mm，單相電220V供電系統，監控軟件RAPID,緊湊，防水等級IP20
機器人示教器：凈重1KG，五顏六色用戶界面觸摸顯示屏，操縱桿和緊急停止按鈕，左手和右手實際操作適用，USB存儲芯片適用。
配套設施：RW機器人電腦操作系統，機器人與變頻電纜7米，示教器與機器人電纜線10米，機器人電腦操作系統，路徑規劃手機軟件，主從關系通訊模塊，16進16出數據輸出板。
2、程序控制器單元
配置程序控制器、數字信號拓展模塊、以太網通信模塊等，用以讀寫能力RFID全面的工件數據信息，操縱機器人、電動機、汽缸等執行器姿勢，解決各單元檢測信號、傳送數據等任務。
程序控制器單元
3、工序送料單元
模塊尺寸400*400mm，由紅外傳感器、推料缸燈構成，具備進料工序給予原材料，促使試驗具備觀賞價值。
工序送料單元
4、運輸單元
模塊尺寸1100*770mm，由平行線執行機構及工業機械手構成，由多種多樣汽缸所組成的機械臂承擔工件的爬取及放置。平行線執行機構由交流伺服電機及同步皮帶構成，承擔推動機械臂精準挪動，以此來實現將工件在各個單元間的精準運送?？蛇\動與不得少于二個方位。
運輸單元
5、工件仿真模擬生產加工單元
模塊尺寸400*400mm，由轉動缸、生產加工缸及漸變色花燈等構成，系統軟件需裝有加工系統，有加工工藝的作業流程。生產加工時易具備生產加工提醒。
工件仿真模擬生產加工單元
6、安裝單元
模塊尺寸400*400mm，由轉動缸、生產加工缸及漸變色花燈等構成，必須要有原材料安裝全過程，能和原物料融合。安裝時易具備安裝提醒。
安裝單元
7、視覺檢測系統
模塊尺寸780*300mm，配置輸送帶、視覺效果照相機、光電傳感器、4軸機器人等，可識別物料色調及辨別商品是否合格，最終傳輸原材料到快遞分揀單元。
視覺檢測系統
8、快遞分揀單元
模塊尺寸770*400mm，主要是由鋁型材基材、推料缸、紅外傳感器、顏色傳感器、貼近開關、光電傳感器等構成。選用直流電機進行運送作用，根據感應器，運輸過程中根據PLC的計算對物料進行快遞分揀工作中。實現對毛坯件材料、色調、相對高度的檢測并把不達標工件驗出。
快遞分揀單元
9、庫房單元
模塊尺寸320*220mm，將快遞分揀好一點的原材料進行堆垛存放的功效。
庫房單元
10、機器人電機控制柜
用以組裝機器人控制板、PLC、變頻調速器及變速控制板等電氣設備構件，選用網孔板的構造，有利于元器件拆卸、電氣設備合理布局，增強了機器的實踐特性。根據航空公司電纜與鋁型材實踐桌相接，強電弱電分離出來，聯接可以信賴。
11、標識系統設計
視覺識別系統組織由識別攝像頭（規定敏感度1.8V/lux-sec@550nm，屏幕分辨率2048×1536，光譜儀回應400nm～1000nm，幀數15fps @ 1600 x 1200/30 fps @ 800 x 600）、茶褐色亞克力板風罩、LED填補燈源等構成，配套設施視覺識別系統手機軟件，對物料進行檢測是否合格。
三、實驗室需完成實驗課題
1、PLC程序編寫與調節
2、工業生產機器人步態分析單元應用
3、工業生產機器人軟件應用
4、工業生產機器人基本上命令實際操作
5、工業生產機器人工件的跟進爬取
6、工業生產機器人動作程序編寫運用
7、原材料快遞分揀的程序編寫運用
8、整個系統的程序編寫及應用
9. 工業生產機器人與機器視覺技術綜合運用的安裝與調試
10. 機器視覺技術模版設定、程序編程與調節
11.智能視覺圖象鍵入編寫與調節
12.智能視覺結論得出編寫與調節
13.智能視覺色調核對精確測量
14.智能視覺序號核對精確測量
15.智能視覺尺寸核對精確測量
16.智能視覺角度測量儀
17. 智能視覺系統和工業生產機器人綜合運用
18、機器人自動控制系統基本原理最底層開發
