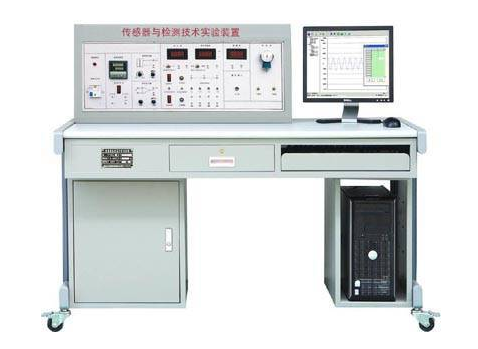

嵌入式傳感器綜合實驗臺

內嵌式傳感器綜合性試驗臺

1、開放式用于畢業設計論文、創意設計試驗。開關電源：?jiǎn)蜗嚯娙€(xiàn)，220V±10%，50Hz，安全性保障措施：具備接地系統、走電、負載、過電流保護作用，安全系數符合相關的國家標準規范。設備容積：＜1.5kVA。

2、控制柜：試驗臺鋼制結構與控制柜(總體規格不得超過長165*寬75*高140)

（1）交流電AC220V，帶漏電保護開關

（2）可調電源： 24V/1A、±15V/1A、±2V---±10V.

（3）數據直流電壓表：量程0～20V，分200mV、2V、20V三檔，精密度0.5級.4檔轉換電流計，20uA---20Ma。 直流電源：0—20Ma。

（4）工作頻率/時速表：頻率測量范疇1～9999Hz，轉速比檢測范圍1～9999rpm。電流計

（5）智能化溫度控制儀：0—5V，4—20MA標準信號鍵入

（6）多用途數據采集模塊CortexSTM32。支持8路模擬量輸入；8路開關量支持實時時鐘作用；USB推動：支持作用力傳感器推動；SPI推動：支持SPI協議書；IP Camera：4模擬量輸入出，波形工作頻率導出

（7）試驗室開放智能管理系統：開放實驗室建設，?？ㄒ豢ㄍń逃龑W(xué)生信息大批量導出功能，學生們信息（IC卡上傳），實驗數據傳送根據通電機器設備安全運營管理方法，左右機紀錄，按時開待機，IP一鍵啟動機器設備，設置客戶賬戶密碼定項開關管理信息系統，實驗數據遞交，第三方軟件消息推送，課堂教學示范性，云平臺實驗室建設。

（8）系統：方便用戶的實際應用。該數據采集器既能滿足徹底的實驗規定，虛擬示波器替代已有的儀表盤顯示讀值。此外配備操縱學生機，實驗數據管理系統軟件。次之裝有模擬仿真虛擬實驗課堂教學語音講解，3D模擬仿真解讀基本原理與應用現場展示?？梢员４鏈y(cè)試數據,遞交實驗數據。也可以作為科技人員立即的科研開發應用。

3、傳感器和處理電源電路模塊模塊主要參數及技術標準

（1）電阻器應變儀: 應變力傳感器模塊。含應變力傳感器4*350Ω，量程：0--200g，使用方便，精確測量功能豐富。

1.1、 組橋方法全方位，可組1/4橋、半橋、全橋，適用于各種力學實驗。

1.2、 測量點轉換采用進口高品質元器件程序控制進行，具備防止氧化膠紙遮蓋，避免造成阻值轉變對檢測結果產生的影響。

1.3、 選用儀器設備上面板接線方法，布線簡單實用。（接線端子排采用進口接線端子，觸碰靠譜，經久耐用。

1.4、應變測量振動源，各測量點隨不一樣負載中的應變力動態性導出，檢測結果一目了然，無須開展安全通道轉換就可以完成所有試驗 采用先進的鋁合金結構具有很強的抗直流，及干擾信號水平。

（2）擴散硅工作壓力傳感器:量程4-20kpa 線性±1%

（3）差動變壓器: 量程±4mm 線性±2%

（4）電容傳感器傳感器：量程±2.5mm 線性±3%

（5）霍爾元件式偏移傳感器：量程±2mm 線性 ±3%

（6）壓阻式傳感器：量程≤10KHz 線性±2%

（7）電渦流偏移傳感器：量程2mm 線性±2%

（8）光纖線偏移傳感器：量程2mm線性±5%

（9）光學轉速比傳感器：量程2400轉/分 線性±1%

（10）光電傳感器：空氣氧化鐵心，2線制，回應3000HZ

（11）霍爾元件轉速比傳感器: 量程2400轉/分 線性±1%

（12）K型熱電偶：0-800℃

（13）超音波模塊：根據編程實現超音波之間的距離信息檢驗測算，將間距信息開展報案等行為；并能通過間距開展液晶顯示屏的實時同步。

（14）熱像儀模塊：根據編程實現對熱原信息的收集與分析，在液晶顯示屏顯像熱原開放源代碼，科學研究操縱實際操作等。

（15）小雨滴傳感器：根據編程實現小雨滴水平的檢測，將小雨滴信息根據液晶顯示屏的實時同步，根據WIFI模塊發送到手機上APP實時同步等。

（16）增量式光電編碼器 2048視角位移測量 伺服電機設備

（17）光柵尺傳感器設備：50線/mm,可以觀查莫爾條紋，具備變光鏡片，能夠拆換燈源，4細分化波型檢驗孔具備數碼顯示管立即表明莫爾條紋數量，用數字示波器能夠精確測量正好相反相波型，課堂教學拼裝型光柵尺可拆卸，拒絕接收一體式光柵尺。

（18）溫度濕度模塊：根據編程實現溫度濕度的檢測，將溫度濕度信息根據液晶顯示屏的實時同步，根據WIFI模塊發送到手機上APP實時同步等。

（19）光照強度檢查儀：1---1999LX 。光敏二極管，光敏三極管，燈源，熱釋電傳感器。

（20）無線射頻IC模塊：根據編程實現對IC感應卡、一卡通、公共交通卡等信用卡的信息收集與推送，運用信用卡信息開展LED或者其它元器件的操縱實際操作等。

（21）2.4寸液晶顯示器：根據編程實現對超音波、小雨滴、微波加熱、溫度濕度、微波射頻IC卡等信息的顯示功能。

（22）自主創新教學課件主模塊支持USB接口協議書及供電系統，內置A/D變換作用。支持ISP下載功能，支持單片機設計TX/RX接線端子，支持AREF接線端子，Digital I/O 數字輸入/輸出端口共 0~13，Analog I/O 模擬輸入/輸出端口共 0~5，支持六組PWM插口。

（23）app客戶端：根據編程實現信息通過WIFI模塊在手機里開展標注的作用。

（24）ZIGBEE互聯網 無線網絡傳感器互聯網控制終端

（25）ZIGBEE無線網絡傳感器匯連接點 通信轉站

（26）氣敏傳感器：量程50～2000PPm、 人們對酒清比較敏感

（27）濕敏傳感器：量程10～95%RH

（28）K型熱電偶：0-180℃

（29）E型電偶：0-180℃：量程常溫下～160℃

（30）PT100：0-180℃相互配合PID溫度檢測操縱調節儀表控制.

（31）集成化環境溫度傳感器：量程-55～150℃

（32）總流量傳感器 液體流量測量設備 水的流量測量檢測系統：2個小水箱、1個離心水泵、總流量傳感器。

（33）RFID做為rfid標簽具有良好的便攜式和復制性，RFID射頻識別技術融合微控制器能夠長距離迅速鑒別、載入、而且準確，儲存容量大，能很多達到各個企業提升貨品，提升信息管理方法效率，也可以讓經銷商和生產商快速地信息互連，立即接受和反映信息。

33.1）完成掃描

RFID電子器件標簽識別準確，鑒別間距具備協調能力，可以同時鑒別載入好幾個標識，在沒有物件遮蓋的情形下，RFID標識能夠進行穿透力通信和無天然屏障閱讀文章。

33.2）抗污能力及耐用性

RFIDrfid標簽對水、油和化學產品等成分具備較強抑制作用。此外、RFID標識是把數據儲存在處理器中，因而可以有效的防止毀壞而引起數據信息外流。

33.3）能夠多次重復使用

RFIDrfid標簽具備反復新增加、改動、刪掉RFID卷標內貯存數據庫的作用，便捷信息的更換和更新。

33.4）容積微型化、樣子多元化

RFIDrfid標簽不會受到樣子或尺寸比例限制，所以不用為了能載入精準度而相互配合打印紙張固定和打印質量。除此之外，RFID標識也在往微型化和多元化的發展趨勢，以適用大量不同的產品。

（34）光電檢測系統軟件模塊：半導體激光器635nm,偏振器、玻璃片、二維直線模組、旋日光燈管、電流量檢偏計。

（35）多用途旋轉試驗臺

直流無刷電機：轉速比3000rpm/分，輸出功率15W，

光學開關傳感器：槽體式構造，槽寬30mm，輸出電壓＜300mA。

齒輪轉速傳感器：檢測范圍0～20kHz，脈沖輸出數據信號。

3向力傳感器，X,Y,Z測震動：振動波德圖檢驗

USB通訊線、手機軟件光碟、被測體、可調式冷管道補償器開關電源等。
