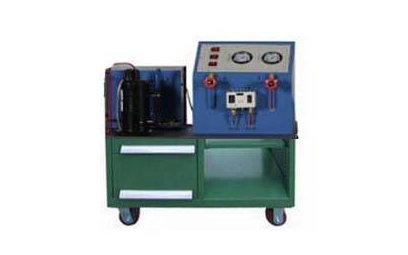

渦旋制冷壓縮機拆裝實訓裝置

渦流制冷機組拆裝實訓設備

關鍵性能參數：

1.鍵入開關電源：三相五線 380V±10% 50Hz。

2.辦公環境：環境溫度-10℃～40℃ 空氣濕度≤85%（25℃）海拔高度＜4000m。

3.設備容積：≤1kVA。

4.噪音：≤40dB(A)。

5.安全防護：具備漏工作電壓、泄露電流維護，安全性符合國家標準。

6.設備包括可拆裝的市面上為名實際功率為12HP的立式半封閉式渦旋壓縮機一臺，冷媒為R22，此制冷壓縮機為世界知名一線主流產品，如谷輪（Bitzer）、比澤爾（Copeland）、丹弗斯（Danfoss）。

7.半封閉式渦旋壓縮機的排量范疇：26m3/h,±5%。

8.半封閉式渦旋壓縮機的凈重：≤135kg。

9.半封閉式渦旋壓縮機長度（外觀規格三維角度的最大者）：≤700mm。

10.設備包括一臺1:1實物模型的半封閉式渦旋壓縮機，此實體模型沿中心線做四分之一剖開，剖開面做防銹。

11.實物模型的半封閉式渦旋壓縮機由一臺減速電機推動轉動，轉速比范圍包括1~6轉/min，在這里范圍之內轉速比持續可調式，且可以隨時啟動停止轉動，及其隨時隨地啟動運行運轉。

12.實物模型的半封閉式渦旋壓縮機能演示聲響渦旋盤間的齒合以展現工作容積的改變、十字連接環等防轉動構造工作原理、潤滑油的循環系統等。

13.拆裝和演示實訓臺最底層都設置有高韌性帶剎車輕載型橡膠輪，便捷于實訓臺挪動及合理布局；

14.拆裝實訓臺有擺放拆裝專用工具、滲油盤、擺放拆裝零件盒設計方案；

15.拆裝實訓臺材質為不小于50mm的方鋼管，選用不銹鋼臺面，防止油耐酸堿，演示實訓臺材質為不小于50mm不銹鋼板；

16.為拆裝演示便捷，拆裝實訓總體高度不超過1米，演示實訓臺高度不少于1米，長短不小于1.5米，總寬不得超過1米，規定總體設計重心點平穩，總體別具一格。

功能描述：

1.常見鉗工工具及測量儀器的應用。

2.渦旋式制冷機組整機的拆裝和安裝。

3.汽缸蓋閥板隊的拆裝和安裝。

4.制冷機組空隙和損壞的測量。

5.制冷壓縮機拼裝后試運行
