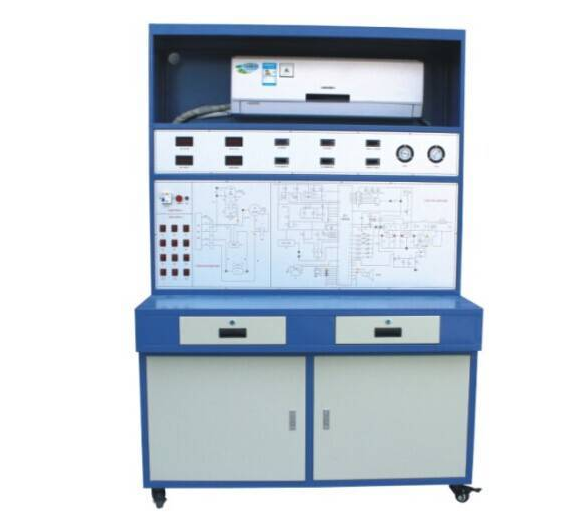

空調修理專業技能實踐裝置
一、概 述
空調修理專業技能實踐裝置能夠滿足制冷與空調設備維修專業的實踐教學必須。本裝置選用真正的全套熱泵機組分體空調冷凍機組為實踐目標；并能夠?qū)崿F(xiàn)全自動控制，讓學生深刻理解熱泵機組分體空調的構造與原理。
二、特 點
1.全部空調機組真正詳細，與市場中的遙控器熱泵空調的整體結構、特性完全一致。其具有致冷、制暖、自然通風、去濕、溫度、風力挑選、按時、掃風操縱、睡眠質量、全自動等服務。
2.裝置形象化展現了熱泵機組型分體空調的體系結構和原理，有利于課堂教學演試解讀及學生對教材知識的學習。裝置中配備了交流電壓表、交流電流表、溫度表、真空表、工作中顯示燈，讓整個熱泵機組分體空調系統軟件的實時運行狀態一目了然。主控制面板左側設有一塊有機板，通過它可以見到空調主控芯片的電子元器件及合理布局；主控制面板正中間設有控制系統的電路原理圖，并設有對應的測試用例；裝置后邊可注意到全部制冷系統的構造構成及主要部件的實體，在其中髙壓管路和低電壓管路分別是紅、深藍色，并設有視液鏡（可觀查冷媒情況），相對應構件均設有標志。
3.裝置設有故障模擬作用、給予戶外執行部件的布線地區、開設實用性的實驗課題及全方位的直接設計方案，有益于學生將基礎理論用于具體，提升操作過程操作能力。
4.設有電流量型漏電保護器裝置，對地電壓漏電電流超過一定值，即跳電關閉電源；設有熱保護器件，對空壓機開展超溫、過壓保護；試驗弱電連接導線及電源插座選用丁字形插式全封閉式構造，避免觸電事故，保證安全可靠
三、技術規格
1.鍵入開關電源：單相電三線 AC220V±10% 50Hz
2.辦公環境：溫度-10℃～ 40℃ 空氣濕度＜85%(25℃) 海拔高度＜4000m
3.裝置容積：＜1kVA
4.尺寸：100cm×59cm×161cm
5.冷媒種類：R22
四、裝置的最基本武器裝備
1.試驗臺 鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板。桌面上為防火安全、防潮、耐磨損高密度纖維板，構造牢固。含有2個有鎖抽屜柜，各自用以擺放常見故障箱、工具及材料等。裝置反面可觀查制冷系統管路的構造，前邊設有一對箱門，用以仿真模擬戶外發電機組冷卻器臟堵，打開可觀查戶外發電機組實體。
2.空調機組1套 包含熱泵機組型分體空調所必須的一些構件，如室內換熱器（空調蒸發器）、戶外換熱器（冷卻器、制冷壓縮機、四通閥、節流閥裝置）等，管路里還設有調壓閥等試驗所需要的構件。
3.常見故障箱1只 放置在抽屜柜中，用以設定常見故障。
4.交流電壓表 檢測范圍0～250V，精密度1.5級，用以檢測電網電壓。
5.交流電流表 檢測范圍0～10A，精密度1.5級，用以觀測系統啟動電流及檢測系統正常的工作電壓。
6.溫度表4只 選用PT100感應器，三位過半數顯，應分別精確測量進氣口溫度、通風口溫度、冷卻器管路溫度和空調蒸發器管路溫度。
7.真空表2只 檢測范圍分別是-0.1MPa～3.5MPa、-0.1MPa～1.5MPa，可顯示設備髙壓側和低電壓側工作壓力變化規律。
五、實驗課題
1.制冷系統常用工具的操作過程
2.制冷系統管材電焊焊接
3.制冷系統的測漏
4.制冷系統的真空包裝與充注冷媒R22
5.格力空調KFR-23型中央空調主控芯片電路圖講解
6.中央空調電氣元器件的測量及設備運行
7.空調常見故障和分析
8.空調檢測和故障診斷
(1)致冷常見故障 設定類型有：空調蒸發器臟堵、冷卻器臟堵、毛細血管臟堵、毛細血管冰堵等
(2)電氣故障 設定類型有：電路、溫度傳感器電源電路、光耦電路、制冷壓縮機短路保護、室內風機變速電源電路等三十二個故障原因
