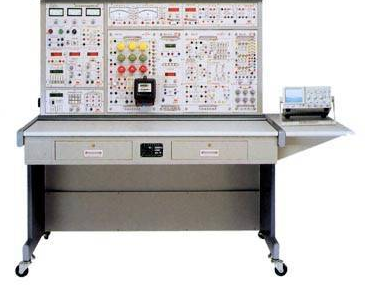

高性能電工技術實驗裝置

電工技術實驗裝置

電工技術實驗裝置  是我們公司在分析中國電焊工實驗設備基礎上采用成熟的技術發布的新式實驗裝置，結合了現階段我國本科、大專、中專學校及職業學校電路圖分析、電工技術、電工學、微電子學、電機控制系統、繼電器觸碰操縱等科目實驗考試大綱的需求而研發，特別適用于高等學校目前實驗機器的升級換代，及中專學校、職業學校等新創建或改建實驗室，快速開設實驗課帶來了最理想的實驗機器設備。

一、功能

1 、本裝置可以提供實驗所需要的交流電、低電壓直流穩壓電源、可調式直流電源、函數信號發生器（含頻率計）、受控源、交直流電源檢測儀表（工作電壓、電流量、輸出功率、功率因素）、各實驗掛箱及馬達等。

2 、可以完成電工技術、電工學里的累加、戴維南、多口互聯網、串聯諧振、選頻及一、二階電路等實驗。

3 、可以完成電路圖分析、 電工學里的單相電、三相、日日光燈、變電器、電壓互感器及電表等實驗。

4 、可以完成電機控制系統、繼電器觸碰操縱等科目實驗。

5 、可以完成數字電路設計、數字集成電路等實驗。

二、技術規格

1 、鍵入開關電源：三相四線 ( 或三相五線 ) 380V±10% 50Hz

2 、辦公環境：環境溫度 -10℃ ～ 40℃ 空氣濕度＜ 85%( 25℃ ) 海拔高度＜ 4000m

3 、尺寸： 167×73× 153cm 3

4 、裝置容積：＜ 1.5KVA

三、裝置的配置

裝置主要是由開關電源儀器設備控制柜、實驗桌、實驗掛箱及三相鼠籠電機等構成。

( 一 )HYDG-01 開關電源儀器設備控制柜

控制柜為鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板。為實驗給予交流電、直流穩壓電源、直流電源、受控源、數控機床視頻信號及各類測試儀表等。實際功能如下所示：

1 、主控芯片功能板

1.1 三相 0 ～ 450V 及單相電 0 ～ 250V 持續可調式交流電。配置一臺三同樣軸連動自耦交流穩壓器，規格型號為 1.5KVA/0 ～ 450V ，解決了三只單相電交流穩壓器選用鏈條結構或齒輪結構構成的諸多缺陷?？烧{(diào)式交流電輸出處設有過電流保護技術性，兩色、電線間過電壓及立即短路故障均可自動維護，解決了調換保險絲產生的煩惱。裝有三只指南針交流電壓表，根據轉換開關應分別標示三相電網電壓和三相變壓輸出工作電壓。

1.2 給予雙路低電壓穩壓管直流電 0.0 ～ 30V/ 1A 持續可調穩壓電源，裝有數顯式電流表標示輸出工作電壓，工作電壓穩定性 ≤0.3% ，電流量穩定性 ≤0.3% ，設有短路故障軟截至保護與自行恢復功能。

1.3 給予一路 0 ～ 500mA 持續可調式直流電源，分 2mA 、 20mA 、 500mA 三檔，負荷穩定性 ≤5×10 -4 ，額定值彈性系數 ≤ ５ ×10 -4 ，裝有數顯式直流電毫安表標示輸出電流量，具備輸出開路、過流保護功能。

1.4 設有照明燈具 220V/30W 日日光燈一盞，供實驗照明用；還設有 220V/30W 的日日光燈光管一支，將光管的四個頭引出來以便實驗用。

1.5 實驗管理工具：具備設置實驗時長、按時報案、關閉電源等功能；還能夠自動記錄與區別因?yàn)椴季€或操作不正確造成的走電報警、儀表盤超量程報警等。

1.6 設有真有效值溝通交流數字電壓表一只，檢測范圍 0 ～ 500V ，量程全自動分辨、自動選擇，精密度 0.5 級，三位過半數顯。

2 、視頻信號功能板

頻率計： 6 位數顯，檢測范圍 1Hz ～ 10MHz ，做為外界測量和內嵌視頻信號工作頻率標示。

視頻信號工作頻段： 0.2Hz ～ 2MHz ，分七檔

輸出波型：正弦波形、三角波、波形、脈沖波、斜蔓延到 50Hz 正弦波形

pwm占空比調整： 20% ～ 80%

輸出力度： 20Vp-p( 1M Ω 負荷 ) 、 10Vp-p(50Ω 負荷 )

輸出維護：過流保護，抗輸出電壓 ±35V （ 1 min）

力度表明：三位 LED

輸出功率輸出： ≥10W ；工作頻段 (3dB 網絡帶寬 ) ： 20KHz( 波形、三角波、正弦波形 )

3 、儀表盤、受控源功能板

3.1 智能化溝通交流數字電壓表

溝通交流數字電壓表 1 只，選用美國模擬器件公司生產的新式性能卓越 RMS 真有效值轉化器，配上快速 MPU 單元教學設計成的，根據鍵控、數顯式對話框完成人機對換功能控制模式。具有自動與手動式量程，檢測范圍： 0-500V ，工作頻段： 10Hz-20Hz 。手動式量程為： 10V 、 100V 、 500V 。檢測精度為 0.5 級。具備文件存儲與查看功能。

3.2 智能化溝通交流數字電流表

溝通交流數字電流表 1 只，選用美國模擬器件公司生產的新式性能卓越 RMS 真有效值轉化器，配上快速 MPU 單元教學設計成的，根據鍵控、數顯式對話框完成人機對換功能控制模式。具有自動與手動式量程，檢測范圍： 0 -5A ，工作頻段： 10Hz-20Hz 。手動式量程為： 100mA 、 1A 、 5A 。測量精度為 0.5 級。具備數有文件存儲與查看功能。

3.3 直流電數顯電壓表一只，選用 ICL 企業性能卓越 AD 轉化器配上快速 MPU 單元教學設計成的，根據鍵控、數顯式對話框完成人機對換功能控制模式。具有自動與手動式量程，檢測范圍： 0-200V 。手動式量程為： 2V 、 20V 、 200V 。測量精度為 0.5 級。具備文件存儲與查看功能。具備超量程報案、標示及斷開總電原等功能。

3.4 直流電數顯式毫安表一只，選用 ICL 企業性能卓越 AD 轉化器配上快速 MPU 單元教學設計成的，根據鍵控、數顯式對話框完成人機對換功能控制模式。具有自動與手動式量程，檢測范圍： 0-2000mA 。手動式量程為： 20mA 、 200mA 、 2000mA 。測量精度為 0.5 級。具備文件存儲與查看功能。具備超量程報案、標示及斷開總電原等功能。

3.5 受控源 CCVS 、 VCCS 雙路，打開開關電源開關， CCVS 、 VCCS 雙路受控源就可以工作中，根據適度連接，即可領取 VCVS 、 CCCS 受控源的功能。除此之外，還設有 ±12V 雙路可調電源，且有發光二極管標示。

4 、控制柜掛置小掛件的具體做法

控制柜正臉右側設有一個 74× 48.5cm 2 大凹形槽，能容納兩個掛箱和一個小掛箱。凹形槽上、下面各設有六個螺母，兩邊掛置大一點的掛箱，正中間掛置小一點掛箱。掛箱與控制柜選用螺帽固定不動，便于裝卸搬運運輸。

( 二 )HYDG-02 實驗桌

實驗桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度纖維板；上下設有兩個抽屜柜（有鎖），用以擺放工具及材料。右側設有擺放數字示波器使用的脫卸式置物板。

( 三 ) 實驗部件掛箱

1 、 HYDG-03 電路基礎實驗箱

給予基爾霍夫定律（可以設置三個典型性故障原因）、疊加定理（可以設置三個典型性故障原因）、戴維南定理、諾頓定理、二端口網絡、互易定理、 R 、 L 、 C 并聯諧振電源電路（ L 用空心電感）、 R 、 C 串聯和并聯選頻電源電路及一階、二階動態電路等實驗。各實驗元器件齊備，實驗?zāi)K防護明晰，實驗配電線路詳細清楚，認證性實驗和設計性實驗緊密結合。

2 、 HYDG-04 直流電路實驗箱

給予單相電、三相負載電源電路、日日光燈、變電器、電壓互感器及電表等實驗。負荷為三個徹底單獨的前燈，可連接成 Y 或 △ 二種三相負載配電線路，每一個前燈均設有三個串聯的日光燈羅口插座 ( 每一組設有三個開關操縱三個負荷并接環路的導通 ) ，可插 60W 以內的日光燈九只，各前燈設有電流量電源插座；日日光燈實驗元器件有 30W 電子整流器、電力電容器（ 1uF/500V 、 2.2uF/500V 、 4.7uF/500V ）、啟輝器及接線按鍵；互感線圈一組，實驗時臨時性掛到，2個空心線圈 L1 、 L2 裝到滑動架上，可調2個電磁線圈之間的距離，同時可將小電磁線圈放進大電磁線圈內，裝有大、小鐵棍各一根或非吸磁鋁錠一根；電表一只，規格型號為 220V 、 3/ 6A ，實驗時臨時性掛到，其電源插頭、負荷線都已接進電表布線架的接線頭上，實驗便捷；鐵心變電器一只（ 50VA 、 36V/220V ），原副邊均設有熔斷絲有利于電流檢測，可以進行變電器原、副繞組電腦分辨及變電器應用等實驗。

3 、 HYDG-05 元器件箱

設有三組高壓電容（每一組 1uF/500V 、 2.2uF/500V 、 4.7uF/500V 高壓電容各一只），用于更改功率因素實驗；給予實驗所需要的各種各樣元器件，如電阻器、二極管、發光二極管、穩壓極管、電阻器及 12V 電燈泡等 , 還提供了十進制可變電阻箱，電阻值為 0 ～ 99999.9Ω/2W 。

4 、 HYDG-06 單相電智能化輸出功率、功率因數表

由 24 位專用型 DSP 、 16 位高精密 AD 轉化器和快速 MPU 單元教學設計成的，根據鍵控、數顯式對話框完成人機對換功能控制模式。app上選用 RTOS 設計理念，與此同時裝有 PC 電腦監控軟件來加強邏輯思維能力。能測量電路的功率、功率因素。輸出功率測量精度為 1.0 級，功率因素檢測范圍 0.3-1.0 ，電壓電流量程為 450V 和 5A ，可自動辨別負荷特性（理性表明 “L” ，溶性表明 “C” ，純電阻無法顯示），同時可存放觀測數據，供及時查看。

5 、 HYDG-09 真有效值溝通交流數據毫伏表

可以對各種復雜波型的幅值開展精準測量，電壓測試范疇 0.2mV ～ 600V （幅值），檢測基本上精密度做到 ±1% ，量程分 200mV 、 2V 、 20V 、 200V 、 600V 五檔，直鍵開關心換，三位半數顯，每檔都有超量程報警、標示及斷開總開關電源功能。工作頻率測試范圍 10Hz ～ 600KHz ，輸入電阻 1MΩ ，輸入電容 ≤30pF 。

6 、 HYDG-10 受控源 ( 四路 ) 、回轉器、負阻抗變換器

給予流控電壓源 CCVS 、壓控電流源 VCCS 、壓控電壓源 VCVS 、流控電流源 CCCS 、回轉器及負阻抗變換器等實驗控制模塊。四組受控源、回轉器、負阻抗變換器全部采用規范網絡符號。

7 、 HYDG-11 數字電路設計、數字集成電路實驗小掛件

給予可調穩壓電源四路（ ±5V/ 0.5A ； ±15V/ 0.5A ，都有過流保護、自行恢復作用）、低電壓交流電（ 0V 、 6V 、 10V 、 14V 抽頭各一路及中心抽頭 17V 雙路）、四位十進制譯碼器顯示屏、2組撥碼盤、 8 位邏輯性開關、 8 位脈沖信號指示儀、三態邏輯筆、一次單脈沖源、音箱、振蕩線圈、功能鍵、橋堆及電阻器等。此外，還設置了一些高可靠圓腳集成電路芯片電源插座（ 8P 2 只、 14P 3 只、 16P 4 只、 28P 1 只、 40P 1 只）及可信賴的鍍金長銅管（供插電阻器、電容器、電阻器、晶體三極管等元器件）。

實驗掛箱裝有：

① 共射極多管放大器負的反饋放大器實驗板

② 射極跟隨器實驗板

③RC 正弦函數震蕩器實驗板

④ 差動保護放大器實驗板

⑤OTL 輸出功率放大器實驗板共五塊及多個分立元件，可采取固定線路或分立元件靈便組成開展實驗，有利于提高學生們操作能力。
