電路原理實驗箱-數字電路實驗箱

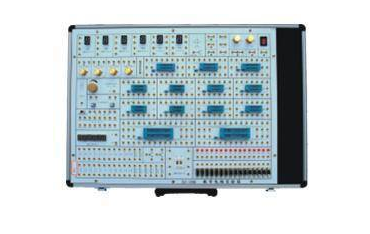

數據電路實驗箱

數據電路實驗箱,設計方案豪華氣派,服務器帶來了多種多樣視頻信號;鎖緊電源插座;臺灣產面包板;正臉包裝印刷標識符聯線,背面安裝電子器件,全部視頻信號、頻率計等電路均由CPLD芯片和雙面線路板組成，全部元器件均采用優等名優產品,使整機的質量有所提高。因?yàn)檎槢](méi)有元器件,進而可以有效的減少和防止人為破壞的可能性。該設備特性：使用便捷,經久耐用,實驗新項目靈便,可便捷進行數字控制各種實驗。本兒童學習機適用高等學校以及各類職業學校電子技術專業課堂教學。

一、系統構成

1、開關電源：溝通交流鍵入：220V±10% 、50Hz

固定不動直流電輸：出5V/2A、-5V/0.5A、±12V/0.5A 、；

可調式直流電導出： 1.2V～ 12V（/0.5A）、-1.2V～-12V（/0.5A）

2、手動式單脈沖電路2組：每一組可以同時導出正負極2個脈沖，脈沖幅度值為T(mén)TL脈沖信號。

3、持續脈沖源：0～1MHz。

4、固定不動工作頻率脈沖源16路，導出為T(mén)TL脈沖信號：1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz；

5、時鐘頻率脈沖產生電路及起停操縱電路?？僧a(chǎn)生四路脈沖數據信號，脈沖周期時間與輸入時鐘信號同樣，四個脈沖中間先后相距1個鍵入周期時間。

6、六位高精密數字頻率計，檢測范圍：0-9.9999MHz ，偏差<1Hz。

7、十六位邏輯脈沖信號鍵入開關：可鍵入低電頻'0'、上拉電阻'1'（為正邏輯）。

8、十六位邏輯脈沖信號顯示燈：顯示燈亮表示上拉電阻'1'，顯示燈滅表明低電頻'0'。

9、數碼管顯示：四位由七段LED數碼顯示管所組成的BCD碼譯碼器表明電路，及2位七段LED數碼顯示管。供數字鐘、日歷等實驗表明用。

10、音箱及推動電路。可用作時鐘報時、報案及音樂演奏的發聲設備。

11、BCD碼開關二組。給予BCD鍵入。

12、邏輯筆，鮮紅色：上拉電阻；翠綠色：低電頻；橘色：高阻；

13、可變性電阻器4只，電阻值各自1K，50K，100K，680K。

14、開放實驗區，用以拓展實驗、課題設計應用。

（1）給予40芯鎖緊電源插座2只，20芯鎖緊電源插座3只，16芯鎖緊電源插座4只，14芯鎖緊電源插座4只，可插8芯～40芯的各種各樣IC。

（2）分立元件接燈線區，可接燈線電阻器、電容器、穩壓極管、二極管、三極管等電子器件，便捷拓展。

二、實驗新項目

1、門電路的邏輯功能及檢測實驗

2、組成邏輯電路（半加器、全加器及邏輯計算）實驗

3、觸發器原理實驗（一） R-S、D、JK

4、觸發器原理實驗（二） 三態導出觸發器原理、鎖存

5、時鐘頻率電路檢測和研究

6、集成化電子計數器及存儲器實驗

7、數據選擇器和數據選擇器實驗

8、波型產生器及單穩態觸發器實驗

9、555時基電路實驗

可選擇如下所示實驗

10、晶體三極管開關特點、限幅器與鉗位器實驗

11、TTL門電路主要參數檢測實驗

12、CMOS門電路檢測實驗

13、A/D、D/A變換電路實驗

14、時鐘頻率電路運用實驗

15、四路優先選擇裁定電路實驗

16、智商竟賽智力搶答實驗

17、電子秒表實驗

18、3位半直流電數字電壓表實驗

19、數字頻率計實驗

20、拔河賽電子游戲機實驗

21、隨機存儲器及其應用實驗

22、8路智力搶答電路設計方案實驗

23、數字鐘電路設計實驗

24、交通信號燈操縱邏輯電路設計方案實驗

25、汽車車燈操縱電路

26、籃球賽比賽30S記時器

三、實驗室每個人每件配備計劃方案(二人為一組，一組用一張實驗桌)

1、HY-SD61臺。(必配)

2、數字示波器1臺。自配

3、數字萬用表1只。自配

4、實驗桌1張。自配

5、實驗椅2把。自配
