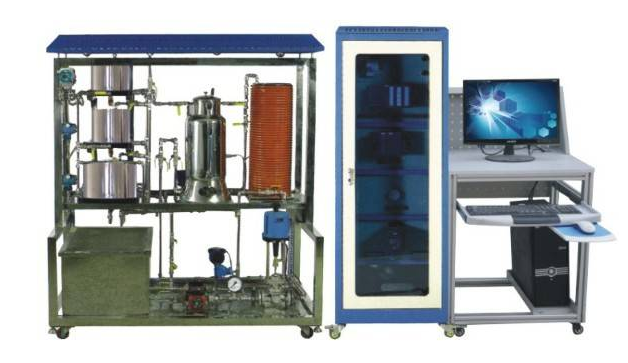

過程自動化控制實驗裝置
一、產品概述
本實訓系統軟件融合無人工廠設計方案，仿真模擬全自動化工廠車間控制步驟。一方面和教學緊密結合，另一方面模擬了工業生產當場步驟，充分展現了全過程控制工業生產當場與實訓課堂教學的緊密結合。本實訓設備分為三個控制階段：監控中心、控制室、生產車間操作間，兩組中間可以實現對講系統實際操作、圖像傳輸?shù)确?wù)。監控中心作為一名教師管理處應用，根據五顏六色紅外槍機監管學生們當場操控的整個過程，運用可視對講系統創新教學，創建全方位的管理方法、監管、調查、考評保障機制，準確確保學生學習實際效果。
本實訓設備完全滿足《自動化裝置安裝與調試》、《過程儀表安裝與維護》、《自動化儀表》、《電子計算機控制》及《DCS分布式系統控制》等科目實訓課堂教學的必須。主要是塑造面對自動化技術、工程建筑、化工廠、冶金工業等領域的大、中小型企業，從業儀器儀表安裝、維護保養、調試、設計以及儀器儀表檢修等相關工作技術人才及工程設計人員。
二、產品優勢
1.仿真模擬無人工廠屋子隱藏式，更加貼近當場
2.全部元器件均是不銹鋼板或鋁合金型材設計方案
3.生產車間操作間選用網孔板設計方案，便捷學生開展各類實際操作，提升了學生們的出手專業技能
4.一個被調主要參數在各個控制器、不同類型的執行機構、不一樣工藝配電線路下能轉變成多種多樣調節回路，以利于探討、較為各種各樣調整策略的好壞
5.根據對目標系統實現不一樣的搭配，融合不同類型的實訓目地，可以進行多種多樣全過程控制實訓
三、性能指標
1.工作電源：三相四線（或三相五線）～380V±10% 50Hz
2.占地總面積：40m2
3.整個設備容積：≤5kVA
五、實訓新項目
1.實訓裝置構造構成和系統認知能力
2.感應器原理的認識
(1)溫度變送器工作原理認知能力
(2)渦輪流量計工作原理認知能力
(3)渦輪流量計工作原理認知能力
(4)變送器工作原理認知能力
(5)PT100熱電偶工作原理認知能力
3.感應器組裝調試專業技能實訓
(1)溫度變送器安裝調試專業技能
(2)渦輪流量計安裝調試專業技能
(3)渦輪流量計安裝調試專業技能
(4)電動蝶閥安裝調試專業技能
(5)變送器安裝調試專業技能
(6)PT100熱電偶安裝調試專業技能
4.全過程控制測量儀表故障檢測與維護專業技能實訓
(1)工作壓力測量儀表常見問題剖析與維護
(2)渦輪流量計常見問題剖析與維護
(3)渦輪流量計常見問題剖析與維護
(4)環境溫度測量儀表常見問題剖析與維護
(5)變送器常見問題剖析與維護
5.全過程工業自動化控制類實訓新項目
(1)傳感器校準(零點轉移與測量范圍調節)
(2)單容儲水箱液位數學分析模型特點檢測
(3)雙容儲水箱液位數學分析模型特點檢測
(4)單容液位定值控制
(5)雙容液位定值控制
(6)三容液位定值控制
(7)加熱爐里膽水的溫度定值控制
(8)加熱爐筒夾水的溫度定值控制
(9)單閉環控制總流量定值控制
(10)加熱爐里膽水的溫度位式控制
(11)儲水箱液位串級控制
(12)三閉環控制液位串級控制
(13)加熱爐筒夾與里膽水的溫度串級控制
(14)儲水箱液位與流量串級控制
(15)加熱爐里膽水的溫度與流量串級控制
(16)風機盤管出入口水的溫度與流量串級控制
(17)單（雙）閉環控制總流量比率控制
(18)濕度的落后控制
(19)總流量純落后控制
(20)加熱爐筒夾與里膽水的溫度的耦合控制
(21)上水箱液位與環境溫度耦合控制
(22)儲水箱液位前饋控制-意見反饋控制
(23)加熱爐里膽水的溫度的前饋控制-意見反饋控制
6.控制工程創新類實訓新項目
(1)DCS線下組態軟件工程項目
(2)DCS優化算法組態軟件工程項目
(3)DCS圖型組態軟件工程項目
(4)DCS網絡布線工程
(5)RJ45、RJ11電源插頭的漏線制作與檢測
(6)程控電話交換機安裝和應用
(7)語音網絡全面的建立
(8)智能化圖像監控設備操作
