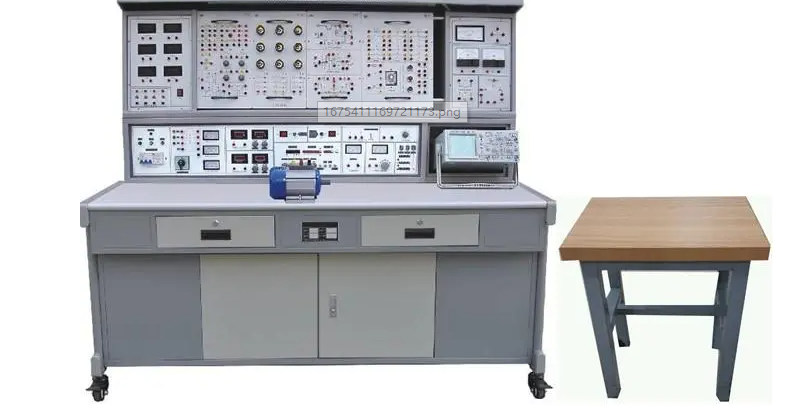

性能卓越電工技術電拖綜合性實訓設備
一、簡述
性能卓越電工技術電拖實訓設備吸取國內國外優秀教學器材的優勢，充足考 慮了實驗室的狀況和未來的發展趨勢，從特性跟構造上進行了自主創新，選用掛箱式結構，簡單明了，空間布局合理，使用便捷靈便。實驗儀表盤全智能化表明、精度高，對實驗中所涉及到的電 源、儀表設備采用靠譜維護，與此同時設置權限靠譜人身安全維護管理體系，該實驗設備使用性能， 是當下公辦?？茖W校實驗室基本建設的挑選。
主要用途: 可用公辦?？茖W校“電工技術”、“電工學”、“數電”、“模電”、“電機學”、 “電動機與機電傳動控制”、“電氣控制系統”、“繼電器觸碰操縱”等科目的實驗課堂教學。并可擴展性“可 程序編寫控制板”及“電機變頻操縱”等實驗具體內容。
配套設施手機軟件：《電工技能與實訓仿真教學系統》、《電子器件技能與實訓仿真教學系統》
（1）實驗器械
運用3D模型，使實訓設備中所用到的元器件真實播映為學生，另學生們有一個直觀地了解。
（2）典型性電路
實訓機器設備相對應電路的電路原理圖和實體接線圖也將反映在這樣一個頻道里。用鼠標單擊電路原理圖上對應的元器件標記，真正電路中便會標示相對應的器件，而且在提醒窗中出現該部件在電路中的重要性
（3）電路基本原理
該電路的電路原理解讀，運用生動形象的動畫演示，搭配上更專業的語音講解促使該課件達到一定的深層?？菰锓ξ兜幕驹碇v課越來越栩栩如生通俗易懂，是教師強有力的學習工具之一。
（4）接線訓練
學生用半透明電路原理圖里的提醒，依照電路原理圖對電路進行模擬接線，接線的前提下系統軟件也有明確的提醒。能夠鍛煉學生們規范和標準接線和提供對電路的熟悉度
（5）實驗模擬仿真
學生能夠?qū)嶋H操作氣體開關，按鍵等元器件來操縱相對應工程項目的電路。頁面上的交流接觸器、時間控制器等元器件就也可以根據實際操作控制電機的旋轉。
選用3D虛擬現實技術，用戶可360全方位無死角觀查器件外型小細節；選用多媒體展示動漫展現各種各樣元器件的構造、作用、原理及控制方法；根據具備互動性的仿真模擬仿真動畫，開展電路的安裝調節和故障處理，完成無實物學習培訓電工設備對口專業所涉及的常見實驗儀器、電氣檢測及其電機控制系統的具體專業技能及注意事項。包含但是不限于：
（1）實驗器械
運用3D模型，使實訓設備中所用到的元器件真實播映為學生，另學生們有一個直觀地了解。
（2）典型性電路
實訓機器設備相對應電路的電路原理圖和實體接線圖也將反映在這樣一個頻道里。用鼠標單擊電路原理圖上對應的元器件標記，真正電路中便會標示相對應的器件，而且在提醒窗中出現該部件在電路中的重要性
（3）電路基本原理
該電路的電路原理解讀，運用生動形象的動畫演示，搭配上更專業的語音講解促使該課件達到一定的深層?？菰锓ξ兜幕驹碇v課越來越栩栩如生通俗易懂，是教師最有效的學習工具之一。
（4）接線訓練
學生用半透明電路原理圖里的提醒，依照電路原理圖對電路進行模擬接線，接線的前提下系統軟件也有明確的提醒。能夠鍛煉學生們規范和標準接線和提供對電路的熟悉度
（5）實驗模擬仿真
學生能夠?qū)嶋H操作氣體開關，按鍵等元器件來操縱相對應工程項目的電路。頁面上的交流接觸器、時間控制器等元器件就也可以根據實際操作控制電機的旋轉。
（1）電焊工基礎知識與實際操作：安全用電常識、常見電工儀表、常見導線連接和手焊加工工藝。（2）電焊工建筑識圖：詳細介紹常見器件的電氣符號、電路原理圖制作標準、統計分析方法、接線圖制作標準、相對性序號法。（3）電工儀表：詳細介紹數字萬用表、智能電能表、鉗型電流表、絕緣電阻表、直流電橋和配電板等常見電工儀表外型、構造、控制面板和操作方法。（4）照明燈具電路組裝：主要從器件、電路、基本原理、接線和排除故障五個方面闡述了熒光燈管和兩地控制燈的基本知識。（5）低壓電氣：首先從外觀、構造、基本原理、拼裝和檢查等五個方面對直流接觸器、電磁閥、常見漏電開關開關、框架斷路器、斷路器、啟動器、主令電器等常用低壓電器進行講解。（6）電動機與變電器：關鍵介紹了三相異步電動機、單相異步電動機、交流伺服電機、伺服電機、直流無刷電機與變電器外型、構造、安裝與維修等專業知識。（7）電動機控制：按實際電路的開發步驟來介紹常見的電動機控制方法。包含器件、基本原理、電路、合理布局、聯線、運作、排除故障等相關信息。（8）使用手冊：指導用戶該系統使用方法。
二、特性：
1、綜合型強 結合了目前我國各種院校電類基礎課的所有實驗新項目。
2、適應能力強 實驗深度與深度廣度可根據需要作靈活調整，推廣與提升可以根據課堂教學的進程作有機地融合。設備積木式構造，拆換方便快捷，加上構件就可以擴展功能或開上新實驗。
3、全套性好 從儀表設備、專用型開關電源到實驗聯接專用型輸電線等都配套設施齊全，儀表設備性能、精度、規格型號等都緊密融合實驗的需求開展配套設施。
4、一致性強 實驗器件挑選有效、配套設施詳細，使多個實驗結論有較好的同一性，有利于老師機構和引導實驗課堂教學。
5、形象性強 本設備選用總體與小掛件結合的結構類型，開關電源配備、儀表盤一目了然，各實驗小掛件每日任務確立，實際操作、維護保養簡單。
三、智能監控系統：
① 漏電保護器作用、控制面板有多用途三孔220V多功能插座。
② 登陸密碼開機、時鐘顯示（可以自行設定）。
③ 選用8吋DWIN串口通信液晶觸摸屏，六萬五仟色真彩屏幕，屏幕分辨率800*600，操作溫度為超高溫-20/ 70℃之上，能設置和表明主控臺各類電氣設備主要參數。頁面清楚，里有主控臺使用說明書。
④ 實驗用交直流電源、直流高壓電源、直流電高電壓導出、操縱學生們端設備交直流電源低壓電源導出及220V交流電四路導出，有鎖定功能，可鎖住操縱學生們端設備交直流電源低壓電源，鎖住后學生們不可以實際操作。
⑤可以直接監控到每一張學生桌交流電壓高低。
⑥ 配有多媒體系統控制及變換作用，便捷老師開展信息化教學。主控芯片開關電源殼體和控制抽屜柜均用金屬材質做成，表層磷化處理靜電噴塑安全防護，組裝五金鎖具。開關電源主控臺需與教師演試臺一體化。
四、性能指標及表明:
1、外觀規格：160x70x162cm
2、工作電源：溝通交流三相四線380±5% 50HZ
3、實際功率：<1.5KVA
4、導出交流電：三相四線380V。規定設定智能報警設定系統軟件：報警設備選用LED表明，可實時監控系統實訓系統在插電狀況下工作電壓、電流量、溫度值。學生們實驗操作前，教師可根據具體的實驗新項目設定智能報警的預警值，學生們實驗過程中遇到實驗錯誤或接線不正確，系統會自動傳出聲光報警器，可自動關閉電源。老師可以根據實驗必須，隨意選擇開啟或關閉智能報警系統軟件。
智能報警系統具有遠程通訊及監控功能，并配有拓展的消防聯動作用。
5、生命安全保護功能：電流量型漏電保護器、工作電壓型漏電保護器和防止觸電實驗輸電線。
6、可調電源：2組0--30V持續可調式，全自動電磁閥換擋，數字表表明，全自動過壓保護、標示和自行恢復作用。
7、直流電源：0--200mA持續可調式，數字表表明，開路維護。
8、計時器兼報案錄像儀：電源控制屏內裝有計時器兼報案錄像儀，具備設置實驗時長、紀錄報案頻次等服務
9、函數信號發生器：1、波型：正弦波形、三角波、波形。
2、工作頻段：5Hz－550KHz按段持續可調式。
3、正弦波形諧波失真：10Hz-100KHz低于1%。
4、導出力度：正弦波形超過0-14Vp-p。
頻率計：檢測范圍為1Hz至8MHz，有六位LED數碼管顯示，水利閘門時基1S，敏感度35mV。開關（內側/外測）變換。
10、直流電數字電壓表：微控制器制做；0.5級精度；檢測范圍：0－300V。
11、直流電數據毫安表：微控制器制做；0.5級精度；檢測范圍：0－500mA。
12、直流電數字電流表：微控制器制做；0.5級精度；檢測范圍：0－5A。
13、溝通交流數字電壓表：新專業MCU制做；精度0.5級，檢測范圍：0－450V。
14、溝通交流數字電流表：新專業MCU制做；精度0.5級，檢測范圍：0－5A。
15、實訓連接線：針對不同實訓項目特點，配置二種不同規格的實訓連接線，強電弱電全部采用高可靠護線套構造拿槍插連接線（不存在什么觸電事故的可能性），里邊選用線材刮絲成的發絲般細多股線，做到輕軟目地，業務外包丁晴聚氯己烯電纜護套，具備綿軟、抗壓高，強度高、防硬底化、柔韌性好等特點，電源插頭選用實芯銅制件外衣鈹輕銅彈簧片，觸碰可以信賴；二種輸電線也就只能相互配合相對應里孔的電源插座，不可以混插，大大提升了實訓的安全性及合理化。
16、實驗掛箱：
實驗掛箱控制面板正臉印著電路原理圖及標記，背面焊用相對應元器件，必須精確測量及觀察到的一部分配有卡緊式連接器，使用便捷、形象化、靠譜，實驗電路選用模塊電路形式設計，每個單元電路以基本上電路為主導，再聯接不同類型的元器件為電路主要參數或通過不同的模塊電路組成，進行不同類型的實驗規定。
