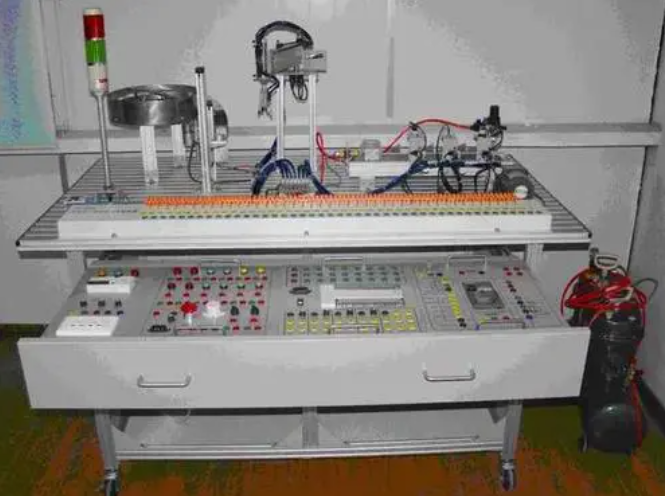

TWWX-084性能卓越高端維修電工及技術培訓考核實訓設備
一、簡述
本設備是依據勞動和社會保障部授予的“職工級別規范”和“職業資格培訓”的需求量身定做的，它適用《plc》、《變頻器》和《直流調速》《數控車床電路高端考核》等教材內容標準的電氣控制線路，根據設備使用的PLC程序控制器和變頻調速器及相關實訓模塊練習，快速上手教學要求的實踐應用技術以及專業技能，具備目的性、應用性、科學性和創新性，它會達到技術員技術性及中、高端維修電工考核考試大綱的需求，是當下工作職業資格培訓單位、公辦?？茖W校、技工學校中、高端維修電工專業技能考核的機器設備。
二、設備特性：
1.電氣控制線路元器件都裝到做為槽板的安裝板上，操作簡便、拆換方便快捷，有利于擴展功能或開上新實訓，實際操作視頻的挑選具備典型性性和實用性；
2.工作臺僅需三相四線的交流電，就可以交付使用；
3.技術培訓使用的控制回路和經獨特定制的小型電機,可仿真模擬加工廠中各種電氣設備拖拽系統軟件, 同時可達到維修電工安裝、調節、故障分析與清除的技術要求；
4.設備配有工作電壓型電流量性漏電保護開關，可以確保作業者的生活安全性；
5.全部元器件都能通過輸電線拉到接線接線端子上，學生們接線時只需要在接線端子中進行接線，有益于維護元器件；
6.根據線糟開展布線，開展加工工藝走線練習。
三、技術規格：
1.輸出電壓：三相四線（或三相五線）～380V±10% 50Hz
2.辦公環境：環境溫度-10～＋40℃ 空氣濕度＜85%（25℃） 海拔高度＜4000m
3.設備容積：＜1.5KVA
4.重 量：約100Kg
5.尺寸：1700×70×1300mm
6.漏電保護器動作電流：≤30mA；漏電保護器動作時間：≤0.1s。
四、裝置標準配置及功能
（一）BH02 電源控制箱
主控芯片屏為鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板。全部實訓室配置一臺總開關電源控制箱，能夠分控到下邊每一臺機器的開關電源。
（二）主控芯片功能板配置網絡資源
1、主控芯片功能板
（一）控制柜（鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板）
1、交流電控制模塊
三相四線380V交流電經氣體開關后給設備送電，電力網電流表監管電網電壓，配有帶燈熔斷絲維護，控制柜的供電系統由鎖匙開關和起停開關操縱，并且具有走電報警標示及報警校準。
給予三相四線380V、單相電220V開關電源各一組，由起停開關操縱導出，并設有熔斷絲維護。
2、計時器兼報案錄像儀
計時器兼報案錄像儀，平常作數字時鐘應用，具備設置時間、按時報案、關閉電源等服務；還可以自動記錄因為接線或操作不正確造成的走電報警頻次。
3、直流穩壓電源、交流電壓/電流計、邏輯性導出及標識等
交流電壓：0～10V可調式導出；直流電流：4～20mA可調式導出；直流電數字電壓表/電流計；電壓表量程0～200V、輸入電阻為10MΩ、精密度0.5級；電流表量程0～200 mA、精密度0.5級；與此同時配有邏輯電平導出（啟動、鎖緊）、邏輯電平標示、LED數碼顯示管、直流電24V電磁閥、數據轉換座多個。
（二）實訓臺
實訓桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度纖維板，構造牢固，造型設計別具一格，餐桌上下有抽屜柜，下邊有元器件儲存柜。
（三）無線網絡數字化全智能考核系統構成及功能說明
1、系統由1臺老師利用計算機（客戶備用），wifi網絡控制模塊（帶上位機軟件管理系統軟件）智能人機對戰服務平臺（學生們答題器），根據wifi網絡構成智能化實訓考核系統軟件。
2、老師在電腦中編寫考卷，依照實訓考核規定編寫故障點，將設定好一點的故障加用智能化考核系統通過wifi網絡發送至每一臺學生們實訓考核設備上的人機服務平臺（學生們答題器），并且在數控車床電路上全自動造成設置的故障點。
3、解題作用：依據系統配置的故障點，電路運行后造成對應的故障狀況，考核依據狀況檢驗分辨故障點，將判定結論鍵入學生機，在學生答完考題并按照上交試卷按鍵后，系統將根據該學生答題卡上的回答馬上得出考試成績，并把考試成績儲存在該考生檔案資料里。
4、老師電腦上可以對學生面試過程進行監控，監管每個學生的解題狀況?？荚嚭罂梢詫W生成績進行篩選，歸檔，打印出。
5、智能化人機對戰服務平臺（答題器）由漢語液晶顯示器、全智能操縱電路和按鍵構成。
6、系統軟件智能化系統：由教師機直接通過統一設定故障（任意故障和特定故障），由wifi網絡輸至學生們實訓臺開展排除故障練習或考核，故障點設定便捷、便捷，練習考核考試成績自動記錄、排列、打印出，巨大便捷實訓室的管理方法，大大減輕老師的工作量。
結論公平化：由計算機統一設定故障，實訓考核工作人員條件與平等原則，客觀性、科學合理分辨實訓考核結論，確保考核過程的公平合理。
練習具體化：根據與不同實訓機器設備的搭配，既可以鍛練學生出手聯接練習電路，把握實操技能，也可根據智能化系統考核專業規范公平考核學生所學專業知識，高效的提升了學校實訓考核管理水平。
穩定性高：本系統采用單獨開關電源供電，電路設計優化有效，生產工藝流程嚴苛健全，確保設備的可靠性和可靠性。
經濟實用：通過測試搜索故障點，靈活運用各數控車床故障特性，各器件性能構造，數控車床電路原理。
組網方案便捷：此系統每一個數據傳輸也是通過wifi網絡傳送，能夠省時省力組網方案，隨意加上組網方案機器設備總數（最大255臺），并且不需要進行繁瑣復雜網絡綜合布線，很大的優化了實驗室組裝，從而降低了建立實驗室成本費。
(四)贈予配套設施模擬仿真軟件：《多媒體3D仿真教學軟件》
選用3D虛擬現實技術，用戶可360全方位無死角觀查器件外型小細節；選用多媒體展示動漫展現各種各樣元器件的構造、作用、原理及控制方法；根據具備互動性的仿真模擬仿真動畫，開展電路的安裝調節和故障清除，完成無實物學習培訓電工設備對口專業所涉及的常見實驗儀器、電氣檢測及其電機控制系統的具體專業技能及注意事項。包含但是不限于：
（1）實驗儀器
運用3D模型，使實訓設備中所用到的元器件真實播映為學生，另學生們有一個直觀地了解。
（2）典型性電路
實訓機器設備相對應電路的電路原理圖和實體接線圖也將反映在這樣一個頻道里。用鼠標單擊電路原理圖上對應的元器件標記，真正電路中便會標示相對應的器件，而且在提醒窗中出現該部件在電路中的重要性
（3）電路基本原理
該電路的電路原理解讀，運用生動形象的動畫演示，搭配上更專業的語音講解促使該課件達到一定的深層?？菰锓ξ兜幕驹碇v課越來越栩栩如生通俗易懂，是教師最有效的學習工具之一。
（4）接線訓練
學生用半透明電路原理圖里的提醒，依照電路原理圖對電路進行模擬接線，接線的前提下系統軟件也有明確的提醒。能夠鍛煉學生們規范和標準接線和提供對電路的熟悉度
（5）試驗?zāi)M仿真
學生能夠?qū)嶋H操作氣體開關，按鍵等元器件來操縱相對應工程項目的電路。頁面上的交流接觸器、時間控制器等元器件就也可以根據實際操作控制電機的旋轉。
（1）電焊工基礎知識與實際操作：安全用電常識、常見電工儀表、常見導線連接和手焊加工工藝。（2）電焊工建筑識圖：詳細介紹常見器件的電氣符號、電路原理圖制作標準、統計分析方法、接線圖制作標準、相對性序號法。（3）電工儀表：詳細介紹數字萬用表、智能電能表、鉗型電流表、絕緣電阻表、直流電橋和配電板等常見電工儀表外型、構造、控制面板和操作方法。（4）照明燈具電路組裝：主要從器件、電路、基本原理、接線和排除故障五個方面闡述了熒光燈管和兩地控制燈的基本知識。（5）低壓電氣：首先從外觀、構造、基本原理、拼裝和檢查等五個方面對直流接觸器、電磁閥、常見漏電開關開關、框架斷路器、斷路器、啟動器、主令電器等常用低壓電器進行講解。（6）電動機與變電器：關鍵介紹了三相異步電動機、單相異步電動機、交流伺服電機、伺服電機、直流無刷電機與變電器外型、構造、安裝與維修等專業知識。（7）電動機控制：按實際電路的開發步驟來介紹常見的電動機控制方法。包含器件、基本原理、電路、合理布局、聯線、運作、排除故障等相關信息。（8）使用手冊：指導用戶該系統使用方法。
（五）實訓連接線：針對不同實訓項目特點，配置二種不同規格的實訓連接線，強電弱電全部采用高可靠護線套構造拿槍插連接線（不存在什么觸電事故的可能性），里邊選用線材刮絲成的發絲般細多股線，做到輕軟目地，業務外包丁晴聚氯己烯電纜護套，具備綿軟、抗壓高，強度高、防硬底化、柔韌性好等特點，電源插頭選用實芯銅制件外衣鈹輕銅彈簧片，觸碰可以信賴；二種輸電線也就只能相互配合相對應里孔的電源插座，不可以混插，大大提升了實訓的安全性及合理化。
