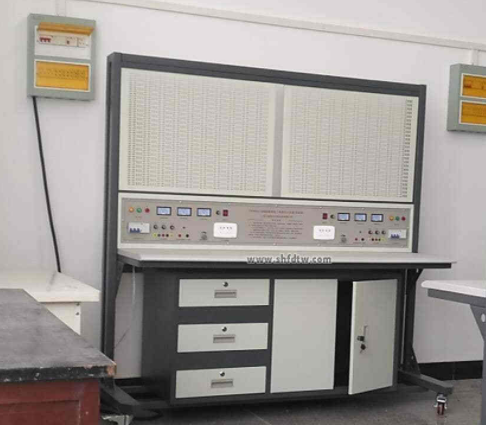

維修電工電拖實訓設備(組份型)
一、機器設備性能指標
1、外觀：總體規格1632mm×750mm×1638mm；
2、實訓裝配平臺的原材料：厚鋼板、鋁合金結構；
開關電源控制屏，給予實訓必須的開關電源，開關電源控制屏配有運行、終止控制模塊和工作電壓/電流量綜合保護裝置，維護動做快、無死區。
3、開關電源：
鍵入：三相AC 380V ±10% 50HZ 三相五線；
固定不動溝通交流導出：三相五線 380V 接燈線式2組、220V接燈線式2組、220V電源插座式4組；
電流保護：動作電流≤30mA，動作時間＜0.1s；(2組)
電壓保護：姿勢工作電壓≤40V，動作時間＜0.1s；（2組）
交流電：單相電220V/三相380V，每路導出均含有短路故障、過電流保護。（2組）
直流穩壓電源：0—30V持續可調直流電源、1A，電壓：0—30V、較大輸出電壓1A。（2組）
數據直流電壓表：全自動測量范圍變換量2V、20V、200V、內/外測，檢測精度0.5%、配有超測量范圍報案。（2組）
數據直流電流表：全自動測量范圍變換量20mA、200mA、2A，檢測精度0.5%；配有超測量范圍報案。（2組）
數據交流電壓表：全自動測量范圍變換量20V、200V、500V，檢測精度0.5%、配有超測量范圍報案。（2組）
數據交流電流表：全自動測量范圍變換量200mA、2A、20A，檢測精度0.5%；配有超測量范圍報案。（2組）
5. 維護：斷路器作過流保護，隔離開關具備過壓保護，走電開關具備漏電保護器作用，漏電保護器動作電流≤30mA。
6. 網孔板: 總數2塊,規格型號：774×580mm 。 用以學生們實訓組裝電氣元器件、實訓視頻的科技創新、實訓具體內容拓展更新。
7. 試驗使用說明: 總數1套,引導學生實訓。
二、 機器設備結構與功能
1、TWWKB-08B型維修電工電拖實訓設備由實訓屏（內嵌開關電源）、實訓桌、實訓存儲柜三大部分構成。以30mm×30mm成形方鋼管做為機器設備關鍵架構原材料；
2、實訓屏、地界選用螺紋連接、重點部位選用三角筋用內六角螺釘結構加固聯接，表層經高溫噴塑處理，別具一格且合理具有防銹處理絕緣層的功效；由兩根35mm×35mm鋁型材及滑軌構成網孔板固定機構；
3、固定機構的下方是鐵質雙工序電源箱，每工序電源箱的規劃分別為電源保護設備、開關電源指示裝置、電源電壓；
4、實訓桌桌面上選用25mm麻灰色密度高的玻纖板包邊特別制作，有效提升阻燃等級；實驗桌底端配有最少4個驅動輪，便捷實訓裝配平臺挪動；
5、實訓存儲柜選用規范結構與零件柜，左邊有3層抽屜柜，用以儲放專用工具及其實訓材料。
6、每一個工序配備保溫板。
四、參照實訓新項目(根據所配試驗電子器件進行對應的)
1.專業技能練習
（1）常見工具使用與鑒別
（2）電焊工建筑識圖練習
（3）電工布線加工工藝
（4）常見導線的連接和電纜護套的修復
（5）萬用表的使用與讀值
（6）配電板組裝
（7）房間內布線
2.照明燈具電路
（8）日日光燈電路組裝
（9）日光燈電路組裝
（10）兩個地方控制一盞燈電路組裝
（11）室內采光電路組裝
（12）觸碰開關電路聯線
（13）光控控制演試開關電路接線
（14）人體感應延遲開關電路接線
3.儀表盤電路
（15）單相電表立即接線電路組裝
（16）單相電表經電壓互感器接線的電路組裝
（17）交流電流的測量
（18）交流電壓的測量
（19）電流計安裝
（20）電流表安裝
（21）電阻的測量
（22）三相四線功率因素電表立即接線的電路組裝
（23）三相四線功率因素電表經電壓互感器接線的電路組裝
（24）電壓互感器電路
（25）絕緣電阻表的應用
（26）鉗型電流表的應用
4、電氣設備控制電路
（27）常見開關電磁閥的拆卸
（28）直流接觸器的拆卸
（29）直流接觸器的拆卸
（30）單相容運行電機接線
（31）三相異步電動機自動運行
（32）三相異步電動機啟動控制
（33）三相異步電動機鎖緊控制
（34）三相異步電動機兩個地方控制
（35）三相異步電動機交流接觸器互鎖正反轉控制
（36）三相異步電動機雙向互鎖正反轉控制
（37）三相異步電動機延遲全自動正反轉控制
（38）感應電機手動式順序啟動控制
（39）感應電機全自動順序啟動控制
（40）延遲起停控制
（41）三相異步電動機手動式Y(jié)/△運行控制
（42）三相異步電動機全自動Y/△運行控制
（43）三相異步電動機能耗制動
（44）三相異步電動機可逆性雙重能耗制動
（45）三相異步電動機反接制動
（46）三相異步電動機自來回控制
（47）三相異步電動機帶啟動正反轉控制
（48）三相異步電動機帶啟動自來回控制
（49）三相異步電動機串電阻器電機軟啟動手動式控制
（50）三相異步電動機串電阻器電機軟啟動全自動控制
（51）三相異步電動機串電阻器電機軟啟動反接制動控制
5、數控車床電氣設備控制電路
（52）T68銑床控制電路
（53）CA6140型數控車床控制電路
（54）Z3040型搖臂鉆電氣設備控制電路
（55）X62W型萬能銑床電氣設備控制電路
6、其他電動機控制電路
（56）雙速電機手動式轉換控制
（57）雙速電機自動選擇控制
（58）并勵直流電機同步電機控制回路串電阻器運行與變速
（59）直流電機能耗制動的控制配電線路
（60）直流電機反接制動的控制配電線路
