電氣設備裝配實訓臺（單層二組型）
電氣設備裝配實訓設備由厚鋼板作制做多用途安裝板（網孔板）實訓臺和電源裝置等構成。實訓的時候選擇的各類元器件、元器件和構件，可容易地安裝于網孔板上，便捷靈便。
依據教學與實訓的需求，選擇不同元器件、元器件和構件，可以進行不一樣課程模塊，不一樣工程項目的實訓，TWD-990型電氣設備裝配實訓設備適應性強，可完成的課程內容和實訓項目多。應用完成后的元器件、元器件和構件，從實訓臺子上拆下來，集中化存放，受損和遺失少。一個實訓場地，能完成好多個更專業的教學與實訓，經濟實用。對實訓場地很少、課堂教學資金投入受到限制的院校，TWD-990型電氣設備裝配實訓設備是一種理想的職業文化教育實訓機器設備。

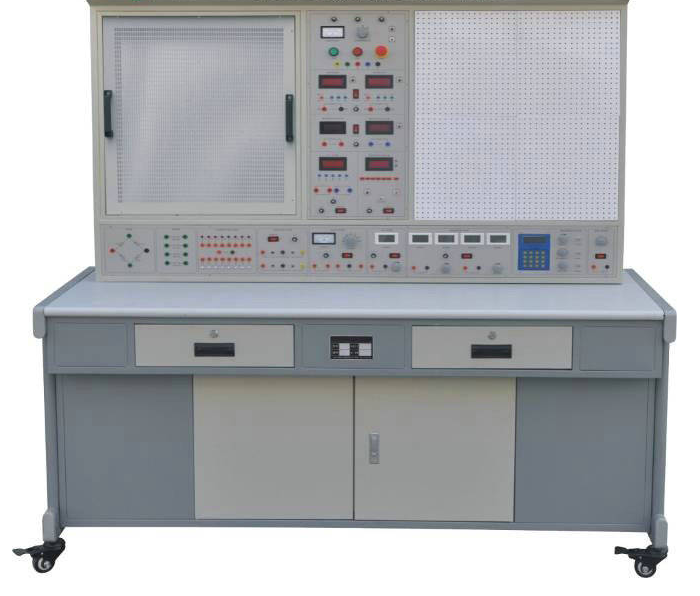

一．型電氣設備裝配實訓設備外觀設計
二．機器設備性能指標
1. 外觀：總體規格1632mm×1050mm×1638mm；
2. 實訓裝配平臺的原材料：厚鋼板、鋁合金結構；
3. 開關電源(兩面具有相同網絡資源)：
1)鍵入：三相AC 380V ±10% 50HZ 三相五線；
2)固定不動溝通交流導出：三相五線 380V 接燈線式2組、220V接燈線式2組。
3)可調式直流電導出： 0～24V/2A持續可調式2組（含有表針工作電壓、表針電流計實時監控系統開關電源轉變）；
4. 插口及儀表盤：指南針電流表 2 只，時時刻刻監管電網電壓轉變；
5. 維護：斷路器作過流保護，隔離開關具備過壓保護，走電開關具備漏電保護器作用，漏電保護器動作電流≤30mA。
6.4只5408二極管，用以能耗制動的逆變電路；
7.三只75Ω/75W電阻器用以電機電機軟啟動、一只10Ω/25W用以異步電動機的能耗制動。
三、 機器設備結構與功能
本實訓臺由實訓屏（內嵌開關電源）、實訓桌、實訓存儲柜三大部分構成。
1、以30mm×30mm成形方鋼管做為機器設備關鍵架構原材料；實訓屏、地界選用螺紋連接、重點部位選用三角筋用內六角螺釘結構加固聯接，表層經高溫噴塑處理，別具一格且合理具有防銹處理絕緣層的功效；由兩根35mm×35mm鋁型材及滑軌構成網孔板固定機構；固定機構的下方每面鐵質雙工序電源箱，每工序電源箱的規劃分別為電源保護設備、開關電源指示裝置、電源電壓；
2、實訓桌桌面上選用25mm麻灰色密度高的玻纖板包邊特別制作，有效提升阻燃等級；實驗桌底端配有最少4個驅動輪，便捷實訓裝配平臺挪動；
3。實訓存儲柜選用規范結構與零件柜，左邊有3層抽屜柜，用以儲放專用工具及其實訓材料；右邊雙推拉門隱藏式。實訓存儲柜位置可根據需要靈活調整，尺寸為：1300mm×800mm×510mm。
3、網孔板2塊：選用數控機床精制作而成，網眼遍布有效、勻稱。直徑統一，可以從上邊安裝原氣件包含各種低壓電器、PLC、單片機設計、變頻調速器、觸摸顯示屏等。網孔板薄厚1。5MM，尺寸774*580MM
四、參照實訓新項目
1．電工布線加工工藝實訓
2．2個開關控制一盞燈線路練習
3．語音控制開關控制白熾燈電源電路練習
4．二地控制一盞燈電源電路練習
5．三地控制一盞燈電源電路練習
6．日日光燈線路布線練習
7．單相電表立即組裝布線
8．單相電表經電壓互感器組裝布線
9．室內采光電路安裝練習
10．配電板組裝練習
11．交流負載額定功率的測量
12．三相異步電動機自動運行控制
13．三相異步電動機交流接觸器啟動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△全自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．交流接觸器互鎖的正反轉控制線路
18．按鍵互鎖的三相異步電動機正反轉控制線路
19．雙向互鎖的三相異步電動機正反轉控制線路
20．三相異步電動機各地控制
21．操作臺全自動來回控制線路
22．三相異步電動機串電阻器電機軟啟動控制線路
23．三相異步電動機能耗制動控制線路
24.雙速電機的控制線路
