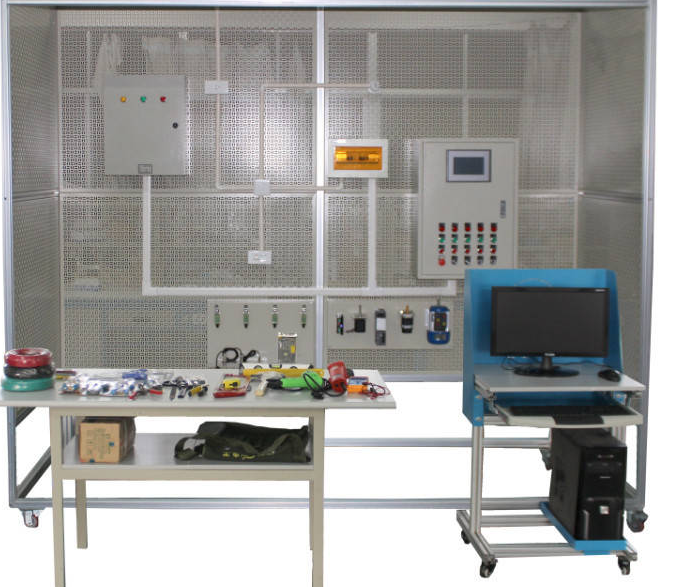

電氣設備安裝與維護實訓考核設備
一、簡述
1、選用鋼質網孔板和鋁型材構成系統架構，較真實體現施工工地。配備有專用型開關電源控制箱，施工設備配電線路和學生開關電源實際操作配電線路分離出來，控制電路電源緊急停機及多通道安全性保障措施使設備具有較高的安全性穩定性。
2、設備包括工業生產電力設備安裝架、配電柜、照明燈具模塊、配電線路器械、電工儀表、專用工具移動車、安全工具柜等。
3、電氣設備安裝與調試實訓考核設備，具備拼裝靈活方便的特征，能夠結合學校的具體教學環境構成，2人組、3人組、4人組……，單層、兩面等各種方式。長短組成都是基于2個0.8米基本組合模塊，協助裝有0.2米、0.4米組成模塊，產生不一樣長度組成，以滿足不同的課堂教學場所。提議長不得超過3個0.8米基本組合模塊。
4、★無線網絡智能化實訓考核系統軟件：
(1)設計方案有專業的故障設定區與排除故障實際操作模塊。老師在故障設定區根據開關設定故障；學生用對故障的具體分析，在排除故障實際操作模塊下排故，同時還可以紀錄排除故障頻次，具備電器產品的故障檢修考核作用,現場展示作用如下所示：
·考核器選用PVC磨具一次成型，表層貼五顏六色PVC控制面板。考核器左邊連接考核控制模塊及進行開關電源。外觀設計規格型號245*145*100mm。
·考核鍵選用智能化觸控式功能鍵，觸感清楚、反映靈巧。
·工業觸摸屏選用高清藍光3.5液晶顯示器，實際操作簡潔明了，具有非常好的互交性。
·傳送數據選用高品質wifi網絡控制模塊，確保傳輸數據的位置和精準度。
·電路原理提升有效，生產工藝流程嚴苛健全，確保設備的可靠性和可靠性。
·可以設置高達60個故障點（擴充后）。
·故障序號可以任意變更。
·每一個故障點都能夠設為開路或短路故障故障。
·設定的參數在停電后不容易遺失。
·導出電磁閥的斷路器容積達5A/AC250V，既能用以弱電，又可用作弱電安裝。
·選用單獨開關電源供電，電壓范圍寬，體型小、重量較輕、工作效率高。
(2)考核系統軟件功能說明：
1、具有自動得分基本參數、考核時間設置及倒數計時、反復準考證號報案等服務；
2、可以選擇特定故障考核方法或任意故障考核方法；
3、任意故障考核方法下系統軟件具有自動出卷作用、使每一次的故障都有所不同；
4、任意故障考核方法可以設置故障范圍及故障總數；
5、自動備份80位考生準考證號、成績、誤排頻次、剩下故障、剩下的時間等；
6、斷電后并不會遺失設定的故障及考核結論。
二、技術規格
1)工作電源：三相五線 供電系統 AC 380 V/220 V ±7.5% 50 Hz；
規定設定智能報警設定系統軟件：報警設備選用LED表明，可實時監控系統實訓
系統在插電狀況下工作電壓、電流量、溫度值。學生們實驗過程前，教師可根據具體
的實驗課題設定智能報警的預警值，學生實驗過程中遇到試驗錯誤或布線錯
誤，系統會自動傳出聲光報警器，可自動關閉電源。老師可以根據試驗必須，自
由挑選開啟或關閉智能報警系統軟件。
智能報警系統具有遠程通訊及監控功能，并配有拓展的消防聯動作用。
2)辦公環境：用絕緣層木地板（或使用絕緣層毛毯）；
3)實訓設備主網孔板規格：長（mm）×寬＝798×768
4)實訓設備尺寸：見配置清單
5)實訓設備原材料：厚鋼板。不銹鋼厚度≥1.5mm；
6)較大功率損耗 ≤1.5KW
7)安全性保障措施：具備接地系統、過電流、負載、漏電保護器作用，符合相關的國家行業標準。
智能監控系統：
① 漏電保護器作用、控制面板有多用途三孔220V多功能插座。
② 登陸密碼開機、時鐘顯示（可以自行設定）。
③ 選用8吋DWIN串口通信液晶觸摸屏，六萬五仟色真彩屏幕，屏幕分辨率800*600，操作溫度為超高溫-20/ 70℃之上，能設置和表明主控臺各類電氣設備主要參數。頁面清楚，里有主控臺使用說明書。
④ 實驗用交直流電源、直流高壓電源、直流電高電壓導出、操縱學生們端設備交直流電源低壓電源導出及220V交流電四路導出，有鎖定功能，可鎖住操縱學生們端設備交直流電源低壓電源，鎖住后學生們不可以實際操作。
⑤可以直接監控到每一張學生桌交流電壓高低。
⑥ 配有多媒體系統控制及變換作用，便捷老師開展信息化教學。主控芯片開關電源殼體和控制抽屜柜均用金屬材質做成，表層磷化處理靜電噴塑安全防護，組裝五金鎖具。開關電源主控臺需與教師演試臺一體化。
三、實訓新項目
1.照明系統及驅動力配電設備
1)配電箱安裝實訓；
2)配電柜安裝實訓；
3)日光燈的安裝實訓；
4)日光燈安裝實訓；
5)客廳吸頂燈安裝實訓；
6)環保節能燈的安裝實訓；
7)PVC管的處理與布局實訓；
8)PVC管的裝線實訓；
9)開有關于插座的安裝實訓；
10)配線箱安裝實訓；
11)配電線路分派設計方案實訓；
12)施工工藝的學習和練習實訓；
13)工地施工安全規定學習和練習實訓；
14)兩地控制一盞燈實訓；
15)電線槽監控施工練習實訓；
16)隱敝建筑施工練習實訓；
17)防護開關的組裝實訓；
2、電力線路的布線實訓
1)金屬線槽的搭配與安裝實訓；
2)塑料線槽的鋪設實訓；
3)電器控制箱安裝實訓；
3、電氣設備控制電路組裝實訓
1)三相異步電動機直接起動、停車控制電路連接實訓；；
2)交流接觸器互鎖的三相交流異步電動機正、翻轉控制電路的連接實訓；
3)按鍵互鎖的三相交流異步電動機正、翻轉控制電路的連接實訓；
4)按鍵、交流接觸器互鎖的三相交流異步電動機正、翻轉控制電路的連接實訓；
5)三相交流異步電動機Y-△（手動式轉換）運行控制電路的連接實訓；
6)三相交流異步電動機Y-△（時間控制器轉換）運行控制電路的連接實訓；
7)轉子繞組串聯電阻運行控制電路的連接實訓；
8)三相交流異步電動機能耗制動控制電路的連接實訓；
9)三相交流異步電動機反接制動控制電路的連接實訓；
10)幾臺（3臺以下的）電動機次序控制電路的連接實訓
11)電動機來回行程安排控制電路的連接實訓；
12)直流電機的正反轉控制實訓；
13)直流無刷電機的變速試驗實訓；
14)數控車床控制電路的連接實訓；
15)電葫蘆控制電路的連接實訓；
16)三相交流異步電動機既可以啟動，又可持續旋轉的控制電路連接實訓；
17)兩個地方控制電路的連接實訓；
18)按鍵轉換的單速電動機調速控制電路的連接實訓；
19)時間控制器轉換的單速電動機調速控制電路的連接實訓；
20)離心式開關協調的反接制動控制電路的連接實訓；
4、變頻器面板作用基本參數及使用實訓；
1)變頻對電動機點動控制、起停操縱實訓；
2)電機功率兩段操縱實訓；
3)直流、變頻式切換控制實訓；
4)根據模擬量控制的電動機開環變速實訓；
5)根據控制面板操控的電動機開環變速實訓；
6)變頻器的保護與報警功能實訓；
7)根據PLC的變頻調速器開環變速實訓；
8)PLC控制電動機順序啟動實訓；
9)PLC控制三相異步電動機Y-△啟動電路實訓；
10)觸摸顯示屏的基本參數實訓；
11)觸摸顯示屏的程序編寫實訓；
12)觸摸顯示屏、PLC、變頻器的綜合性實訓；
13)二相混合式步進電機控制實訓；
14)直流伺服電機控制實訓；
15)數控車床電源電路智能化考核實訓
16)數控磨床電源電路智能化考核青訓
17)萬能銑床智能化考核青訓
18)銑床智能化考核青訓
四、設備選型
（一）設備截面尺寸：
實訓考核機器設備（單層）：長2200mm×寬1100mm×高2400mm
