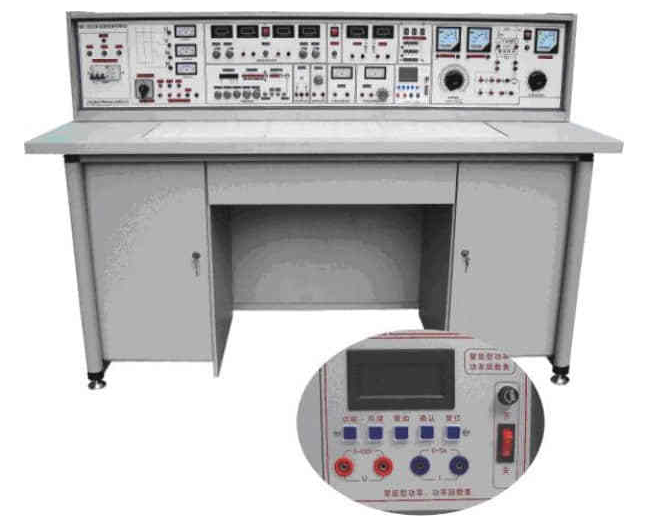

電工.模電.數電.電氣控制設備五合一綜合實驗

電焊工、模電、數電、電氣控制系統(帶直流無刷電機實驗)機器設備五合一

綜合性實驗室機械設備（帶全智能功率因數表、功率因數表）

一、產品特點:

實驗臺具有較健全的安全性保障措施，較完備的作用。實驗操作桌中間裝有通用性電源電路插扳，電源電路插座注塑加工成的，表層分布有九孔成一組彼此聯通插口，元件盒則在上隨意拼裝成實驗電源電路；元件盒盒體全透明，形象性好，蓋子印著歷久彌新元件標記，線框清楚美觀大方。盒體與蓋子選用較科學合理的壓三合一構造，檢修、拆換元件拆卸便捷。電子器件放置于實驗操作桌下面上下柜里，實驗時取存便捷，大大提升了管理能力，整體規劃化程度，大大減輕了老師實驗前期準備工作。

二、應用領域:

適用高等學校及要求高的中專學校、技工學校、職業技術學校，可完成電工學、電焊工基本原理、電路圖分析、模擬電子技術、數字電路設計，電氣控制設備等科目實驗。此設備是目前實驗室機器的升級換代或新創建、改建實驗室的理想產品，它配備是大學上水平、上級別的重要標志。

三、實驗臺和實驗操作桌構造和結構:

1、實驗臺組成與特性:

1.1.開關電源及主要參數

1.1.1鍵入開關電源:三相四線電源，鍵入時電源指示燈亮

1.1.2開關電源輸出：有熔斷絲和漏電保護器開關二級保護作用。

A組:單、三相可調式交流電，給予三相0-430V持續可調式的交流電，與此同時可獲得至0-240V單相電可調穩壓電源(裝有一臺1.5KVA的三相自耦交流穩壓器，裝有三只指南針交流電壓表，標示交流穩壓器輸出工作電壓)。

B組:低電壓交流電流3－24V分七檔可調式，較大輸出電流量1.5A，電流計標示。

C組:低電壓可調電源，工作電壓5V，電流量0.5A，電流計標示。

D組:兩路穩流可調穩壓電源，二路輸出工作電壓均是0-30V，由單圈電阻器持續調整，輸出峰值電流為1.5A，每路開關電源輸出有0.5級數字電流表、電流表標示。工作電壓穩壓管度<10－2，負穩壓管度<10－2，紋波電壓: <5mV。

E組:單相交流電壓輸出，供客戶備用設備運行。

1.2函數信號發生器:

1.2.1波型:正弦波形、三角波、波形、脈沖波、鋸齒波、TTL波形.

1.2.2工作頻段:由0.1Hz到2MHz，分七個工作頻率檔級。

1.2.3正弦波形諧波失真:10-30Hz<3% 30Hz-100KHz≤1%

1.2.4波形回應:最前沿/后沿≤100nS（開路）

1.2.5較大輸出力度(開路)：f＜lMHz 力度≤15Vp-p ，1M＜f≤2MHz 力度≤11Vp-p

1.2.6直流偏置(開路)：±l0V

1.2.7輸出特性阻抗Z：Z0=50Ω±5Ω

1.2.8pwm占空比:單脈沖與鋸齒波升高、下降沿可連續轉變，范疇10%-90％。

1.2.9壓控震蕩(VCF):加另加交流電壓0±5V發生變化時，相對應的工作頻率轉變超過l00:1。

1.2.10輸出損耗:20dB　40dB　60dB

1.3工作頻率電子計數器:

1.3.1測頻范疇:lHz-l00MHz ,六位數顯。

1.3.2水利閘門時長:0.01S、0.1S、1S、10S

1.3.3輸入電阻(AC藕合)：電阻器份量約500KΩ，并聯電容約100P。

1.4一次單脈沖:每一次可輸出一對正負極單脈沖。

1.5聲頻功率放大電路：鍵入聲頻 工作電壓不少于10mV，輸出輸出功率不低于1W，聲音可調式，里有音響喇叭，用以運算放大器揚聲，也可以作數據信號循跡。

1.6七段譯碼器(WBK-2000電焊工實驗室機械設備不存在作用)：3組七段譯碼器及相匹配譯碼器表明數碼顯示管。

1.7外測交直流電源二用電流計:精密度0.5級,三位半數顯式表明，檢測范圍:0-1000mA

1.8外測交直流電源二用電流表:精密度0.5級,三位半數顯式表明，檢測范圍:0-99.9V。

1.9直流無刷電機Ia、If標示。

1.10直流無刷電機Ra、Rf變速階段。

1.11直流無刷電機開關電源：0-220V直流穩壓電源輸出。

1.12智能化輸出功率、功率因數表：

由24位專用型DSP、16位高精密AD轉換器及快速MPU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換作用控制模式。app上選用RTOS設計理念，與此同時裝有PC電腦監控軟件來加強邏輯思維能力。能測量電路的功率、功率因素。功率測量精密度為1.0級，功率因素檢測范圍0.3-1.0，電壓電流測量范圍為450V和5A，可自動辨別負荷特性（理性表明“L”，溶性表明“C”，純電阻無法顯示），同時可存放15組觀測數據，供及時查看。2、實驗操作桌:兩面木飾面板做成，不皺不掉色，規格:160×70×80cm，造型設計別具一格,正中間配有抽屜柜，儲放專用工具，上下二只儲存柜，用以貯存電子器件。

四、機器的組成、配備及實驗新項目:

（一）組成與配備(以二十四座為例子)

1、實驗操作桌12張，一桌二座，實際操作桌桌面上中間設置通用電源電路插座(規格:35×90cm)，依據實驗電源電路則在上隨意拼裝元件盒成實驗電源電路。元件盒盒體全透明形象化，內窗元件一目了然，蓋子印著歷久彌新元件標記，線框清楚美觀大方，蓋子與盒體選用壓三合一構造、檢修拆卸拆換便捷。每一張實際操作桌裝有一粒套膠板，維護通用性電源電路插座桌面上(如果需要在桌上擺放電機、電焊焊接等)實驗操作桌下邊有二只元件儲存柜，擺放實驗電子器件及貯存板。

2、實驗臺，共12臺，每一張學生們實驗操作桌子配備l臺。

3、步態分析控制面板:由步態分析實驗操作桌、實驗臺、演試控制柜構成，能各自操縱12臺學生們實驗臺開關電源。演試屏站在實驗臺子上，尺寸為160×70cm，用以解讀、演試。

4、器械配備：39只1.5級指南針直流電流表，26臺180W三相電機，26只熱繼器，26只時間控制器，78只直流接觸器，13只MF47數字萬用表，l3只數顯萬用表，39只顯示燈，52只行程安排開關，78只開關按鈕，13只倒順開關，26只變電器，13只三相雙投漏電開關，13只三相漏電開關，13套實驗需要電阻器、電阻器、電源變壓器、互感線圈、二極管、三極管、場效管、集成電路芯片、晶閘管、邏輯電平開關、邏輯電平標示等元件盒(元件已裝到元件盒里)，91只集成化座，39只電流測試電源插座，25套電鉻鐵及烙鐵架，13套剝線鉗、螺絲起子、斜口鉗等設備，25張學生們凳。

5、客戶備用器械:雙蹤示波器(型號規格不分)，功率因數表、毫伏表、滑線變阻器。
