齒輪傳動實驗臺, 機械試驗設備

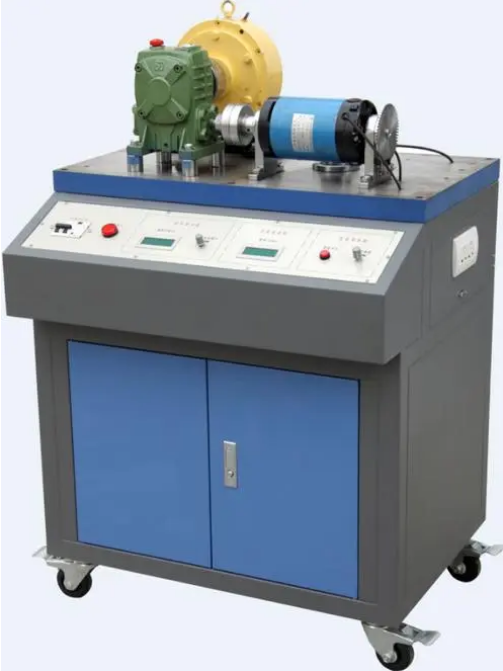

一、齒輪傳動實驗臺介紹：

齒輪傳動實驗臺用以機械結構設計等科目的教學器材，可以進行齒輪傳動效率實驗，小模數齒輪的承載力實驗，讓學生掌握封閉功率逆流式傳動齒輪實驗臺的原理特征和齒輪傳動效率的測試標準。同學們在實驗步驟中了解關于傳動結構規格、凈重、功率、速率、齒輪傳動比、使用壽命、穩定性相互間的關聯，并且做好全方位的解讀，能準確的掌握齒輪傳動在各個工作狀況前提下種類的挑選、設計方案，便于未來在具體操作過程中深層次把握齒輪傳動的特征。實驗儀器選用吊掛式減速箱不關機載入方法，載入便捷、使用方便安全性、能源消耗少。在數據處理方法層面，既可以立即抄寫數據信息手工制作測算，也可以和計算機接口構成具備數據采集處理，結論曲線圖表明，數據儲存、打印等多種功能的自動化技術處理系統。

二、齒輪傳動實驗臺性能參數：

1、電動機額定值功率：300w

2、直流無刷電機轉速比：0～1100r/min

3、較大封閉功率：1500w

4、較大封閉扭矩：15NM

5、試驗齒輪模數：2

6、傳動比：i=1

7、齒輪模數：Z4=Z3=Z3=Z1=38

8、開關電源：220V溝通交流/50Hz

9、凈重：90kg

10、尺寸：900×550×300(mm)

三、齒輪傳動實驗臺試驗作用：

齒輪傳動實驗臺由傳動齒輪實驗臺與微型計算機，二者由RS232串行通信線相接，然后由專用軟件開展數據處理方法。傳動齒輪實驗臺選用封閉功率流式的傳動齒輪實驗臺，使用這個試驗系統軟件，能夠容易地進行下列試驗：

1、掌握封閉功率流式的傳動齒輪實驗臺的原理、特征和測量齒輪傳動效率的辦法。

2、通過改變負載，測到不一樣負載中的傳動系統效率和功率。導出T1－T4關聯曲線圖及η－T4曲線。在其中T1為行星齒輪導出扭矩（即電動機導出扭矩），T4為封閉扭矩（也就是負載扭矩），η為齒輪傳動效率。
