機構創新組合設計實驗臺， 機械試驗設備

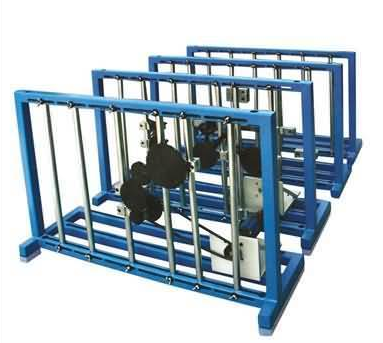

機構自主創新組合設計實驗臺

一、簡述

機構自主創新組合設計實驗臺要在吸取中國教儀銷售市場類似設備的優勢的前提下用心設計的，它集機構構建靈便，拼裝便捷，展現美觀大方于一體。是一款經濟實用機械設備教學設施設備，供高等院校機械類專業老師學生開展平面運動機構計劃方案自主創新設計的教育平臺。

二、機構自主創新組合設計實驗臺主要特征

1. 依據機構組成原理和桿組（包含高副桿組）迭加基本原理設計，可以使學生用試驗進一步把握機構構成基礎理論，了解桿組基本概念齒輪傳動的基本知識，為自主創新設計打下堅實的基礎；

2. 可構成特性各異的平面、區域的組合機構傳動裝置，有益于激發學生機構傳動裝置策略的設計能務；

3. 本實驗裝置各傳動裝置條理清楚，聯接靠譜，不會造成對接扣件的運動干預或擺脫，并且能手動式也可以電動式；

4. 該實驗裝置和接口方式具備設計恰當，應用節范圍廣，拆卸輕輕松松便捷，結構緊湊，元器件間的實用性好，組裝計劃方案多等優點。

5. 實驗臺組裝調節靈活方便，各桿規格精確；

6. 實驗臺能組裝不得少于40多種的機構，組裝的機構能靈敏健身運動，無卡澀衍射現象。

三、機構自主創新組合設計實驗臺實驗課題

1.導桿齒條機構；

2.多桿行程安排變大機構；

3.完成給出運動軌跡的機構；

4.壓包機機構；

5.飛剪機構；

6.單缸汽油機機構；

7.燃?xì)廨啓C(jī)機構；

8.顎式破碎機；

9.泵；

10.拍攝升降平臺；

11.類似均速輸出反復運動機構；

12.可擴張行程安排機構；

13.曲柄搖桿型插床機構；

14.電動縫紉機輸電線、導針機構；

15.氣壓表標示機構；

16.攪拌器機構；

17.送造紙機機構；

18.信用卡切割機的送卡機構；

19.蒸汽發動機機構；

20.數控磨床給料機構；

21.六桿機構；

22.雙擺桿擺角變大機構；

23.旋轉導桿與凸輪軸變大行程安排機構；

24.起重設備機構；

25.澆鑄給料機構；

26.插床插削機構；

27.立式銑床主傳動系統機構；

28.鉆床導桿機構；

29.齒輪增力機構；

30.曲柄滑塊機構和齒條機構的組合；

31.曲柄搖桿機構；

32.四桿機構；

33.曲柄滑塊機構；

34.曲柄滑塊式給料機構；

35.曲柄搖桿與遙桿滾輪機構；

36.槽輪機構機構與導桿機構；

37.凸輪軸起重設備機構；

38.壓痕機磨切邊機機構；

39.鍛壓機主拆行機構；

40.雙擺桿擺角變大機構；

41.起重設備機構等；

四、機構自主創新組合設計實驗臺關鍵性能參數

1.實驗臺聲卡機架數：4套；

2.零件關鍵材料：A3鋼、45#鋼；

3.直流調速電機：220V、90W；

4.交流電：?jiǎn)蜗嚯?20VAC±10%，50Hz

5.尺寸：1080*350*650mm
