電子專業技能實訓與考核試驗室機械設備

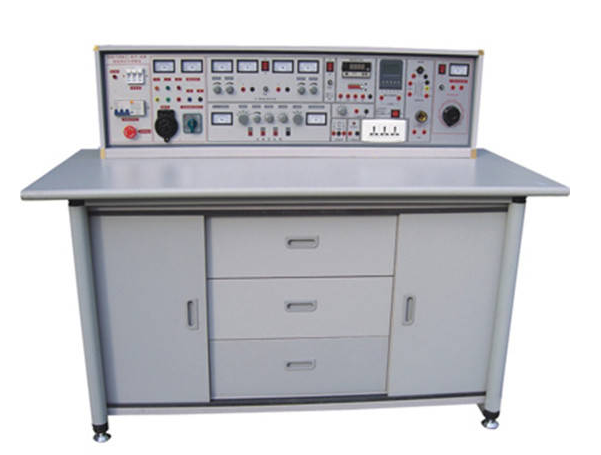

一、電子專業技能實訓考評臺組成與特性：
1、電源及主要參數：
1.1 鍵入電源：溝通交流220V，50Hz電源，鍵入時電源指示燈亮。
1.2 電源輸出：有內嵌式保險絲盒和走電開關二級保護作用。
1.2.10-220V電源輸出：一組萬能插座：為各種儀器設備給予工作中電源；
1.2.2可調式溝通交流電源：0-250V持續可調式，內窗一臺0.5KVA單相電交流穩壓器，工作電壓輸出有表標示；
1.2.3恒流電源穩壓管電源：二路0-30V穩壓管輸出，內置式電磁閥全自動換擋，單圈電阻器持續調整，使用便捷。輸出峰值電流1.5A，具備預置式過流保護保護功能，自行恢復作用，每路輸出由0.5級數字電流表，電流表標示，工作電壓穩定性＜10-2，負荷穩定性＜10-2，紋波電壓＜5mv。
1.2.4 固定不動直流電電源輸出：工作電壓5V，輸出峰值電流500mA。
1.3全智能直流電數字電流表：精密度0.5級，選用ICL企業性能卓越AD轉換器配上快速M(fèi)PU單元教學設計成的根據鍵控、數顯式對話框完成人機對換作用控制模式。具有自動與手動式測量范圍，20mA、200mA、2000mA三檔，檢測范圍：0-2000mA。具備文件存儲與查看、超測量范圍報案、標示作用。
1.4一次單脈沖源：每撥一次鈕子開關可輸出一對正負極單脈沖。
1.5 函數信號發生器：輸出正弦波形、三角波、矩形波。
1.5.1 工作頻段：由5Hz到550KHz，分五個頻率段。
1.5.2工作頻率標示：由HZ表立即讀??；
1.5.3工作電壓輸出范疇：正弦波形5HZ-250KHZ>4.5V,250KHZ-550KHZ>3.5HZ,三級損耗：0SK,20SK,40SK,具備持續細調。矩形波：5HZ-250KHZ＞4.5V，250KHZ-550KHZ＞3.5V力度持續可調式；三角波：5HZ-550KHZ＞1V。
1.6 聲頻功率放大電路：鍵入聲頻工作電壓不少于10mV，輸出輸出功率不低于1W，聲音可調式，里有音響喇叭，用以功率放大電路揚聲，也可以作數據信號循跡儀器設備應用。
1.7 變電器：內置式220V/12＋24V變電器，輸出功率25W。
1.8音響喇叭：8Ω,0.5W內置式。
1.9聲控開關：內置式；
1.10 燈口座：250V、4A燈口座一只，用以實訓中電源的認證等，固定于試驗臺子上，使用便捷、安全性。
2、實訓實際操作桌：
由兩面木飾面板做成，不皺，不掉色。規格：160×70×80cm，鋁合金框架，造型設計別具一格，正中間配有抽屜柜，儲放專用工具，上下二只儲存柜，用以貯存電子器件。
二、電子專業技能實訓考評臺全套機器設備組成與配置（以二十四座為例子）
1、電焊工電子專業技能實訓實際操作桌12張，一桌二座。每一張實際操作桌裝有一粒套膠板，維護桌面上（如需在桌上擺放吊物、電焊焊接等）。
2、電焊工電子試驗室步態分析控制面板：由步態分析實訓實際操作桌、實訓臺、演試控制柜構成，能各自操縱12臺學生們實訓臺電源。演試屏站在實訓臺子上，尺寸為160×70cm，用以解讀、演試。
3、電焊工電子試驗室實訓臺，共12臺，每一張學生們實訓實際操作桌子配備1臺。
4、器械配置：13只MF-47數字萬用表，13只數顯萬用表，臺式鉆床1臺，小型手鉆1臺，電鉻鐵及烙鐵架25套，雙開門柜2個，擺放臺式鉆床桌1張，13套斜口鉗，斜嘴鉗，螺絲起子，扳子，醫用鑷子，敷銅板13片，基本電焊焊接通用性電路板及部件13套，13×22套電子專業技能實訓考評部件（包含特別制作電路板及相關電子器件），25張學生們凳。
三、電子專業技能實訓考評臺實訓新項目：
1.常見儀表設備的應用；
2.常見電子元器件的鑒別與檢驗；
3.電鉻鐵拆卸與電子電焊焊接能力提升；
4.印刷電路板的制作；
5.三端集成化穩壓管直流電電源的制作；
6.串連型直流穩壓電源的制作；
7.低頻信號電壓放大器的安裝與檢測；
8.具備負的反饋數據信號功率放大電路的制作與檢測；
9.文式橋震蕩器的電焊與調節；
10.充電電壓監控電源的制作與檢測；
11.電子催眠器電源的制作；
12.仿真模擬“知了猴”電子電源的制作實訓；
13.好用語音控制、光控開關省電照明燈具的制作與實訓；
14.視頻語音報警喇叭的制作與實訓；
15.推理測試裝置的制作與檢測；
16.正負極差分信號的制作與檢測；
17.智商競賽搶答器的制作；
18.水位報警器電源的制作；
19.迷你型閃亮花燈的制作；
20.光控開關歌曲電子門鈴；
21.好用仿真模擬吹風控制器的制作；
22.小臺燈調光電路；
23.好用CMOS觸碰鑰匙電源電路；
24.自動充電器的制作；
25.半導體收音機的安裝與調節。
