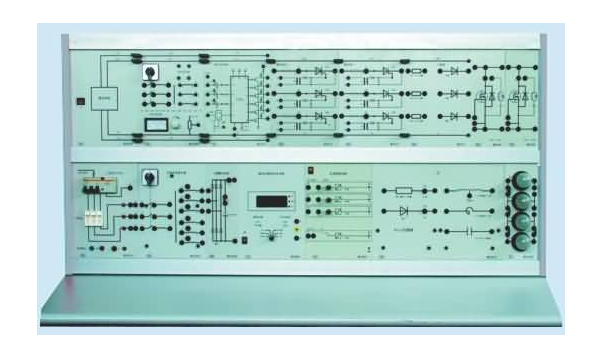

電力電子技術技術員實訓考核設備
一、產品優勢
電力電子技術技術員實訓考核設備是為了電子類技術工種和電焊工技術工種的等級電焊工實訓考核需求設計，能代表電力電子學的高速發展對加工廠公司使用的及時和創新性，融合上?？萍歼M(jìn)步出版社出版《職業技能鑒定培訓教材維修電工中級》中相關知識和要求，堅持以科學的方法對有關技術工種技術人才開展實訓、考核、評定。其并且也適宜各公辦?？茖W(xué)校開設置的《電力電子學》、《變流技術》等科目學生實驗、實訓。
1、控制柜選用框架式結構，實訓考核部件可以隨意融合，實用性強，提升關鍵部件就可以拓展新契機的實訓、考核，與相對應軟、硬件配置技術發展而同歩更新。
2、配備設故考核手機軟件，由老師直接通過統一設定常見故障，便捷、便捷，每一個實訓新項目應設故障原因不得少于30個，考核、練習考試成績自動記錄、得分、歸檔、極大提高院校管理能力。
3、選用德國最流行的實訓考核設備構造、技術性、方式，有效科學合理，實訓簡辦到難，循序漸進標準，重視學生對電力工程電子電路小細節分析與具體應用。
4、設備維護功能齊全、加工工藝優秀、造型設計大氣。
二、技術規格
（一）鍵入開關電源：溝通交流380V ±10% 50Hz，三相五線
（二）導出開關電源：
1、外界開關電源經安全性隔離變壓儀和多級別安全防護裝置后從多個電源插座導出，給予～380V、～220V、～110V交流電。
2、直流穩壓電源：0～15V/1.5A開關電源為控制器供電系統，1路12V開關電源為常見故障設定開關電源。
3、真有效值電壓電流檢測儀表：數顯式標示，測量電壓或電流真有效值，測量范圍為5A，500mA，50mA，500V，50V，5V共六檔，精密度為0.2級，具有較好的過電流、過壓保護作用。
三、電力電子技術技術員實訓考核設備組成與配置
（一）實訓桌：1500×800mm，鋼結構形式。
（二）掛箱支撐架：長1400mm，左右二層，里有滑軌。
（三）實訓控制模塊配備：計算機接口模塊、三相環形變壓器、同歩變電器控制模塊、雙脈沖控制器、可控硅Ⅰ、可控硅Ⅱ、二極管板、負荷板、三相整流電路、TL494脈沖寬度解調器、MOSFET控制模塊，真有效值電壓電流表控制模塊。
（四）設故考核手機軟件：根據系統自動設定實訓考核故障原因，每一個實訓新項目設定故障原因不得少于30個，學生討論明確故障原因后，在答題頁面鍵入回答后故障原因全自動消退，并自動記錄各類考試成績。（計算機備用）
（五）配件：電源插頭槽板1塊、安全性輸電線50根、規范輸電線50根、短接橋10只、通信光纜1組、數顯萬用表1只。
四、電力電子技術技術員實訓考核設備實訓新項目
1、三相半波可控性整流電路（電感性負載）
2、三相橋式半控整流電路（電阻性負載）
3、三相橋式半控整流電路（電感性負載）
4、三相橋式全控整流電路（電阻性負載）
5、三相橋式全控整流電路（大電感性負載）
6、帶平衡電抗器的雙反星型可控性整流電路
7、A型雙位置直流電斬波電路
8、B型雙位置直流電斬波電路
9、橋式可逆性直流電斬波電路
10、降血壓型直流電斬波電路
11、變壓型直流電斬波電路
12、升降壓型直流電斬波電路
