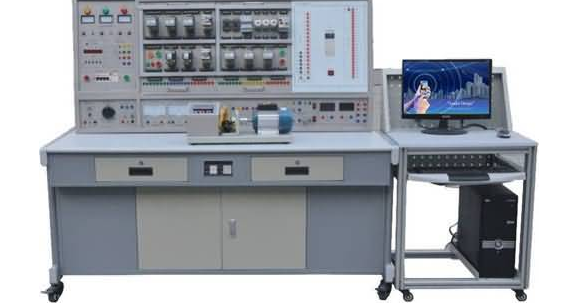

性能卓越高端維修電工技術培訓考評設備
一、簡述:
性能卓越高端維修電工技術培訓考評設備"是依據機械工程職業技能鑒定指導核心機構整理的《機械工人職業技能培訓教材》研發制造的，可以對《初中級維修電工技術性》《初級維修電工技術性》《高端維修電工技術性》課本上列舉的電氣設備控制線路和實用電子器件線路開展操作過程，快速上手學科的新技術與專業技能。具備目的性、應用性、科學性和創新性，該實訓裝置不但能夠?qū)W生們學習鍛煉，也是勞動鑒定單位、公辦專科學校、職業學校、技工學校初中級、中、高端維修電工理論考試的機器設備。
二、性能卓越高端維修電工技術培訓考評設備特性
1、電氣設備控制線路或電子器件線路試驗電子器件都裝到做為槽板的安裝板上，操作簡便、拆換方便快捷，可擴展功能或開上新試驗；實際操作視頻的挑選具備廣泛性、應用性；
2、工作臺僅需三相四線的交流電就可以交付使用，占地面積小，節省用地、降低基礎設施投資；
3、技術培訓使用的控制線路和配套小型電機經特別制定,可仿真模擬加工廠各種電機的電力拖動系統, 同時可達到維修電工安裝、調節、故障診斷及故障檢測等能力提升規定；
4、配有工作電壓型漏電保護開關和電流量型漏電保護開關，保證作業者的安全性；各電源電壓都有監示及過流保護等服務，各檢測儀表都有可信賴的保護功能，應用可以信賴。
5、具備多媒體系統全智能試驗管理工具：常見故障設定、故障處理、主要參數設置、遠程控制啟動、到點關閉電源、全自動得分等服務。含通訊電纜。
三、技術規格
1.輸出電壓：三相四線制380V±10% 50Hz
2.辦公環境：工作溫度范圍包括-5～＋40℃ 空氣濕度＜85%（25℃） 海拔高度＜4000m
3.設備容積：＜1.5KVA
4.尺寸：157×73×150cm3
四、性能卓越高端維修電工技術培訓考評設備實驗課題
（一）電氣設備控制及電機拖動實踐
1.三相異步電動機自動運行控制
2.三相異步電動機交流接觸器啟動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.三相異步電動機定簽串的電阻器緩解壓力運行手動式控制線路
5.三相異步電動機定簽串的電阻器緩解壓力運行全自動控制線路
6.Y-△運行全自動控制線路
7.用倒順開關的三相異步電動機正反轉控制
8.交流接觸器互鎖的正反轉控制線路
9.按鍵互鎖的三相異步電動機交流接觸器正反轉控制線路
10.雙向互鎖的三相異步電動機正反轉控制線路
11.單邊緩解壓力運行及反接制動控制線路
12.能耗制動的控制線路
13.三相異步電動機順序控制
14.三相異步電動機得多地控制
15.操作臺全自動來回控制線路
16.三相線繞式異步電動機手動式控制線路
17.三相線繞式異步電動機全自動啟動控制線路
18.C620型數控車床的布線、常見故障與維護
19.Z3040搖臂鉆電氣設備控制線路
20．電葫蘆控制線路
21.簡易生產制造機械電氣控制線路連接實踐
22.交流接觸器控制單速電動機控制線路
23.時間控制器控制雙速電機的控制線路
24.按定子電流標準添加激磁的啟動控制線路
25.簡單同步電機的能耗制動控制線路
26.直流無刷電機運行變速
27.并勵直流電機同步電機控制回路串電阻器啟動與變速
28. 直流電機機械性能檢測
29.含有能耗制動的翻轉控制線路
30.激磁反接制動的控制線路
31.滑差電機的變速控制實踐；
32.交流電機機械性能檢測；
33.交流電機的變速實踐。
34.6140數控車床電氣設備控制電路模塊常見問題檢查與清除（16個故障原因）：
35.X62W數控車床電氣設備控制電路模塊常見問題檢查與清除（16個故障問題）：
（二）電焊工、電子信息技術綜合性實訓
1.日光燈接線
2.單相電整流裝置電路的拼裝
3.并接型硅穩壓極管穩壓管電路的拼裝
4.串連型晶體三極管穩壓管電路的拼裝
5.JS20單結晶體管時間控制器
6.JSJ型晶體三極管時間控制器7.貼近開關
8.微音變大電路的測試
9.智商競賽搶答器
10.借助泄露電流觸發的簡單溝通交流開關電路
11.家庭用調光臺燈電路
（三）電力電子學實訓
1、單結晶體管開啟電路（綜合運用新項目）
2、晶閘可控硅單相電半控橋式整流電路（電阻負載）的調節和分析
3、可控硅單相電半控橋式整流電路（電阻器電感器負荷）（反電勢負荷）的探索
4、IGBT管直流電換流器電路的調節和分析
5、雙向可控硅單相交流調（調光臺燈）電路制作與調節（綜合運用新項目）
（四）PLC、變頻器綜合性實訓
（1）PLC專業技能實訓
1.PLC認知能力實訓（硬件軟件構造、系統構成、基本上命令訓練、布線、程序編寫免費下載等）
2.典型性電機控制實際操作實訓（啟動、鎖緊、正反轉、星三角改接運行等）
3.PLC模擬仿真實訓
（3）PLC高技能實訓（設計方案、組裝、調節及維修）
1.PLC控制的三相異步電動機正反轉控制
2.PLC控制的三相異步電動機Y/△運行控制
3.PLC控制的三相異步電動機電機軟啟動控制
4.PLC控制的三相異步電動機能耗制動控制
5.C620數控車床電氣設備控制配電線路
6.C6130數控車床電氣設備控制配電線路
7.電葫蘆電氣設備控制配電線路
（4）PLC、變頻器綜合運用專業技能實訓
1.變頻器作用基本參數與實際操作
2.變頻器報案與保護功能
3.外界接線端子啟動控制
4.變頻器控制電機正反轉
5.兩段速率挑選交流電機調速
6.變頻器無極調速
7.根據外界模擬量輸入（工作電壓/電流量）控制方法的交流電機調速
8.瞬間斷電運行控制9.PID交流電機調速控制
10.PLC控制變頻器外界接線端子的電機正反轉
11.PLC控制變頻器外界接線端子的電動機使用時間控制
12.根據PLC數字信號控制方法得多段速
13.根據PLC通訊方式的變頻器開環變速
14.根據PLC通訊方式速度閉環控制控制
15.變頻器變頻恒壓供水的仿真模擬
五、裝置配置
(一) DW01開關電源、儀器設備控制屏
控制屏為鐵制兩層亞光密紋靜電噴塑構造，鋁制控制面板。為研究給予交流電、高壓直流電源、低電壓直流穩壓電源及各類測試儀表等。主要作用如下所示：
1、主控芯片功能板
(1) 三相四線電源鍵入，經漏電保護開關后，通過總開關,由交流接觸器根據起、停按鍵來操作；
(2) 配有450V指南針交流電壓表三只，標示開關電源輸入三相電壓；
(3) 多媒體系統全智能試驗管理工具：
1、選用專用型Cpu技術和配套工業生產控制技術性。
2、超清液晶顯示器，圖象與文本表明真正，漢語菜單欄操作面板，人機交互技術友善。
3、實際操作功能鍵形象化，實際操作簡單快捷。
4、可以不用與電腦鏈接開展離線考評，學生和老師具有獨立頁面，老師通過登陸密碼進到老師頁面出卷，學生們?cè)诔Ｒ?guī)頁面解題。
5、任何一個學生機可作為老司機控制計算機設備，完成了并沒有電子計算機也可以集中化控制全部計算機設備
6、機器的試題可根據需求開展編寫。
7、可設置該裝置隨意一處電路的電路故障狀況。
8、可調整常見故障設定點的數量和種類。
9、機器的常見故障設定設備構成局域網絡后，根據主控芯片電子計算機控制每一臺機器的常見故障設定、故障處理、主要參數設置、遠程控制啟動、到點關閉電源、全自動得分等服務。
與互聯網型多媒體系統管理工具系統對接后能完成下列作用：
1、可以隨意控制每一個機器的學生們實際操作容許是否。
2、可隨意編寫試題、試題存盤，隨意設定解題特惠時長。
3、可以對班集體學生成績進行統計，產生班集體考試成績表格。
4、可以設置系統軟件用戶名和密碼。
5、可以隨時放卷、判卷，能對學生測試情況及考試分?jǐn)?shù)進行統計，作用老師精確、全方位地關注學生對各個教學內容的學習情況。
6、多媒體功能：可以實時同步播放、演試?yán)蠋熍_(tái)的專用學習軟件、課件等，提升了學習培訓效率。能夠選裝特別制作輸出功率音箱，使語音解說更加順暢。真正實現了信息化教學與實訓考試的數字化、信息化管理實際意義。
7、老師臺選裝圖像采集設備，學生們?cè)谧约航虒W(xué)器材上能夠看見教師的真實操作流程，也可以調節觀察方式，改變了傳統的受總數限定、受視角限定的教學模式。
2、交、直流穩壓電源
(1) 勵磁電源：直流電220V/0.5A，具備過流保護。
(2) 同步電機開關電源：直流電0～220V/2A持續可調穩壓電源一路，具備過流保護。
(3) 可調電源：±12V/0.5A雙路，＋5V/0.5A一路，具備短路故障軟截至自行恢復保護功能。
(4) 交流電：①、設有變電器一組，變電器原邊針對不同的布線能加220V，也能加380V交流電，蓋上開關后，變電器副邊就可以導出36V、110V、20V、20V、12V、6.3V的交流電流；②、設有單相電交流穩壓器一組，可獲得溝通交流0～250V可調式工作電壓；③、控制柜設有單相電三極220V電源插頭及三相四極380V電源插頭。
3、交、直流儀表盤
(1) 交流電壓表：0～500V帶鏡面玻璃交流電壓表一只，精度1.0級。
(2) 交流電壓表：0～5A帶鏡面玻璃交流電流表一只，精度1.0級，具備超量程報案、標示、截?cái)嗫傞_(kāi)關電源等服務。
(3) 輸出功率、功率因數表：由全智能、高精度A/D變換芯片和悉數顯電源電路組成。根據鍵控、數顯式對話框完成人機對換作用控制模式。為了保證測量范圍和測試精度，在硬、app上平均分八檔地區，全自動分辨、全自動換擋。功率測量精度1.0級，工作電壓、電流量量程分別是450V、5A，精確測量功率因素時還可以自行分辨負荷特性（理性表明"L"，溶性表明"C"，純電阻無法顯示），可儲存15組數據信息，供及時查看。
(4) 直流電流表：直流數字電壓表1只，測量范圍0～300V，三位過半數顯，輸入電阻為10MΩ，精度0.5級。
(5) 直流電流計：直流數字電流表1只，測量范圍為0～5A，三位過半數顯，精度0.5級，具備超量程報案、標示、截?cái)嗫傞_(kāi)關電源等服務。
4、整流二極管：IN5408四只
（二）實驗桌
實驗桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、而磨高密度纖維板、構造牢固，造型設計別具一格。餐桌左右各設有2個抽屜柜（有鎖）。
