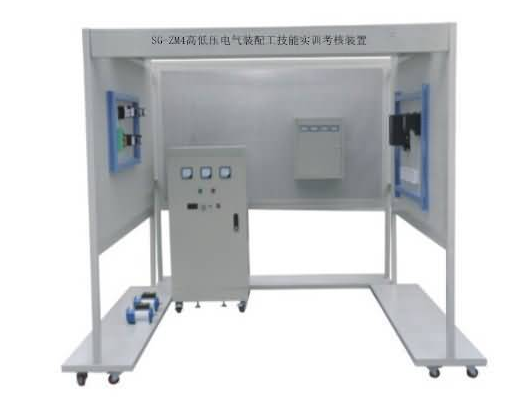

SG-ZM4高低壓電氣磨工專業技能實訓考評設備
一、簡述
高低壓電氣磨工專業技能實訓考評設備結構類型以建筑模型制作（包括電纜鋪設管路仿真模擬、變電器及配電間、二次接線及室內布線室等典型性構造）為載體，由電纜鋪設、配電變壓器的安裝、10KV低電壓電纜終端的制做、中小型配電柜安裝、穿線管走線、電動機的安裝等組成，各部件既可以單獨實訓，也可以組成系統融合實訓。
1.電纜線路施工選用角鐵挑架真實模擬當場電纜工程施工，包含低電壓電纜終端設備及中間接頭制作
2.配電變壓器采用特殊制做的中小型干式電力變壓器開展接線、安裝及核相測試等
3.隔離開關安裝選用小型斷路器來模擬現場低油隔離開關
二、技術規格
1. 輸出電壓：三相四線制（或五線制）380V±10% 50Hz
2. 辦公環境：工作溫度范圍包括-5℃～ 40℃ 空氣濕度＜85%（25℃）海拔高度＜4000m
3. 設備容積：＜6kVA
三、高低壓電氣磨工專業技能實訓考評設備配置
1. 實訓建筑模型制作
(1) 建筑模型制作要以框架式結構和全能式網孔板結合的方式，實訓屋子支腳配有帶剎車的橡膠輪，可以方便移動。學生能夠在房子里對電氣設備機電設備開展安裝、調節實訓。
(2) 具備2個實訓屋子。一個實訓屋子仿真模擬配電室（帶有配電柜、低電壓開關柜、變電器柜），另一個屋子為電氣設備機電設備安裝調節屋子（能完成電纜終端設備制做、電動機實訓、變電器實訓、照明燈具實訓、穿線管、電線槽、電纜橋架走線）。
2. 交直流電源、電器設備配置
(1) 開關電源一部分
三相四線380V電壓經漏電保護開關、接入總開關,由交流接觸器根據起、停按鍵來操作配電，選用380V電壓來模擬10kV電力網進相電壓。
給予直流電220V(0.5A)勵磁電源及0～250V(3A)持續可調式穩壓管同步電機開關電源(具備過電壓、過電流及過流保護作用)各一組，并設有直流電數顯電壓表及轉換開關。
配有10kV指南針交流電壓表三只標示輸入三相電源線工作電壓。交流電輸出端口配有過電流保護及漏電保護器作用。
(2) 實訓電子器件一套：配有（1.6A-2.5A）框架斷路器一只、RL1-15 3A螺旋式斷路器三只、2A直插式斷路器2只、380V直流接觸器五只、交流接觸器輔助觸頭五只、（5.5-8A）熱繼器一只、快動按鍵開關四只、按鍵開關盒一只、數顯式電動機綜合保護裝置一套、變壓器一只、功率電阻三只、整流板一只、溝通交流220V通電延時電磁閥二只、溝通交流220V斷電延時時間控制器二只、直流電欠電流繼電器一只、直流電220V欠電壓繼電器一只、過電流繼電器一只、溝通交流220V語音控制磁感應開關一只、溝通交流220V單級開關一只、電子鎮流器一只、日日光燈一只、日日光燈座一只、啟輝器一只、啟輝器座一只、溝通交流220V白熾燈三只、螺旋燈平插座一只、單相電感應電表一只、電壓互感器一只、三相四芯暗電源插座一只、單相電三芯暗電源插座一只、φ20穿線管、進口的2025電線槽各十米、接線接線端子四十只等低壓電氣，用以進行驅動力照明燈具安裝調節實訓。
(3) 低壓開關實訓柜一套：配有開關柜一套、400A橡膠板防護開關一只、200A DW15萬能式斷路器一只，三相感應無功功率電表一只、三相感應有功功率電表一只、 400V/100V互感器一只、5A/5A電壓互感器三只、400V電流表一只、0～５A(chǔ)電流計三只、功率因數表一只、工作電壓標示轉換開關一只、4*40母線夾三只、4*40母線槽多個、30W散熱器風扇一只、220V顯示燈三只、RL1-15 10A螺旋式斷路器三只、RT18 10A直插式斷路器2只、通用性接線接線端子四十只等。
(4) 變電器實訓柜一套：配有變電器柜一套、5kVA油浸式變壓器(帶無載調壓抽頭)一只、40*40母線槽多個、全智能溫濕度控制器一只、30W散熱器風扇一只、復合絕緣子多個。
(5) 配電柜二套：配有配電柜二只、150A隔離開關一只、100A隔離開關一只、50A隔離開關三只、10A單相電氣體開關二只、10A三相氣體開關二只、220V顯示燈十二只。
(6) 實訓電纜一套：配有25M210kV帶鎧裝電纜電纜五米、25—50M2室內、室外、正中間電纜配件各一套、電纜溝一組、挑架多個、電纜電纜橋架二米。
(7) 電動機發電機組、變電器：配有電動機安裝服務平臺一套、350W直流無刷電機一臺、1.1kW三相鼠籠式多線程電動機一臺、5kVA油浸式變壓器一臺帶無載分接頭，各自能夠正負極5%和10%無載調壓。
(8) 可折疊折疊梯子一把。
3. 儀器設備專用工具
(1) 配有電工常用工具二套：剝線鉗一把、斜口鉗一把、40W電鉻鐵一把、十字螺絲刀一把、一字螺絲刀一把、斜嘴鉗一把等。
(2) 儀器設備一套：鉗形電流表一只， 500V級別絕緣電阻表一只，數顯萬用表一只等。
(3) 電纜終端設備配件制作設備一套：溝通交流220 V帶控溫?zé)犸L(fēng)焊槍一只、YQK系列產品手動液壓叉車鉗一把、銅鼻子三只、100W電鉻鐵一把、3M米尺二把，小鋼絲鋸及木工鋸片一套、電工刀一把等。
四、高低壓電氣磨工專業技能實訓考評設備實訓新項目
（一） 電氣照明機器的安裝
1. 穿線管鋪設
2. 管內穿線與連接導線
3. 照明燈具、開關電源插座安裝
4. 典型性照明電路的安裝及接線
（二） 電纜線路工程施工
1. 電纜的耐壓測試和絕緣檢測
2. 電纜支架的安裝
3. 電纜的鋪設
4. 電纜的室外式終端設備制做
5. 電纜的室內式終端設備制做
（三） 變配電設備的安裝
1. 變壓器安裝
2. 變壓器接線及檢驗
3. 配電柜的安裝
4. 隔離開關的安裝
5. 配電柜的接線
6. 電氣二次接線
7. 穿線管的鋪設及走線
（四） 電動機的安裝
1. 電動機的絕緣測試
2. 電動機的到位安裝
3. 電動機的第二尾端辨別
4. 電動機機組安裝
5. 電動機控制電路元器件的安裝
6. 電動機的接線與運作
