電氣設備安裝與維護實訓考評設備
一、產品概述
電氣設備安裝與維護實訓考評設備參考維修電工、電氣設備安裝工能力提升相關規范，同時結合職業技術學校實訓課堂教學來設計開發，對于職業技術學校電氣設備控制類、自動化類等相關實訓教學目標及加工廠電氣設備安裝和室內電氣安裝等維修電工和電氣設備安裝工實訓評定規定，適宜職業技術學校塑造領域所需要的，具備具體專業技能和施工水平專業型人才和初中級管理者。
設備選用鋼質網孔板和鋁型材構成系統架構，可輕松安裝木磚，較真實體現施工工地。配備有專用型開關電源控制柜，施工設備線路和學生開關電源實際操作線路分離出來，控制電源電路電源緊急停機及多通道安全性保障措施使設備具有極高的安全性穩定性。

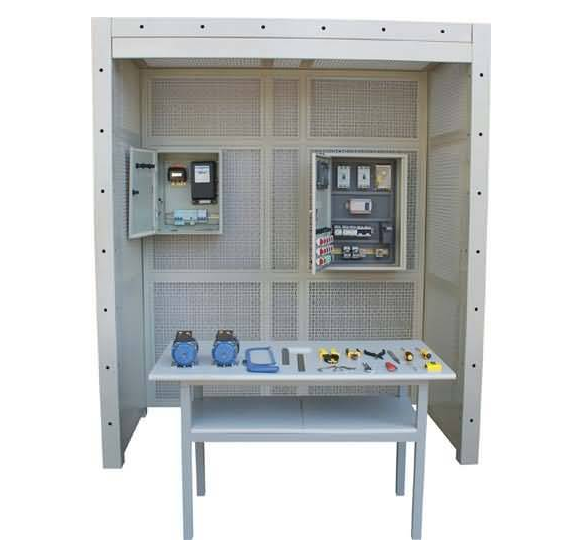

設備包括工業生產電力設備安裝架、配電柜、照明燈具模塊、電氣設備控制箱、電動機及驅動機構、命令與標示元器件、PLC、變頻調速器、觸摸顯示屏、線路器械、電工儀表、專用工具移動車、安全工具柜等。選用開放式、模塊化設計、多元化、標準化設計。根據電氣設備系統的設計、合理布局、組裝、接線、編程設計、調節、運作、故障處理等行為，讓學生把握電力設備安裝、調節運作、維護等綜合素養。
二、產品優勢
設備包括工業生產電力設備安裝架、配電柜、照明燈具模塊、電氣設備控制箱、電動機及驅動機構、命令與標示元器件、PLC、變頻調速器、觸摸顯示屏、線路器械、電工儀表、專用工具移動車、安全工具柜等?？捎寐殬I(yè)技術學校電氣設備控制類、自動化類等相關實訓教學目標及加工廠電氣設備安裝和室內電氣安裝等維修電工和電氣設備安裝工實訓評定規定，技術專業覆蓋范圍廣。
設備具備健全的安全性保護功能，施工設備線路和學生開關電源實際操作線路分離出來；開關電源控制柜的開啟必須專用型鎖匙，防止學生們實訓中不正確的插上電源；含有實際操作指示燈，提示實訓線路中是不是通電；含有多種過流保護及接地系統；設備含有緊急停機開關，危險狀態時，根據變向開關關閉電源，終止裝置中全部開關電源，實現維護人身安全和機器的安全性。
設備選用鋼質網孔板和木磚組成，可靈活方便組與，實訓新項目即可在網孔板中進行，還可在裝好木磚后墻壁上開展，便捷學校教學及節省課堂教學成本費。
設備構造模塊化，專用型高韌性安裝組件可適用于多種多樣標準件安裝，構模塊化有利于組成。
設備裝有專用電動機及控制元件操作臺，有利于教育教學工作的開展。
三、技術規格
鍵入開關電源：三相四線（或三相五線）AC380V±10% 50Hz
辦公環境：環境溫度-10℃～40℃ 空氣濕度≤85%（25℃）海拔高度＜4000m
設備容積：≤2kVA
尺寸：240cm×120cm×230cm（長×深×高）
安全防護：具備漏工作電壓、泄露電流維護，安全性符合國家標準
四、電氣設備安裝與維護實訓考評設備實訓具體內容
基本上電氣設備安裝能力提升
組裝工具使用實訓
測試儀器的應用實訓
手動彎管器生產加工PVC管彎頭實訓
PVC管、金屬軟管割管實訓
塑膠電線套管與塑膠接線盒的聯接實訓
管箍固定不動實訓
明管路入盒實訓
走明管的定形彎折實訓
穿線管暗埋固定不動實訓
預埋鐵件或膨脹螺絲實訓
電纜橋架支、吊、固定支架制作安裝實訓
管內穿線的操作實訓
單（多）芯銅、鋁導線連接實訓
照明系統及驅動力配電設備
電源插座和一個開關控制一盞燈（日光燈、熒光燈管、二極走電開關）
2個雙連開關控制一盞燈（日光燈、熒光燈管、二極走電開關）
三個開關控制一盞燈（日光燈、熒光燈管、二極走電開關）
日日光燈線路的接線
語音控制開關控制日光燈電源的接線
觸碰延遲開關控制日光燈電源的接線
人體感應開關控制日光燈電源的接線
單相電表立即接線電源電路
單相電表經電壓互感器的接線電源電路
電流表、電流計接線電源電路
萬能轉換開關和電壓表測量三相電壓接線
一只電壓互感器用以單相電回路的控制電源電路接線
三只電壓互感器接成星形接線電源電路
三只電壓互感器接成三角形接線電源電路
三相功率因數表的測量電路
三相四線有功電表的接線電源電路
三相四線有功電表經電壓互感器的接線電源電路
電氣設備控制
異步電動機啟動控制電源電路
異步電動機兩個地方控制電源電路
異步電動機互鎖正反轉控制電源電路
雙向互鎖控制電源電路
全自動次序控制電源電路
三相異步電動機手動式順序啟動
異步電動機Y-Δ控制電源電路
異步電動機能耗制動控制電源電路
按鍵互鎖的三相異步電動機正反轉控制線路
交流接觸器互鎖的三相異步電動機正反轉控制線路
雙向互鎖的三相異步電動機正反轉控制線路
單邊緩解壓力運行及反接制動控制線路
異步電動機反接制動控制電源電路
全自動來回控制電源電路
正反轉啟動、運行控制電源電路
帶有點兒動全自動來回控制電源電路
異步電動機鎖緊控制電源電路
異步電動機單邊啟動、運行控制電源電路
三相異步電動機定簽串的電阻器緩解壓力運行手動式、全自動控制線路
交流接觸器控制單速電動機控制線路
時間控制器控制雙速電機的控制線路
C620-1型數控車床電氣設備控制線路
Y3150型數控滾齒機電氣設備控制線路
電葫蘆電氣設備控制線路
Z3040搖臂鉆電氣設備控制線路
CA6140數控車床電氣設備控制線路
X62W萬能銑床電氣設備控制線路
PLC電氣設備控制及數控車床線路更新改造
PLC控制的三相鼠籠式異步電動機啟動控制和鎖緊線路
PLC控制的三相鼠籠式異步電動機帶延遲正反轉線路
PLC控制的三相鼠籠式異步電動機互鎖正反轉線路
PLC控制的三相鼠籠式異步電動機Y/Δ改接啟動線路
PLC控制的三相鼠籠式異步電動機反接制動線路
PLC控制的三相鼠籠式異步電動機能耗制動線路
PLC控制的三相鼠籠式異步電動機串電阻器啟動線路
PLC控制的自動來回線路
PLC控制的兩個地方啟動停止線路
PLC控制的三相鼠籠式異步電動機順序啟動線路
PLC控制的電葫蘆電氣設備線路
PLC、變頻調速器、觸摸顯示屏的綜合運用
變頻調速器作用基本參數與實際操作
變頻調速器無極調速
變頻調速器控制電機正反轉
外界接線端子啟動控制
兩段速率挑選交流電機調速
外界模擬量輸入（工作電壓/電流量）交流電機調速
PLC目標實訓（伺服電機精準定位等）
PLC控制變頻調速器外界接線端子的電機正反轉
根據PLC模擬量輸入控制變頻式開環變速
根據PLC通訊方式的變頻調速器開環變速
根據PLC通訊方式速度閉環控制精準定位控制
PLC與工業觸摸屏觸摸顯示屏通信控制
PLC、工業觸摸屏觸摸顯示屏與變頻器通訊控制
PLC與工業觸摸屏觸摸顯示屏數字信號變速
PLC與工業觸摸屏觸摸顯示屏模擬量輸入變速
電器設備綜合維修實訓
C6140型數控車床電氣設備線路實際操作實訓
C6140型數控車床線路故障檢測和檢修
M7120數控磨床電氣設備線路實際操作實訓
M7120數控磨床線路故障檢測和檢修
X62W萬能銑床電氣設備線路實際操作實訓
X62W萬能銑床線路故障檢測和檢修
T68銑床電氣設備線路實際操作實訓
T68銑床線路故障檢測和檢修
此產品可以按學校實訓規定定配
