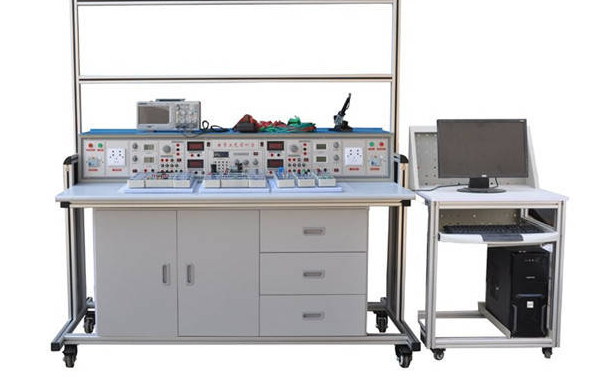

電子器件實訓與畢業設計開放式練習設備
一、簡述
電子器件實訓與畢業設計開放式練習設備該畢業設計設計平臺為開放式構造，積木式排列方式。學生們依據自己的需求選擇一個好用課題研究作為課題設計論文選題，根據抄板、數字邏輯、進行程序編寫、調節、結項好多個流程，最后進行一項具備具體作用且反映實際意義的商品，從而達到課題設計、畢業設計的效果。
電子器件實訓與畢業設計開放式練習設備由微控制器、感應器、人機對換、系統總線、測控技術、通訊及好用模塊幾絕大多數構成，每一部分都包括具體常用的多種多樣電源電路和元器件。各電子器件模塊中間能通過通信接口，像積木游戲一樣聯接，使之電源電路作用持續拓展。涉及到具體內容可包含自動化技術、電子信息技術、精確測量、通訊等相關。服務平臺配套設施攜帶式測試儀器，便于學生們帶上，能將自己選擇做出來的電子器件模塊存放攜帶式測試儀器中，正在做畢業設計、課程內容設期內，該測試儀器可以通過借的方式由學生們存放。
可用技術專業：電子器件、通訊、機電工程、操縱等
應用領域：課題設計、畢業設計、電子競賽
結構類型：模塊化設計方案、積木拼接、借閱式管理方法
使用方法：硬件配置抄板、數字邏輯、編輯軟件、硬件配置調節、結題報告
二、設備特性
1.給予多種多樣實訓模塊，各模塊的插口都已引至板里的專用型電源插座，根據模塊的四個彈力插腳可合理布局于專用型實訓實際操作底版。學生們可以用專用型實訓輸電線組成各種各樣實訓配電線路，進行不同類型的實訓新項目；
2.開關電源、檢測儀表輸出端口以接線頭和接線端子排兩種形式引出來，實訓操作簡便；
3.學生們可設計方案、鋼筋搭接、調節、認證一個新的電子線路，培養創新思維與能力。
4.試驗臺具備完備的安全性保障措施與豐富多彩的功效
三、技術規格
鍵入開關電源：單相電交流電源220V±10%，50Hz經三相隔離變壓儀后，以220V/127V低電壓供電系統，具備觸電事故及過壓保護，保證生命安全。
辦公環境：環境溫度-10℃～ 40℃ 空氣濕度≤85%（25℃）海拔高度＜4000m
設備容積：≤700VA
安全防護：具備漏工作電壓和泄露電流維護、過壓保護等服務，安全性符合我國技術標準
四、標準配置及作用
電子器件實訓與畢業設計開放式練習設備由實訓臺、開關電源控制屏、實訓模塊、實訓設備等構成。
實訓臺
選用工業生產鋁型材架構，在開關電源控制屏上邊為雙層構造。在其中第一層既可以擺放外配儀表設備，也可以掛放其他通用性電工電子實訓掛箱，拓展進行多門學科實訓；第二層可擺放PVC直發夾板，用于夾放實訓工程圖紙。實訓觀眾席方還設置了四個帶剎車的橡膠輪，有利于挪動固定。
活動柜（1個）
活動柜配有3個帶門拉手抽屜柜，可儲放實訓專用工具。兩邊分成6層結構，可擺放實訓模塊。
開關電源控制屏
控制屏為鐵制兩層亞光密紋靜電噴塑構造，鋁質控制面板，為實訓給予交直流電源、視頻信號和檢測儀表等，主要作用如下所示：
1.交流電源
(1)三相交流電源220AC±10%，50Hz經三相隔離變壓儀后，以220V/127V低電壓供電系統，具備觸電事故及過壓保護，保證生命安全。
(2) 髙壓交流電源：六路AC220V電源插頭，可以為外配實驗儀器給予工作中開關電源。
(3) 低電壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調式，輸出端口具備過流保護、過壓保護及全自動校準作用，另外還給予帶核心抽頭雙17V交流電源。
2.直流穩壓電源
(1) 可調直流電源：雙路0.0V～30V/2A持續可調式，具備截至型短路故障軟保護與自行恢復作用，配有三位過半數顯標示。
(2) 固定不動直流穩壓電源：±12V/1A、±5V/1A穩定導出，每路均具備過流保護對策。
3.測量儀器儀表
數字直流電流表（AX4控制模塊模塊）:測量范圍：0～2000mA
數字直流電壓表:測量范圍：0～30V，輸入電阻：47K?/V
指南針直流電微安表: 測量范圍：±100μA, 精確測量精度：2.0級
數字直流電毫伏表:測量范圍：0～2000mV，輸入電阻：47K?/V
1）MF47指針式萬用表
① 直流電流： 0~5A，精 度: 2.5%
② 交流電壓: 0~2500V，靈 敏 度: 20kΩ/V，精 度: 0-1000V 2.5% 2500V 5%
③ 交流電流: 0~2500V，靈 敏 度: 4kΩ/V，精 度: 5% 工作頻段 45 -5kHz
④ 晶體三極管直流電放大倍率: 0 ~ 300hFE
⑤ 聲頻脈沖信號: -10 ~ 22dB
電阻器：X1...X10kΩ
2）勝利牌數字?jǐn)?shù)字萬用表（VC890D）
交流電壓測量范圍：200mV/2V/20V/200V/1000V，精度±(0.5% 3)
交流電流測量范圍：20V/200V/750V，精度±(0.8% 5)
直流電流：20mA/200mA /20A，精度±(1.5% 3)
交流電路：200mA /20A，精度±(1.5% 5)
電阻器：200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ，精度±(0.8% 3)
3）輸出功率函數公式頻率計/頻率計：選用立即數字工作頻率生成（DDS）造成高精度正弦波形，波形和三角波。選用顯示屏LCD顯示輸出工作頻率、波型，損耗值。
正弦波形輸出力度≥10V輸出特性阻抗50Ω諧波失真<1%（0.1HZ-- 1KHz）工作頻段0.1HZ～3MHz，選用電腦鍵盤立即鍵入數字設置工作頻率輸出力度電阻器調整，正弦波形輸出具備20db,40db損耗波形pwm占空比可調式, 調整范疇：1%-99%調整；波形和三角波選用TTL脈沖信號輸出。頻率計最大測量范圍100MHz，全自動換擋
4）內嵌式多用途互聯網虛擬儀器（規定一體式構造，規格型號：28*25*30CM，無需要計算機配套設施應用與開放試驗室信息系統配套設施應用）
A、終端設備一部分選用7寸五顏六色觸摸顯示屏（裝學生實驗屏上）與此同時裝有虛擬示波器、虛似邏輯性預測儀、虛似頻譜分析儀、虛似三用表、虛似數字量鍵入輸出控制模塊。
B、根據LabVIEW虛擬儀器流程的編程方式，學生們可設計制作各種各樣虛擬儀器。
C、儀器設備包含
（1）、雙蹤存儲數字示波器，多種多樣同歩方法，存儲深層可編；
通道數：2路
網絡帶寬：20MHZ
屏幕分辨率：8位
電壓范圍：-10~ 10V
存儲深層：64K
（2）、頻帶預測儀；
（3）、數字三用表，可測電阻、電流量、工作電壓等；
數字IO口
通道數：8路IO
鍵入脈沖信號：TTL
輸出脈沖信號：TTL
電流量推動：20mA/安全通道
（4）、四路智能化遠程控制開關電源操縱
（5）、數據信息具備提交與儲存作用并可以通過網絡服務器表明
（6)、給予LabVIEW虛擬儀器手機軟件（復制版）
5）燒錄器
USB接口，DIP40電鍍金端子。
適配KEIL C51 UV2/UV3/UV4調節自然環境，支持?jǐn)帱c(diǎn)調試、中斷點、隨時隨地查詢存儲器、自變量、運行內存，支持飛速運行中暫停按鈕，可模擬仿真各種各樣51命令適配單片機設計。內部結構較大模擬仿真數字時鐘24MHZ，程序存儲器64K，模擬仿真的前提下已燒好編碼，系統軟件可離線運作。
6）開發板
1.支持AT89S51、AT89S52
2.支持：
（1）AT90can128 AT90can32等；
（2）Attiny11 Attiny12 Attiny13等
（3）Atmega128 Atmega32 Atmega64 Atmega8等；
（4）USB接口
*AVR燒錄器開發板
1.USB接口，帶0.5A可以恢復熔斷絲，支持5V/3.3V電壓；
2.模擬仿真固定件可更新，支持AVRstudio手機軟件。
3.支持：
ATmega128,ATmega128L,ATmega16,ATmega162,ATmega162V,ATmega165,ATmega165V, ATmega169,ATmega169V, ATmega16L, ATmega32, ATmega323,ATmega323L, ATmega32L, ATmega64, ATmega64L(支持AVR全部帶JTAG口的單片機設計)。
*JLINK燒錄器開發板（用以STM32）
1.USB2.0插口
2.支持 ARM7/9/11 (including thumb mode),Cortex-M0/M1/M3/M4核心；
3.支持Serial Wire Debug (SWD）；
4.支持Serial Wire Viewer (SWV)；
5.能與 IAR Workbench、Keill，ADS，RVDS無縫拼接集成化；
6.支持1.2V-5V總體目標板工作電壓；20pin與SWD插口轉接板
7.支持WIN2000/XP/VISTA/7等
*FPGA/CPLD開發板USB-Blaster
1.USB接口
2.平穩支持SignalTap II 內嵌式邏輯分析儀作用；
3.支持ALTERA 企業系列產品元器件；
4.支持三種免費下載方式：AS、PS和JTAG；
五、電子實訓與大學畢業設計開放式練習設備能完成的實訓課程
簡單交通信號燈自動控制系統
電腦鍵盤拔號顯示屏
秒表計時器
簡易計算器
RS232電子計算機串口通訊操縱燈泡開關系統軟件
綜合性報警設備
根據超聲的汽車倒車?yán)走_(dá)檢測顯示設備
根據超聲的水位線檢測顯示設備
步進電機電機調速顯示設備設計
直流無刷電機限速顯示設備設計
有些人光控開關智能小燈自動控制系統
根據DS18B20溫度數碼管顯示器
根據DHT11的溫濕度度數碼管顯示器
*14.自然環境測試儀段碼管表明
15.LED點陣屏外掛字幕表明設計
16.LED點陣屏公交車站名表明設計
17.LCD12864液晶顯示屏設計
18.三級菜單電腦鍵盤設計
19.自然環境測試儀LCD12864液晶顯示屏
20.數字電子日歷系統軟件設計
*21.攜帶低限報案的溫濕度系統軟件設計
22.出租車計價器
23.根據CPLD的矩陣鍵盤掃描儀程序流程設計
24.根據CPLD的數碼顯示管動態掃描
25.根據CPLD完成多通道仿真模擬串口通訊
*26.根據CPLD的配電線路編號及通訊系統設計
27.根據RS485系統總線分布式溫濕度采集系統設計
*28.根據CAN總線分布式溫濕度采集系統設計
29.根據NRF24L01模塊無線遙控設計
*30.根據NRF24L01模塊無線網絡手執信號檢測筆設計
31.根據NRF24L01無線數據傳輸分布式溫濕度采集系統設計
*32.根據傳送分布式溫濕度采集系統設計
33.根據GPRS的遠程控制分布式溫濕度采集系統設計
34.根據WIFI無線數據傳輸分布式溫濕度采集系統設計
*35.手機上撥打電話系統軟件設計
*為挑選配新項目。
