商品信息：

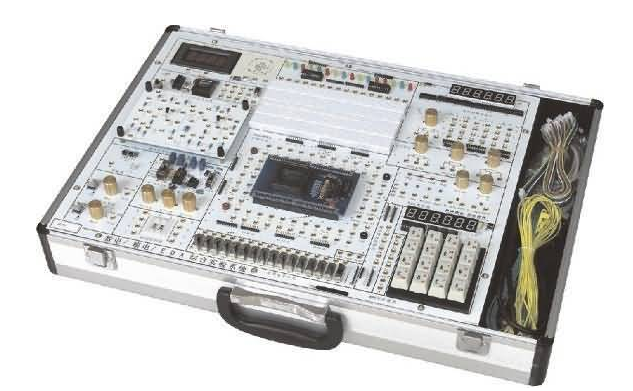

數電、模電、EDA綜合性實驗系統軟件就能完成“電路基本”、“模擬電子技術”、“數字電子技術”、“ISP在系統編程EDA實驗”、“VHDL設計”、“電子控制系統綜合性設計”等科目的實驗。在實驗方式上選用全新升級核心理念，保存了經典傳統式基礎功能模塊認證性實驗，增強了對心規模性復雜系統的設計、剖析及管理實驗，為他們提供了二次開發出來的良好氛圍，增強了學生們系統設計理論的培育和實踐活動，以滿足電子控制系統日趨智能化、復雜和規模性一體化發展的需求，充分體現學用結合，為創新能力人才培養奠定良好基礎。
一、數電、模電、EDA綜合性實驗系統特點:
該實驗裝置具備安全性、平穩、能讀、可調節、形象化、靈便和新式等優點，實際操作簡單實用，裝置運作靠譜。具有極強的二次開發作用。
1、安全系數
工作安全的維護：無論實驗裝置在常規工作或者常見故障狀況下，不容易嚴重危害作業人員人身安全。
對操作失誤的維護：也不會因?yàn)椴僮魇д`而造成實驗裝置毀壞。
電源過電流保護：因斷路等常見故障經過流時，能自動斷開實驗裝置開關電源。
電源電壓保護：開關電源電流過大或欠壓保護時，會自動斷開實驗裝置開關電源。
2、形象性
實驗裝置作用模塊的重要電氣原理或特點將于控制面板或電路卡里標示，實驗裝置各作用管腳的標記標明在板上。
3、協調能力
實驗裝置選用電腦主板及各模塊分開的設計，可編程元器件電焊焊接在單獨模塊上。根據挑選模塊能選不一樣生產廠家、不一樣型號規格、不一樣體量的可編程元器件，既可以融入不一樣的課堂教學必須，也使得系統的作用和范圍拓展變得更加便捷。
為了更好地實驗實際操作，盡可能減少實驗儀表設備的依賴性，實驗裝置電路板上各部件作用模塊（包括一些基本要素模塊和實驗實用工具）大部分都是互不相關的，也可以根據應該選擇模塊開展布線。
實驗裝置給予拓展集成化電源插座、面包板及部分必不可少的分立元件等，留有充足的布線機遇，也幫實驗裝置留有充足的機動性協調能力。
4、獨創性
實驗裝置帶來了邏輯性可編程實驗平臺與仿真模擬可編程實驗服務平臺，在其中邏輯性可編程實驗服務平臺包含CPLD/FPGA模塊，仿真模擬可編程實驗服務平臺包含ispPAC模塊。不一樣模塊應用不同類型的處理芯片，根據需求可選擇合適作用芯片模塊插收到實驗電路板上。
二、數電、模電、EDA綜合性實驗系統技術指標：
（一）數據電路作用模塊
1、4×4矩陣鍵盤：矩陣構造，組合按鍵。
2、8位乒乓球開關：開關量鍵入。
3、十六進制8421撥碼盤：給予0～9,A～F 十六進制編號值。
4、24位開關量導出：發光二極管紅、黃、翠綠色三組各八只亮度對比發光二極管，含電流量推動。
5、6位LED表明：7段數碼顯示管靜態數據動態顯示6位，動態展示方法1-6位都可，含電流量推動。
6、有源晶振：4MHz規范數字時鐘，根據模塊漏線器挑選，向可編程元器件CLK1給予數字時鐘。
7、可編程矩形脈沖產生器：由555震蕩器組成工作頻率可調式、脈沖信號可設定的矩形脈沖產生電路。
8、單脈沖計數器：給予加消抖解決單獨±單脈沖鍵入。
9、邏輯性筆：可測邏輯性高低電平、高阻和單脈沖情況。
（二）仿真模擬電路作用模塊
1、仿真模擬電路模塊連接區：可對接各種各樣仿真模擬電路實驗?zāi)K
2、波形發生器模塊
輸出波形：波形、三角波、正弦波形
幅度值：正弦波形：0～14V（14V為峰-最高值，且正負極對稱性）
三角波：0～24V（24V為峰-最高值，且正負極對稱性）
波形：0～24V（24V為峰-最高值，且正負極對稱性）
工作頻段：分四檔2HZ～20HZ、20HZ～200HZ、200HZ～4KHZ、4KHZ～100KHZ
3、直流電視頻信號模塊：兩路±5V、±0.5V、兩種持續可調式。
4、3位半數字電壓表：檢測范圍：-19.99V～ 19.99V
（三）EDA實驗作用模塊
1、由數據電路作用模塊、仿真模擬電路作用模塊所組成的。
2、可編程元器件模塊（根據需求挑選）
（四）拓展實驗?zāi)K區
1、集成化電路拓展電源插座：可插實驗用IC芯片或ispPAC模塊。
2、面包板模塊。
三、數電、模電、EDA綜合性實驗系統軟件實驗具體內容：
（一）數據一部分基本上實驗：
（l）門電路邏輯功能及檢測；
（2）組合邏輯電路(半/全加器)；
（3）R-S、D、JK4、觸發器原理；
（4）三態導出觸發器原理、鎖存；
（5）集成化電子計數器及存儲器；
（6）時鐘頻率電路檢測及科學研究；
（7）數據選擇器和數據選擇器；
（8）波型產生及單穩態觸發器；
（9）555時基電路
可選擇做如下所示實驗：
（10）CMOS門電路檢測；
（11）門電路的驅動能力檢測；
（12）MSI加法器實驗；
（13）存儲器以及運用實驗；
（14）次序單脈沖和脈沖調節器電路；
（15）多通道仿真模擬開關以及運用實驗；
（16）四路優先選擇裁定電路實驗；
（17）TS、OC大門的系統測試以及運用實驗；
（18）邏輯性筆實驗和分析實驗；
（19）市場競爭探險實驗；
（20）電子計數器MSI芯片運用；
（21）施密特觸發器以及運用實驗；
（22）數據計時器實驗；
（23）電子器件校音器實驗；
（24）TTL不一樣系列產品處理芯片性能參數測量實驗；
（25）TTL與CMOS相互連接實驗；
（26）觸發器原理運用實驗；
（27）時鐘頻率電路運用實驗；
（28）單穩態觸發器以及運用實驗；
（29）工作電壓逆變電路實驗；
（30）數字示波器多蹤顯示接口實驗
（二）仿真模擬一部分實驗具體內容：
（1）分立元件電路實驗
1、基本上單極變大電路；
2、二級變大電路；
3、負的反饋?zhàn)兇箅娐罚?/p>
4、射級跟隨器；
5、差動保護變大電路；
6、占比求合計算變大電路；
（2）集成化計算變大電路
7、仿真模擬計算電路
①電壓跟隨器
②反方向占比放大儀
③同相位占比放大儀
④反向求合占比放大儀
⑤二端鍵入求合變大電路；
8、積分兌換與求微分電路
①積分兌換電路
②求微分電路
③微積分學電路；
9、波型產生電路
①方波發生器
②pwm占空比可調式的方形波發生器
③三角波產生電路
④鋸齒波產生電路；
10、有源濾波器
①帶通濾波器
②高通濾波器
③帶阻濾波器；
11、電壓跟隨器
①過零電壓比較器
②反向滯回比較器
③同相位滯回比較器；}
（3）其他實驗
12、集成化電路RC正弦波形震蕩；
13、集成化功率放大電路；
14、整流濾波與并接穩壓管電路；
15、串連穩壓管電路；
16、集成化穩壓管電路；
17、RC正弦波振蕩器；
18、LC震蕩器及選頻放大儀；
19、電流量/電壓轉換電路；
20、工作電壓/頻率轉換電路；
21、相輔相成對稱性功率放大電路；
22、波型轉換電路
（三）電路剖析基本上實驗：
1、常見電子元器件的特點了解（2、3端元器件）；
2、伏安特性的檢測；
3、受控源特征的科學研究；
4、R、C電路特點；
5、1、2階電路的暫態（頻域）回應；
6、多口互聯網的科學研究。
（四）EDA實驗具體內容
1、模塊電路設計實驗：
（1）常見門電路設計；
（2）伺服電機/數據選擇器設計；
（3）觸發器原理立即序電路設計；
（4）同歩/多線程電子計數器設計；
（5）電腦鍵盤掃描儀實驗；
（6）加法器實驗
2、綜合性設計實驗：
（1）SSI組成電路的設計與探險市場競爭觀查；
（2）MSI組成電路的設計；
（3）可讀寫能力存儲器的設計。
3、 研究創新實驗：
（1）數字頻率計；
（2）數字電子鐘設計；
（3）十字路口交通信號燈自動控制器的設計；
（4）出租車計費裝置的設計；
（5）高通濾波器設計；
（6）DAC、ADC實體模型設計；
（7）數字控制綜合性系統軟件設計
四、實驗系統設置：
1、數電/模電/EDA實驗箱一臺（含開關電源）
2、溝通交流電源插頭一根
3、在設備邏輯性可編程模塊一塊（或幾塊選裝）
4、在模擬系統可編程模塊一塊（幾塊選裝）
5、并行處理免費下載電纜線一根
6、仿真模擬電路實驗板一塊（幾塊選裝）
7、電流表棒一支
8、實驗手冊一套
9、實驗輸電線若干根
