FMS柔性生產制造實訓系統，生產制造實訓臺

一、產品簡介

FMS智能生產系統是采用柔性制造系統技術中具有代表性的制造自動化系統，可以實現多種產品、中小批量生產加工管理方法。柔性制造系統技術要在自動化技術技術、信息內容技術及生產制造技術的前提下,將過去企業當中互不相關的建筑工程設計、生產加工及運營管理等全過程,在計算機中以及app的加持下,構成一個遮蓋全部公司的一體化而有機系統,并實現全局性動態性最優控制,整體經濟效益、高軟性,并從而獲得市場競爭大勝的智能制造系統技術。這是當今社會制造自動化技術持續發展的前沿技術。

本實訓系統是專門針對高職院校、崗位教育輔導機構研制出FMS智能生產實訓系統，依據機械類、自動化類、智能制造類領域、企業當中工業生產自動化應用的特征，對柔性制造系統技術的工作步驟開展研究，對工業生產關鍵設備開展提煉出和萃取，并對實訓課堂教學活動開展專業設計方案，融機、光、電、氣，包括了PLC、智能機器人、感應器、氣動式、工業控制網絡、電機驅動器和控制、電子計算機等眾多技術行業，全部系統由MES企業生產管理系統、WINCC監管系統、主控芯片PLC和上下位PLC根據網絡通信技術組成一個完整的多級別計算機系統控制系統，根據訓練，讓學生掌握FMS的最基本構成和基本概念，使學生全面了解機電一體化技術的應用開發和集成化技術，引導學生從系統總體視角去了解系統各構成部分，進而把握機電控制系統的構成、作用及控制原理。能夠促進同學們在機械設計、機電一體化、自動控制系統、智能機器人技術、電子計算機技術、感應器技術、數控機床技術等方面學習培訓,并且對電機驅動器及操縱技術、PLC 操縱系統設計及應用、電子計算機網絡通訊技術和計算機接口技術、高端程序語言等應用專業技能獲得具體的訓練，調動學生學習的積極性，使學生們的機電工程系統設計、安裝、調節水平皆能獲得綜合提高。

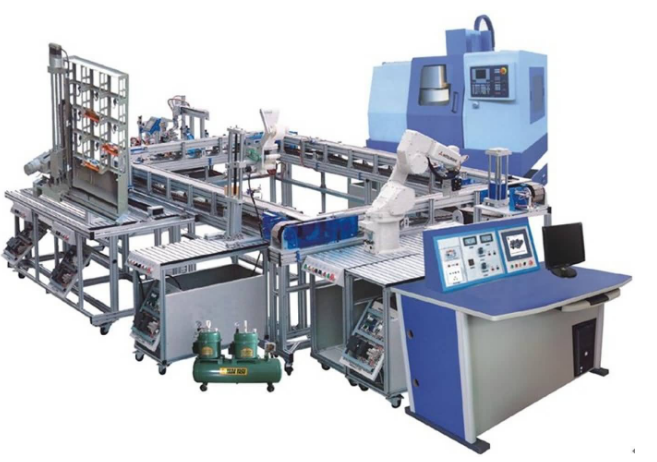

本實訓系統是一種最典型的FMS智能生產實訓系統，它是由送料模塊、監測快遞分揀模塊、運送模塊、數控車床加工模塊、圖象控制部件、智能機器人裝配單元、條碼識別模塊、電商物流模塊構成，裝有交流電機調速板鏈條式同軸電纜組成環狀生產流水線。以上單位均安裝于工業型材桌面，系統里的機械系統、電氣控制系統控制回路、執行器徹底單獨，選用工業生產標件設計方案。

操縱系統域名選用西門子系統S7-300(CPU315-2DP)，從站選用西門子系統S7-200(CPU224)，站點中間應用ProfiBus-DP系統總線開展通信，S7-200從站主要運用于控制和驅動設備層，并對施工意見反饋信號完成收集，S7-300域名收集各從站數據信息，融洽站點運作，并且為上位機軟件的監控程序給出的數據，與此同時系統還裝有電力線通信通訊模塊和10.4英尺五顏六色工控觸摸屏，能完成系統控制網絡的集成化。

該系統有單機版、聯網二種工作模式。在單機模式下，各從站單獨運作，站間并沒有數據傳輸，學生可以進行外界布線實際操作，應用S7-200專用型PPI電纜線或ProfiBus總線將進行程序編寫快速下載PLC中，并監管程序執行，在聯網模式中，系統各從站與此同時工作中，產品工件依次送料、檢驗快遞分揀、生產加工、圖像分析、智能機器人自動組裝、貼標簽、條碼識別、進庫及運送等行為，站點間根據ProfiBus計算機接口開展通信，在域名的配合下完成有關的自鎖互鎖、數據傳輸實際操作，系統里的上臺工控電腦應用WinCC組態軟件電腦監控軟件，對關鍵設備生產情況開展動態性實時監控系統。系統工業生產計算機接口和標準化的電氣接口，適用RS232、RS485、PPI、MPI、PROFIBUS-DP、TCP/IP多種多樣通訊方式。系統具有多種多樣組態、數控編程軟件、管理系統軟件作用，如STEP7、OPC、WINCC優化算法組態軟件、人機對戰互換和MES企業生產管理系統手機軟件等，為了方便課堂教學還裝有PLC模擬仿真、氣動式模擬仿真、多媒體課室電子器件體系等手機軟件。

二、產品優勢

1. 系統將機械設備、氣動式、電氣控制系統、電機傳動、傳感器檢驗、工業機械手、數控機床系統、PLC及其工業生產聯網控制技術有機化學地整合，依照構造模塊化設計，有利于組成，能完成各種單線鐵路專業技能訓練和綜合新項目訓練。能很好地達到實訓課堂教學、工程項目訓練的需求。

2. 系統中電子器件全部采用具體工業生產元器件，優選世界知名企業（如德國的施克、西門子系統、日本SMC、omron、日本三菱等）工業生產元器件，質量穩定、質量穩定，設備故障率低，充分保證院校實訓課堂教學的順利開展。

3. 系統不管機械系統或是操縱，都是采用統一通信接口，具有較高的適配和可擴展性，隨工業生產當場技術的迅速發展，本系統能夠緊隨當場技術更新拓展，深層地達到實訓課堂教學的需求。

4. 本系統能鍛煉學生創造性思想和操作能力，學生可以借助本系統從機械組裝、配電設計、布線、PLC編程與調節、計算機接口建立與維護等多個方面工程項目訓練。三、技術特性

三、技術主要參數

1. 鍵入開關電源：三相四線～380V±10% 50Hz

2. 辦公環境：環境溫度-10℃～ 40℃ 空氣濕度≤85%（25℃） 海拔高度＜4000m

3. 設備容積：＜4.5kVA

4. 尺寸：7000mm×4500mm×2400mm

5. 安全防護：具備漏電保護器，安全性合乎國家行業標準

四、實訓具體內容

1. PLC設計及應用

（1）傳送數據作用實訓

（2）按時、記數、挪動作用實訓

（3）較為作用實訓

（4）步進電機作用的應用實訓

（5）自動跳轉作用的應用實訓

（6）子程序調用作用的應用實訓

（7）終斷操縱作用的應用實訓

（8）交流電機調速的PWM操縱作用的應用實訓

（9）交流伺服電機速率位置控制作用的應用實訓

（10）檢驗系統的編程設計

（11）交流電機調速環形全自動傳送系統的編程設計

（12）全自動貯存系統的編程設計

2. 感應器技術與應用

（1）紅外傳感器的特性研究與應用

（2）電感傳感器的特性研究與應用

（3）電磁傳感器的特性研究與應用

（4）相位傳感器的特性研究與應用

（5）條碼掃描系統特性研究與應用

3. 氣動控制技術

（1）電機控制氣動閥門工作原理與應用

（2）真空發生器工作原理與應用

（3）氣動式二聯體工作原理與應用

（4）各種各樣汽缸工作原理與應用

4. 運動控制系統系統

（1）交流伺服電機定位操縱技術

（2）直流無刷電機控制技術

（3）交流電動機的交流電機調速技術

（4）伺服電機定位操縱技術

5. 組態軟件監管及工業觸摸屏技術

（1）組態軟件電腦監控軟件的最基本運用

（2）組態軟件電腦監控軟件通訊運用實訓

6. 機械系統訓練技術

（1）皮帶傳動機構設計與特性研究

（2）直齒輪傳動機構的設計與特性研究

（3）錐齒輪傳動機構設計與特性研究

（4）直線滑軌的設計與特性研究

（5）滾珠絲杠的特性研究與應用

7. 故障測試技術技術培訓

（1）程序流程常見故障設定的清除訓練

（2）主要參數常見故障設定的清除訓練

（3）電氣接線常見故障設定的清除訓練

（4）設備故障設定的清除訓練

8. 網絡通信技術和PROFIBUS系統總線技術

（1）網絡通信基本的基本原理及應用

（2）PROFIBUS-DP模塊研究及應用

（3）PROFIBUS通信協議的研究及應用

（4）PROFIBUS域名與從站間的通信研究

9. 機械臂運送系統操縱

（1）雙軸胳膊往返運動操縱訓練

（2）兩軸胳膊勻速直線運動操縱訓練

（3）兩軸胳膊斜拋運動操縱訓練

（4）三軸機械手空間直線操縱訓練

（5）三軸機械手空間曲線操縱訓練

（6）三軸機械手室內空間步態分析操縱訓練

（7）機械臂移貨操縱技術訓練

（8）機械臂碼垛操縱訓練

10. 數控機床系統

（1）數控機床系統的基本參數與調節

（2）輸出插口實訓

（3）數控車床定位點的調節

（4）走刀驅動單元的調節及應用

（5）數控機床系統的通信

（6）數控機床系統操作與程序編程

（7）數控銑床加工實訓
