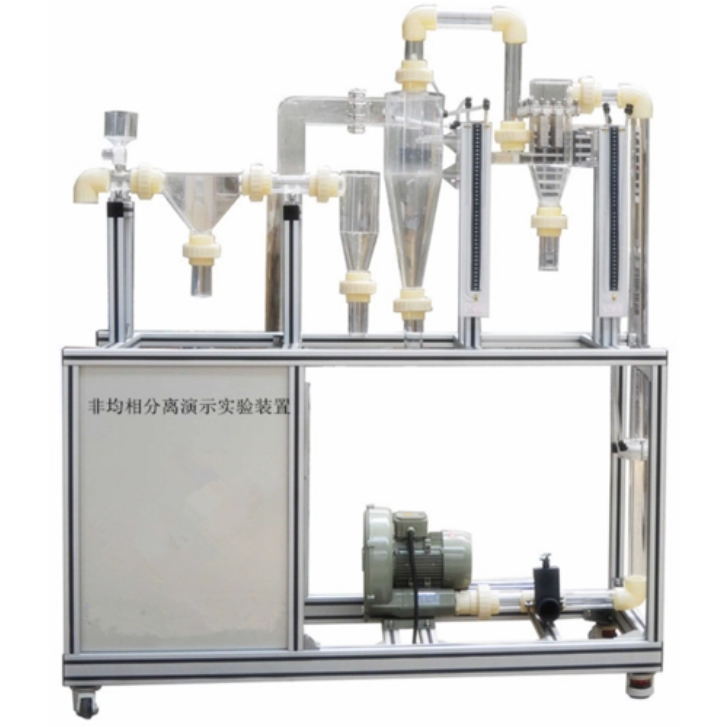

非均相分離物系實驗裝置， 化工原理教學實驗設備，化工實驗室儀器

一、非均相分離模擬實驗裝置特性：

1、全部裝置別具一格，總體設計有效，層次感強，具有濃烈的工程化氣場，可以集中體現智能化實驗室定義。

2、機器設備總體為自行式框架剪力墻，并安裝有束縛腳，有利于全面的拆裝維修和運送。

3、本試驗裝置分離器一部分選用透明高品質有機玻璃板制做，物理現象清楚，便捷學生們觀查。

4、固態顆粒物吸脂裝置選用星型入料方法，吸脂速率勻稱。

5、示蹤劑顆粒物選用有色板塊原材料，清楚表明汽體流入。

6、運用噪音低離心風機進一步降低試驗室噪聲。

7、裝置設計方案可360度觀查，完成多方位教學和試驗。

二、非均相分離模擬實驗裝置作用：

1、可掌握氣-固管理體系不一樣分離機器的結構與原理。

2、判定地觀查分離裝置的分離性能和壓損隨進口的氣速的趨勢分析，指導學生思索適合氣速該怎么確定。

3、應分別觀查氣-固在重力沉降室、慣性力沉降室、旋風分離器及袋濾器里的分離狀況，掌握氣-固管理體系分離的現代化處理程序。

4、觀查剖析風力更改時各分離器內的分離狀況，旋風分離器的耗能狀況。

5、掌握星型固態入料、孔板流量計的結構與原理。

三、結構參數：

1、合理排風量轉變范疇10-62m3/h，除灰顆粒物孔徑從3mm-75μm[200目煙塵]。

2、氣：氣體來源于離心風機（內置氣動閥門）。

3、電：工作電壓AC220V，輸出功率1.0KW，規范單相電三線制。每一個試驗室需配備1~2個接地點（快速地及信號地）。

4、試驗原材料：棒子面或肥皂粉，外配機器設備：無。

四、關鍵設備：

1、合理排風量轉變范疇10-62m3/h，除灰顆粒物孔徑從3mm-75μm[200目煙塵]。

2、星型進料器：材料為透明有機玻璃板。

3、重力沉降室、慣性力沉降室、旋風分離器及袋濾器：材料為透明高品質有機玻璃板。

4、料倉：材料為透明高品質有機玻璃板，速裝插口。

5、旋渦氣泵：輸出功率 550W，最大流量70m3/h。

6、管路：透明，厚度不低于2.5mm。

7、閘閥：UPVC截止閥。

8、孔板流量計：透明，規范環隙取壓，m=0.4。

9、旋風分離器能源消耗測量：±2000PaU型管壓差表。

10、尺寸：1650×550×1800mm（長×寬×高），外觀設計成可移動設計方案，帶剎車輪，高質量鋁型材架構，無焊接點，組裝拆裝便捷，水平調節支撐點型萬向輪。

11、工程化標志：包括設施位號、管路流入箭頭符號及標志、閘閥位號等工程化機器設備核心理念配套設施，讓學生處在安全實驗過程環境里，學好工程化管路標志認知能力，激發學生工程化核心理念。
