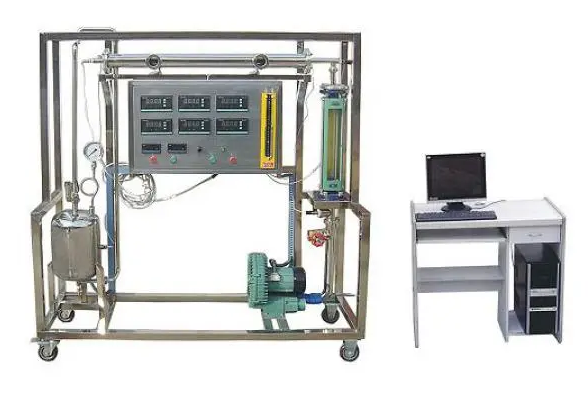

裸管和絕熱管傳熱實驗裝置,化學工藝實訓設備，教學實驗實訓臺

研究目的：

1、測量隔熱保溫測試管中保溫隔熱材料的傳熱系數。

2、測量裸管測試管中壁厚對空氣中的當然對流傳熱系數。

3、測量套管換熱器中汽液對流熱傳導中蒸氣對流的對流傳熱系數。

關鍵配備： 不銹鋼電加熱裝置、不銹鋼燃?xì)庹羝仩t、不銹鋼分汽缸、搜集瓶、裸管測試管、保溫鋼管、套管換熱器、不銹鋼高位槽、熱電偶傳感器。

性能參數：

1、裸管：管徑：16mm、管長600mm，紫銅材質，傳熱系數10-20W/m?℃。

2、保溫鋼管：管徑：16mm、管長600mm，紫銅材質。

3、外管公稱直徑34mm，玻璃鋼材質，傳熱系數0.1-1W/m?℃。

4、對流管：管徑：16mm、管長600mm，紫銅材質

5、外管公稱直徑34mm，玻璃鋼材質，對流傳熱系數10-30W/m2?℃。

6、AI706宇電環境溫度數據顯示儀表二塊。

7、正泰電器：交流接觸器、開關、漏電保護器氣體開關。

8、全部管道和閘閥全部采用不銹鋼材料。不銹鋼儀表柜：測控技術、電氣設備在試驗架子上。

9、尺寸：1500×550×1900mm（帶雙剎輪）試驗裝配平臺為304不銹鋼；設備結構緊湊，外觀設計美觀大方，操作簡單,操作簡便。
