機械傳動創新組合及綜合參數測試分析實驗臺, 機械試驗設備，機械試驗配件

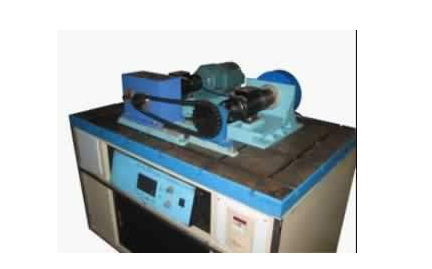

一、機械傳動創新組合及綜合性主要參數測試剖析實驗臺介紹：

機械傳動創新組合及綜合性主要參數測試剖析實驗臺是國內機電儀一體化實驗儀器中技術領先、系統的穩定性好、測試精確度高（可以達到0.1%FS）的一種新型機械設計實驗儀器，緊緊圍繞激發學生創新和操作能力及工程實踐水平，可用于科研實驗。實驗臺電機控制實際操作面使用了世界各國時興現金超高亮、寬角度液晶顯示器（240X128點陣式），中文表明、清楚、形象化，是各大高校優選的實驗儀器。

二、機械傳動創新組合及綜合性主要參數測試剖析實驗臺特性特點：

1、實驗臺選用模塊化設計構造，配置了最完備的傳動系統零部件庫；

2、作業平臺選用鑄造鐵件，厚50mm，通過刨、銑、磨、精鏟，整齊美觀大方。

3、實驗臺選用新式全數字智能扭力傳感器，可以直接測靜態數據和高轉速扭距而不需要工控電腦等額外附屬設備。

4、不用應用三相電源，組裝使用便捷

三、機械傳動創新組合及綜合性主要參數測試剖析實驗臺關鍵性能參數：

溝通交流變頻電動機輸出功率：220V,0.75KW；同歩轉速1500r/min;

磁粉制動器載入范疇：0-50N．m

變頻控制器:輸出功率0.75KW，啟動轉矩：0-1650r／min,變速精密度0. 1％

扭力傳感器：額定轉矩10N.m；轉速范疇0～4000r/min;

扭力傳感器：額定轉矩50N.m；轉速范疇0～4000r/min;

尺寸：1100×750×750mm

凈重：420kg

四、機械傳動創新組合及綜合性主要參數測試剖析實驗臺關鍵實驗步驟：

1、組裝10中普遍機械結構傳動系統組合計劃方案；

2、全自動測試出機械傳動技術參數，如轉速n(r/min),扭距M(N.m)、輸出功率N(Kw)、齒輪傳動比I、高效率(η),并且對測試結論展開分析、解決。

3、根據測試普遍機械傳動構成的差異傳動裝置(如帶輪、鏈條傳動、蝸輪蝸桿傳動、擺線針減速機傳動系統、蝸輪蝸桿傳動等)的主要參數曲線圖，把握機械傳動有效提升布局基本要求；

4、了解實驗臺工作原理，把握輔助設計試驗的新的方法。
