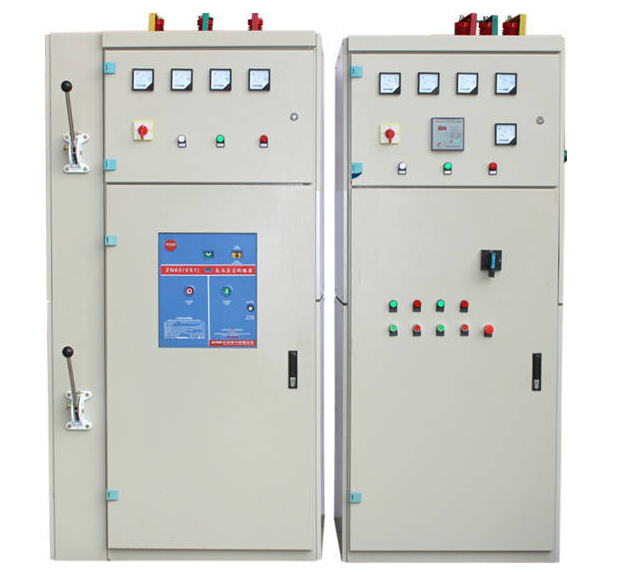

供配電系統實訓裝置，工廠電氣控制供電實訓裝置

一、供電系統實訓裝置性能參數

①、穩定絕緣層工作電壓：直流電660V

②、額定工作電壓：溝通交流380V

③、輔助電路額定工作電壓：溝通交流380V、220V

④、母線槽額定電壓：100A

⑤、支系母線槽額定電壓：10~16A；

⑥、柜體尺寸：柜高：2000mm，柜寬：600mm（800 mm），柜深：800mm

二、供電系統實訓裝置結構類型

①、箱體由薄鋼板沖壓成型，選用標準化設計，構造零-件實用性強，沖擊韌性高。

②、箱體上端為主導母線槽室、前側為家用電器室、后側為電纜線出入線室，各室之間有厚鋼板或保溫板作防護，以確保安全可靠。

③、柜體結構零件的表層防護層噴漆顏色美觀大方質量穩定。

供配電系統技術性成套設備教學設施設備含多種多樣GCK低電壓電機控制柜構成多種多樣電力線路，0.4 KV額定電壓的配電箱。影響了屏式演說方式，接近工程項目當場。

三、配備規范：

編號設備名稱規格型號/型號規格總數

（套）主要用途作用規定關鍵特性及性能指標1髙壓仿真模擬開關柜GCK1髙壓入線開關電源操縱含有上、下髙壓防護開關

含有真空斷路器

能夠進行各相電壓轉換實際操作

有三相電流量、工作電壓指示儀表

隔離開關板前實際操作

機器設備含有前后左右有防護維護厚鋼板

入線方法：左右都可出入

髙壓互感器（仿真模擬）

髙壓電壓互感器電流互感器：LZZBJ9-10

互感器：JDZ-10

真空斷路器：VS1-12/630-20

髙壓防護開關：GN19-12/630

電流表（指南針）：42L6-V

電流計（指南針）：42L6-A

接地銅排、支住復合絕緣子2低壓出線柜GCK1驅動力

操縱含有防護開關（防護開關帶斷路器，板前實際操作）

小組出線開關（板前實際操作）

環路操縱開關（三路導出）

前后左右開有視窗

三相有功功率表

三相無功功率表

三相功率因數表

低壓電容器

仿真模擬變壓器隔離開關（帶斷路器）：QSA

塑殼開關：AAM1

三相有功功率表

三相無功功率表

低壓電容器: BSMJ0.4-3-3

自動補償控制板：JKL5CF

直流接觸器：CJ19

變電器：SG-SBK

四、供電系統實訓裝置實驗新項目

1.髙壓開關柜以及電力互感器的認知實驗

2.低電壓開關柜以及低壓電氣的認知實驗

3.真空斷路器的檢修

4.真空斷路器操縱實驗

5.萬能式斷路器的檢修

6.髙壓開關柜的檢修

7.防護開關的檢修

8.互感器的檢修

9.電壓互感器的檢修

10.熔斷器的檢修

11.框架斷路器的檢修

12.塑料殼式隔離開關的檢修

13.拆卸、檢修直流接觸器

14.過電流電磁閥的檢修

15.小型繼電器的檢修

16.電流計的檢修及了解實驗

17.電流表的檢修及了解實驗

18.三相功率因數表的檢修及了解實驗

19.三相有功功率表中檢修及了解實驗

20.三相無功功率表中檢修及了解實驗

21.功率因數補償裝置的檢修及特性實驗

22.低壓電容器的檢修及了解實驗

23.無功補償操作及特性實驗

24.走電開關的特性實驗

25.直流接觸器的電氣設備特性實驗

26.熱繼器的電氣設備特性實驗

27.開關電源操縱啟停實驗

28.供電系統過電流保護融洽和控制實驗

29.正常運轉的抄水表實驗

30.正常運轉后的檢測實驗
