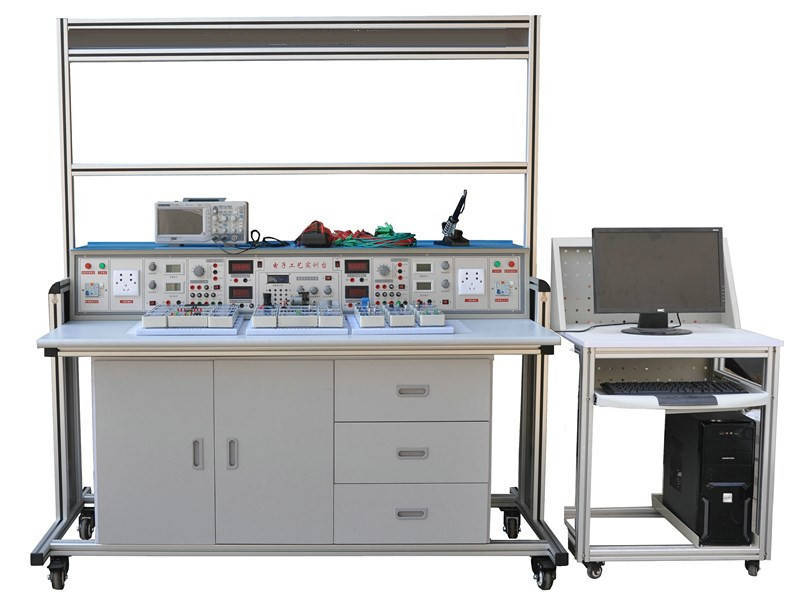

一、簡述
電子工藝實訓考評設備適用高職院校及高級技工的試驗、實訓規定。適用專業有電氣專業、電子類、機械專業、機械類及一般工程專業的<模擬電子技術>、<數字電子技術>、<電工基礎>、<電焊工基本原理>、<電路與等效電路>、<電工學>、<電力電子學>等科目與非電類專業的《電工與電子技術》中仿真模擬與數據電路模塊數學課與試驗實訓，還能夠滿足電子器件實訓；電子元器件鑒別與檢驗、電路板電焊焊接、電子產品安裝、電子產品調節、PCB版圖設計等實訓項目。
電工電子自主創新實訓控制模塊由有機化學塑料盒子及PCB板組成，且包含好幾個組成控制模塊，為他們提供了一個開展綜合運用、自主創新實訓，可充分運用學生們潛力的徹底開擺的服務平臺。
二、機器設備性能指標
（1）工作中開關電源：二相三線 AC 220V±10% 50Hz
（2）環境溫度：－10～40℃；空氣相對濕度：≤90%（25℃）
（3）尺寸：長×寬×高=1600×850×1920mm
（3）整個設備功能損耗：≤700V.A
（5）安全性保障措施：具備接地系統、漏電保護器作用，安全系數合乎有關的國家標準規范。選用高絕緣電阻的防爆型電源插座及帶絕緣護套高強度防爆型試驗輸電線。
三、設備性能特性
1、由認證課本知識，轉為綜合運用課本知識，試驗、實訓分配以自學能力為主體，以關鍵技術為主要目標，貼近生產制造具體。
2、由學生們自立自強去構建試驗、實訓電路，各種各樣控制模塊用心配備，有好幾個運用組成構件，控制模塊選用全透明有機化學盒，用作實體步態分析，一舉多得。電工電子模塊控制模塊一共有156個，這其中不但包含實訓手冊項目所需要的模塊，還給學生很有可能所進行的創新和探尋，配備了較完備的模塊。
3、設備帶來了完備的各種各樣開關電源及視頻信號，及各種儀表盤，為他們提供了一個徹底開擺的，可充分運用自主創新潛力的服務平臺，在這里軟件上，能做電焊工電子產品線路的設備安裝調試和排除故障，還可以做技能大賽、課題設計、畢業設計論文和科技開發；并且控制模塊檢修便捷，可放開手使學生實際操作、實驗，沒有后顧之憂。
4、和本設備實訓項目均通過反復斟酌、用心配備；在其中有很多電焊工電子產品線路，不但有益于知識實踐應用，而且還能進一步提高學生們學習的積極性。
5、本設備具備各種控制模塊1好幾個，具備遼闊的拓寬室內空間，本設備可進行<模擬電子技術>、<數字電子技術>、<電力電子學>等各門課的試驗、實訓項目，這樣可以充分運用本實訓臺使用率，同時可節約試驗實訓場所，性價比高進一步提高
9.單片機應用：
1、終端設備一部分（裝學生實驗屏上）與此同時裝有虛似視頻信號、虛擬示波器、虛似邏輯性預測儀、虛似頻譜分析儀、虛似三用表、虛似數字量輸入plc模塊。
2、根據LabVIEW單片機應用流程的編程方式，學生們可設計制作各種各樣單片機應用。
3、主要參數：
1）、雙路虛似隨意波型頻率計，輸出頻率可編，工作電壓力度可調式；
通道數：2路
屏幕分辨率：8 bits
電壓范圍：-5~5V
工作頻率步幅：1HZ
波型：隨意數據信號
輸出頻率：>1MHZ
2）、雙蹤存儲數字示波器，多種多樣同歩方法，存儲深層可編；
通道數：2路
網絡帶寬：20MHZ
屏幕分辨率：8位
電壓范圍：-10~ 10V
存儲深層：64K
3）、雙通道內存頻帶預測儀；
4）、八通道邏輯性預測儀，多種多樣同歩方法，存儲深層可編；
8路鍵入
分率：25nS
存儲深層：64KHZ
5）。數字三用表，可測電阻、電容器、電感器、工作電壓等；
數字IO口
通道數：8路IO
鍵入脈沖信號：TTL
輸出電平：TTL
電流量推動：20mA/安全通道
四、電子工藝實訓考評設備能完成的實訓項目
模擬電子技術綜合運用、自主創新實訓項目文件目錄
項目一 常見二極管的功能測試與應用
項目二 雙極晶體管及場效管頻率特性的測量
項目三 多管變大電路的探索
項目四 兩方面變大電路及負的反饋?zhàn)兇箅娐返奶剿?/p>
項目五 助聽電路的調節（電子產品線路）（綜合運用）
項目六 恒流充電電路（場效管的應用）（電子產品線路）（綜合運用）
項目七 三極管放大電路故障處理
項目八 整流器、過濾及穩壓管電路的探索
項目九 直流穩壓正、負開關電源電路的探索
項目十 典型性復合型相輔相成OTL功率放大電路電路調節（電子產品線路）（綜合運用）
項目十一 OTL功率放大電路電路的故障處理
項目十二 LM386集成化音箱功率放大電路電路以及運用（電子產品線路）（綜合運用）
項目十三 運放電路基本運算電路
項目十四 對由運放電路器所組成的積分兌換計算電路、求微分計算電路
項目十五 對由運放電路器所組成的電壓跟隨器傳送特征的科學研究
項目十六 氣敏傳感器制做煙霧探測器制作與調節（電子產品線路）（綜合運用）
項目十七 波形、三角波和鋸齒狀波發生器電路的探索與檢測
項目十八 三角波、方蔓延到正弦波發生器制作比賽
項目十九 RC（文式平臂）正弦波振蕩器與制作與調節
項目二十 電容器三點式LC正弦波發生器
項目二十一 有源濾波器電路科學研究
項目二十二 直流電—直流（DC—DC）集成化工作電壓轉換電路的應用與調節（電子產品線路）（綜合運用）
項目二十三 控溫操縱電路制作與調節（比賽項目）（電子產品線路）（綜合運用）
數字電子技術綜合運用、自主創新實訓項目文件目錄
一、基本實訓項目
項目一 基本上邏輯門電路系統測試
項目二 優先編碼器系統測試
項目三 二進制數據選擇器和數據選擇器系統測試
項目四 全加器和超前的進位全加器系統測試
項目五 標值電壓比較器系統測試
項目六 七段碼鎖存/譯碼器/控制器系統測試
項目七 各種觸發器原理系統測試
項目八 雙重移位寄存器系統測試
項目九 二一五一十進制計數器系統測試
項目十 二位十進制記數/譯碼器/推動/表明電路
項目十一 可逆性十進制記數電路系統測試
項目十二 N進制記數電路系統測試
項目十三 555計時器基本上運用電路
項目十四 求微分型單穩態觸發器
項目十五 集成化單穩態觸發器以及運用
項目十六 集成化施密特觸發器以及運用
二、綜合運用實訓項目
項目十七 光控操縱節能路燈電路（電子產品線路）（綜合運用）
項目十八 8線傳送數據電路（電子產品線路）（綜合運用）
項目十九 4位環狀記數節奏產生器（電子產品線路）（綜合運用）
項目二十 秒脈沖頻率計（電子產品線路）（綜合運用）
項目二十一 急救車/消防車救火聲音報案電路（電子產品線路）（綜合運用）
項目二十二 D/A轉化器將數碼科技轉化成單正負極、雙極性模擬電壓
項目二十三 數控機床變頻式三角波—方波發生器
項目二十四 移位寄存器花燈表明電路（電子產品線路）（綜合運用）
項目二十五 8位優先編碼器競答電路（電子產品線路）（綜合運用）
項目二十六 觸控式登陸密碼電控鎖電路（電子產品線路）（綜合運用）
項目二十七 數字鐘電路（電子產品線路）（綜合運用）
項目二十八 二位十進制記數合乎電路（電子產品線路）（綜合運用）
項目二十九 交通信號燈操縱電路（電子產品線路）（綜合運用）
項目三十 升/降臺階波發生器（電子產品線路）（綜合運用）
項目三十一 光電轉換加/減記數電路（電子產品線路）（綜合運用）
三、電力電子學與應用、自主創新實訓項目
項目一 可控硅控制特點及作為固態開關的運用（電子產品電路）（綜合運用項目）
項目二 單結晶體管開啟電路
項目三 可控硅單相電半控橋式整流電路（電阻負載）的調節和分析
項目四 可控硅單相電半控橋式整流電路（電阻器電感器負荷）（反電勢負荷）的探索
項目五 IGBT 直流電換流器電路的調節和分析（電子產品電路）（綜合運用項目）
項目六 雙向可控硅單相交流變壓（調光臺燈）電路制作與調節（電子產品電路）（綜合運用項目）
項目七 功率晶體管（BJT）PWM 操縱直流電機可逆性變速電路（電子產品電路）（綜合運用項 目）
四、電子產品設備安裝調試綜合專業技能實訓項目
項目一 聲光控延遲開關組裝與調節
項目二 遙控器歌曲電子門鈴
項目三 全控六管超外差式幅度調制錄音機
項目四 多用途防盜報警系統
