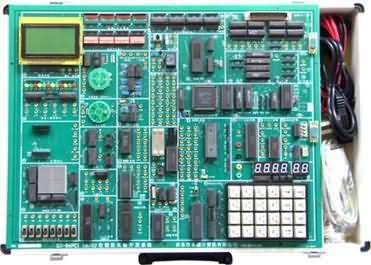

微機原理與接口實驗系統實驗箱

一、系統介紹

微機原理系統是《16位微機原理與接口》、《32位微機原理與接口》、《微機控制技術》等課堂教學的絕佳配套設施實驗機器設備。為各種學校的課堂教學實驗、課程內容設計、大學畢業設計帶來了較好的實驗開發自然環境。

二、系統構成：

·硬件配置：

（1）16位微型機系統擴展： CPU（8088），系統控制芯片（1032），64K監管程序存儲器，64K可執行程序和存貯器（61256x2），64K實驗程序存儲器，開放式4*6電腦鍵盤電路（選用PC電腦鍵盤），開放式6位動態性數碼管顯示電路，裝有串口通信或USB通訊方式，在出廠配備為串口通信。

（2）32位接口模塊：32位開關邏輯性脈沖信號鍵入/ 導出表明電路，32位I/O接口電路，32存儲芯片電路，32位PCI 接口推動電路，32位PCI 接口卡（由PCI9054、93C56構成）。

（3）鍵入/ 導出：128*64 LCD圖文并茂電路（或標識符式1602 LCD），8位開關邏輯性脈沖信號鍵入/ 導出電路，單脈沖計數器，8MH數字時鐘分頻器，16*16 LED點陣式電路，音頻功放，0～5V可調式模擬量輸入，PWM電路、射極跟隨器，打印口，客戶串行通信接口。

（4）常見接口處理芯片：74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等；

（5）被控對象：音響喇叭、聲控開關、小型直流電機、伺服電機、液位傳感器、溫度感應器、電磁閥等；

（6）擴展模塊接口：給予系統總線接口，可以自行擴展設計或選裝我司擴展控制模塊。

·手機軟件：

系統配備Win2000/xp等作業平臺的微型機模擬仿真調試軟件，適用選編、C語言編譯程序、調節。

32位微型機接口實驗的應用軟件均采用Visual C 6.0 開發，它與驅動通信方式將于以后詳細介紹，由于推動要在VC 前提下開發出來的，因此應用軟件也選用VC，其特點是非常明顯的。

32位源程序所有在windows2k,winxp下安全運行，實驗系統帶來了所有的源代碼，尤其是32位源程序可在VC中進行單步調試，為顧客的開發，調節與學習帶來了很大的便捷.

·開關電源：

系統內嵌性能卓越可調電源。

·主機箱：

系統配備輕巧鋁合金箱子做為實驗儀主機箱。

三、系統主要特征

（1）系統自動選擇：選用16位與32位適配設計，以8088實驗開發系統做為基材，PCI 接口卡為裝卡，無系統挑選開關，實驗服務器自動檢索16/32位系統種類，自動選擇不同類型的三系統總線聯接，應用極為便捷。

（2）二種工作模式：一是聯PC機運作，在和上臺手機軟件聯網狀態下，完成各種各樣調節和行好運操作；二是離線運作，實驗系統內置PC電腦鍵盤、表明電路和監管管理流程，在沒PC機的情形下，一樣能通過運行內存讀寫能力、斷點調試、中斷點、飛速等方式調節實驗程序流程。

（3）實驗開放性：實驗電路模塊盡量單獨開放,如開放式電腦鍵盤, 開放式顯示屏,開放式串口通信等,為了適應多種形式實驗給予很有可能。

（4）二次開發：系統將數據總線、系統總線、控制總線所有引出來，主板留出擴展模塊，根據實驗系統調節客戶板。

四、實驗新項目

（一）8086十六位微型機系統

手機軟件實驗：

（1）二進制多名加減法實驗

（2）二進制轉換為BCD碼實驗

（3）BCD碼轉換成二進制碼

(4）十進制數的BCD碼做差計算

（5）運行內存清零實驗

（6）數碼科技表明實驗

（7）求最大值和最小數

（8）db塊傳輸實驗

（9）支系程序流程設計。

硬件配置實驗 ：

（1）A/D變換實驗

（2）D/A變換實驗（一）

（3）D/A變換實驗（二）

（4）8255A并行口實驗（一）

（5）8255A并行口實驗（二）

（6）計時器/電子計數器實驗

（7）8259單極中斷控制器實驗

（8）串行接口推送實驗（兩機通信）

（9）串行接口接受實驗（兩機通信）

（10）小直流電機調速實驗；

（11）步進電機控制

（12）繼電器控制

（13）存儲器讀寫能力實驗

（14）電子鋼琴實驗

（15）簡易I/O口擴展實驗

（16）8251可編通信接口和PC機通訊

（17）16*16 LED點陣式表明實驗

（18）128*64 LCD液晶顯示屏實驗

（19）8237 DMA傳輸實驗

（20）8250可編多線程通信接口實驗

（21）8279 鍵盤顯示實驗

（22）溫度檢測實驗

（23）壓力測量實驗

擴展卡實驗（選裝）☆

（1）POD4擴展卡組織下列實驗：

·ISD1420 視頻語音錄放機

（2）POD5擴展卡：

·40芯卡緊孔眼引出來，擴展電腦主板之外接口處理芯片用。

表明：實驗新項目打“☆”號是選裝實驗（價錢另議）。

（二) PC機32位接口實驗系統（須選裝PCI卡來完成下列實驗）

PCI卡1200元

1、實方式基本原理實驗

（1）表明程序流程實驗

（2）數據傳輸程序流程實驗

（3）數碼科技變換程序流程實驗

（4）計算類程序流程實驗

（5）支系程序流程實驗

（6）循環程序?qū)嶒?/p>

（7）程序段實驗

（8）綜合性設計程序流程實驗

2、安全模式基本原理實驗

（1）ioctl及描述符表實驗

（2）每日任務內操縱遷移實驗

（3）每日任務轉換實驗

（4）終斷/錯誤處理實驗

（5）虛似8086自然環境實驗

（6）實方式與安全模式間轉換實驗

3、32位微型機接口技術性實驗

（1）基本上I/O接口設計實驗

（2）（2）詳細地址譯碼器電路設計實驗

（3）（3）32位存儲芯片擴展實驗

（4）8259中斷控制器實驗

（5）8255并口控制板運用實驗

（6）8251串口控制器運用實驗

（7）8253按時/電子計數器運用實驗

（8）A/D變換實驗

（9） （9）D/A變換實驗

（10）電子器件發音設計實驗

（11）（11）8255電腦鍵盤掃描儀及表明設計實驗

（12）點陣式LED表明設計實驗

（13）（13）128*64 LCD液晶顯示屏設計實驗

（14）32位DMA數據傳輸實驗

(15) 8279鍵盤顯示實驗

4、微機控制運用實驗

（1）直流無刷電機閉環控制變速實驗

（2）環境溫度閉環控制系統實驗

（3）步進電機控制實驗

5、Windows中的PCI設備驅動以及接口運用設計實驗

（1）PCI系統總線配備實際操作實驗

（2）WDM驅動軟件設計實驗

（3）I/O實際操作設計實驗

（4）存儲芯片實際操作設計實驗

（5）中斷處理設計實驗

（6）頻率計設計實驗

（7）環境溫度閉環控制系統系統設計實驗

6、PCI系統總線擴展運用設計實驗（須選裝PCI系統總線運用開發板，價錢另議，一般不用配）
