一、簡述

為堅決貫徹國家煤礦安全監察局煤安全監管行管〔2016〕19號“煤礦業特殊工種安全生產技術具體操作測試規范”，推動煤礦業特殊工種理論考試順利推進，生產設計現在市場前沿的機器。

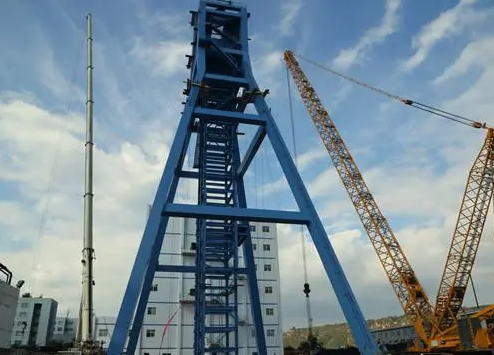

該裝置以立井罐籠提升模擬仿真裝置為本身，與考試管理系統聯接，對學員開展培訓考評?？荚u完成后，系統評分，并上傳到測試終端設備，對數據進行信息化管理。完備的反映全部提升機作業標準的定期檢查操作工作內容，幫助學員真實學習到礦井提升機工作中的各類行為準則和技能水平。該裝置對操作臺外觀設計、開關、開關部位、儀表設備等模擬仿真制做，提升機按比例分配變小，門吊、井室、提升器皿清楚可見，各機器設備精雕細刻，PLC與新科技方式緊密結合。形象化體現了立井提升系統軟件、運行模式以及各種維護裝置。根據操縱臺完成提升機運行、加快、安全運營、降速制動系統、精準定位泊車等對學員開展實際操作考評?？梢愿鶕?jù)本礦具體操作技術規范撰寫PLC程序流程。完成虛擬環境與模擬仿真裝置互動交流，界面與操作一一對應，不僅有代入感，還有互動性。并隨著情景聲效，特效。

立井提升機智能化操作仿真模擬裝置詳細，既能夠滿足考評，又能夠滿足技術培訓。具備自覺性，即：在關掉電腦考評模式中，機器設備正常運行，不受影響技術培訓。機器設備尺寸合乎實際操作考核標準，可以保持與實際一致的出手操作，所采用生產制造原料能夠滿足機器的耐用度。

安全管理系統可以隨時遠程控制進到學生機器設備，對學生操作情況做好立即監管，交卷系統得分并提交考試成績，既克服了現實生活中不能提供充足的地方、機器設備、考試題等一系列問題，又保證了全部面試過程的安全性。

二、設計要點及規范

立井提升機智能化操作仿真模擬裝置的設計要點：國家煤礦安全監察局下發煤礦業特殊工種安全生產技術具體操作測試規范（煤安全監管行管〔2016〕19號）之煤礦業提升機操作施工安全技術性具體操作測試規范

提升機工作前安全大檢查（通稱K1）

提升機安全性操作（通稱K2）

出題方法，由K1，K22個學科構成考卷。

考試分數總分成100分，80多分為達標。

考試報名時間：不得超過為30min。

三、系統構成及作用

（一）提升機操作工作硬件配置：

1、立井提升機智能化操作仿真模擬裝置：

該裝置對操作臺外觀設計、開關、開關部位、儀表設備等模擬仿真制做，提升機按比例分配變小，門吊、井室、提升器皿清楚可見，各機器設備精雕細刻，PLC與新科技方式緊密結合。可以根據本礦具體操作技術規范撰寫PLC程序流程，提升學生的編程能力。

（1）構成

由操作臺、提升絞車、仿真模擬井室及提升設施等構成。

仿真模擬提升操作臺：徹底真實操作臺，操作臺有功能鍵操作和液晶屏深層標示。能隨時開展PLC編程。操作臺也有各種各樣的指示燈,與真正一樣的各種各樣開關，操作搖桿，電流表，電流計，功率因數表，制動系統壓表，報案聲控開關，數據信號警鈴等構成。

仿真模擬煤礦提升系統軟件：實驗電動機、減速器、 連軸器、低速檔意見反饋軸編器、快速意見反饋軸編器、提升鍍鋅鋼絲繩、提升器皿、穩罐裝置、深度檢測，井室，提升絞車房及里邊布局，提升絞車系統軟件，各種各樣維護裝置。

仿真模擬真實高壓變頻器，PLC，(CP1H-X40DR-A服務器，CP1W-20EDR1擴展模塊，CP1W-C1F01串口通信控制模塊)電阻器控制機柜：機殼是與真正機柜生產廠商購買，里邊由各種各樣交流接觸器，電磁閥，開關，商業保險，功率電阻，變頻調速器，PLC及各類輸出接口電路組成。

（2）作用

①開展數據信號閉合及提升絞車駕駛員各種各樣操作。

②反映提升系統軟件的基本原理和結構。

③真實再現提升機器設備的運轉和提升絞車房情況。

④達到提升絞車駕駛員實際操作及考核標準。

⑤可以全自動評分。

⑥可以撰寫PLC控制程序流程。

（3）性能指標

名字性能指標工作電壓380V輸出功率2KW凈重600KG實體模型主體鋼架結構部分實體模型UV板、壓克力板PLComron安全防護電流量型漏電保護器（動作電流≤30mA），工作電壓型漏電保護器，過電流保護，斷路器維護,防護維護。

（4）規格型號

井 架：1800mm×720mm×2500mm

絞 車：1200mm×700mm×1100mm

操作臺：1200mm×800mm×1220mm

2、智能控制系統一部分：

選用19英尺超清液晶屏觸摸顯示屏，以觸碰取代電腦鼠標的方式，擺脫計算機操作限制，提升人機交互技術的現實感。顯示屏內置音響設備，聲音可以自行調整，給予清楚聲音特效的前提下，防止幾臺機器設備與此同時工作的時候相互之間發生影響。

（1）表明一部分：

屏種類LED背光燈 液晶顯示屏 A規規格19英尺(16:10)表明地區478 (H)×269.5 (V)屏幕分辨率1440*900 PVGA 鍵入、導出外置計算機VGA 鍵入，內部結構計算機VGA 導出）HDMI鍵入、導出外置計算機HDMI鍵入，內部結構計算機HDMI 導出觸碰作用全新升級投影式液晶屏，10點觸碰，適用多一點動作；表明PC 高清HDMI觸摸技術投影式電容器技術性（電容式觸摸屏）觸碰等級標準配置10點觸碰,可以實現放大縮小照片等多點觸控作用電源插頭12V梳狀過濾器3D COMB filter（3D過濾減噪）使用期限> 50000鐘頭

（2）服務器一部分：服務器全部采用知名品牌服務器，服務器配置為：酷睿10代Cpui5，8G內存條，256G SSD固態盤，2G獨立顯卡，串并口，18L減噪大機箱，WIN10系統軟件。在保證系統運轉平穩，硬件安裝堅固靠譜的前提下，充分運用該系統的高品質三維場景界面，為消費者提供更高水平的互動操作界面。

（3）二代身份證識別設備：在進行評價操作時，需要使用身份證認證系統實現身份核實，驗證通過后，可以進入考核系統，在考評結束后，可將身份證信息考核，一起存放并裝包上傳至網絡服務器，做信息化管理。

1：合乎GA450-2013臺型住戶身份證閱讀器通用技術規定，適配ISO14443（TypeB）規范；

2：讀取響應速度：<1s；

3：閱讀文章間距:0～30mm；

4：電源規格:USB(DC 5V)；

5：輸出功率：13.56MHZ（fc）；

6：使用場景：操作溫度：0℃～45℃；空氣濕度：20%～80%RH；

7：推薦平臺：WIN7/WIN10

（二）提升機操作作業軟件：

本系統主體包括下列控制模塊：訓練模式，考核方式，教學方式。訓練模式和考核方式均根據提升機操作施工安全技術性具體操作測試規范來設計。

（1）手機軟件場景下素材均依據提升機操作臺、提升機房情景1:1百分比開展建模設計制做，嚴格執行測試規范來設計。

（2）軟件管理系統具備制定有效，運轉平穩安全可靠，傳送數據高效率平穩，互動交流操作回應快速，操作簡易，環保無污染等優點。

（3）虛擬環境與硬件資源互動交流，界面與操作一一對應，并隨著回應的畫面聲效，特效，及其必須的語音文字提醒。

（4）系統軟件自身達到提升機操作工作基本規范標準，可以進行提升機的加快、降速，提升機開機和待機，和碰到緊急狀況妥善處理模擬操作。

（5）訓練模式下，系統將以光控，文本，標志的方式，對每一步開展操作正確引導，考核新項目解讀，操作提醒，不正確改正，完成“無老師化”的訓練模式。

（6）考核模式中，系統軟件除開給予必須的語音文字正確引導外，不容易給予涉及到實際考試試題提示，全靠操作工作人員練習和對考研標準化的記憶力，完成考核題型，并且在考核結束后，可將身份證信息和考核考試成績，提交并貯存至網絡服務器，對數據進行信息化管理。

（7）練習和考核全過程，提醒查驗自然環境時，應用手指點擊觸摸顯示屏的方式，查驗三維場景里的控制點。

（8）在練習和考核環節中，必須出手操作開關按鍵等操縱一部分時，應用提升機操作平臺中開關按鍵，進行相匹配操作。

（9）考核環節中，若聯接考核終端設備智能管理系統，即在管理系統上，可對當前考核界面開展遠程查看與控制。

（10）軟件管理系統傳送到考核管理系統，可對考研員工進行信息化管理。管理的功能包含人員信息采集，工作人員技術工種，企業等基本參數，考核分配，測試信息存儲，考核狀態監測，招考信息查看，打印出，刪掉，提升，改動。

四、可實際操作的學科及具體內容

提升機工作前安全大檢查（簡稱K1）

主機房安全大檢查（簡稱K1-1）

運作設備安全大檢查（簡稱K1-2）

試運轉安全性操作（簡稱K1-3）

提升機安全性操作（簡稱K2）

開機安全性操作（簡稱K2-1）

提高運轉安全性操作（簡稱K2-2）

關機安全性操作（簡稱K2-3）

下班安全性操作（簡稱K2-4）

機器設備可以滿足技術培訓。

五、整體規格型號

整體規格型號：4000mm×900mm×2500mm
