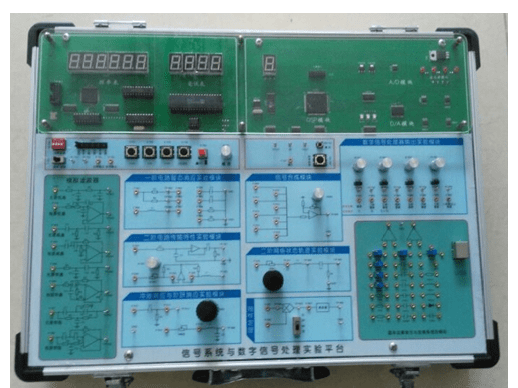

新式“信號與系統”實驗系統軟件。依據《信號與系統》和《數字信號處理》兩科彼此關聯特性，在分析信號與系統實驗教學經歷，同時結合數字信號處理技術性、DDS技術性，開發出來的新式“信號與系統”實驗箱。它不僅可實現傳統式實驗箱全部信號系統實驗；也可進行傳統式實驗箱難以完成或結論不太理想的信號溶解、信號與系統卷積和、高通濾波器等實驗；同時也可以做“數字信號處理”和“DSP運用”實驗；實驗箱使用了正面保護膜加工工藝，增強了USB串行通訊接口，可進行虛擬儀表盤性能和多種多樣普遍信號觀察作用。系統軟件既好看又平穩靠譜，便于管理。適宜大專、大學本科、碩士研究生和研發團隊應用。
信號系統實驗箱根據數字信號處理技術性、DDS技術性、虛擬儀表盤技術性，既可以完成傳統信號系統實驗；又可以完成傳統式實驗箱難以完成的“信號卷積和“、“隨意信號溶解”、“高通濾波器線上設計與實現”、“隨意信號的即時頻帶預測（虛擬頻譜分析儀）”等實驗；與此同時還有開發開放區有利于學生們進行二次開發。
實驗箱可采取數字示波器對實驗結論開展時域分析，也可以對一部分實驗用內置虛擬頻譜分析儀開展頻域分析。
一、性能指標
1.內嵌DDS信號源，可造成：正弦波形、三角波、pwm占空比可變性的單脈沖信號、頻偏信號、半波、全波等；力度0-12V可調式。
2.內嵌數字頻率計：0HZ～350KHZ；
3.內嵌數據豪伏表：0V～10V；
4.繁雜信號的取樣與修復；
5.信號的卷積；
6.各種各樣無源、數字功放模擬濾波器設計方案、模擬仿真、認證
7.數字濾波器的在線制作、完成（給予全套在線制作、下載應用）
8.波形信號分解與生成；
9.隨意信號分解與生成；（三角波、正弦波形、半波、全波等信號）
10.內嵌USB接口，可以實現虛擬示波器、虛似頻譜分析儀功能；（給予全套數字示波器表明、隨意信號頻帶預測手機軟件）
※11.外接快速數據采集模塊：1G等效電路采樣頻率，250M即時采樣頻率，100M網絡帶寬，2安全通道。8位~13位豎直屏幕分辨率，支持FIR高通濾波器功能，支持眼圖余輝功能。硬件配置觸發方式，內置PWM導出。USB2.0插口直接在PC接常電，不用附加配置開關電源。可選裝RS232，RS485，RS422通信接口模塊。支持72鐘頭上位機軟件無紙記錄儀功能。支持點射數據收集，支持多種多樣擬合曲線功能。支持全過程拍攝歸檔和回看，支持波型圖片導入與即時波型比照參照。
二、產品優勢
1．信號源選用DDS新技術應用，可造成高純的正弦波形，信號工作頻率在0MHZ～250KHZ內可100HZ步幅精準可調式，對于學生科學研究信號頻帶是很有幫助的。與此同時DDS信號源兼具波形、三角波、鋸齒波功能和頻偏功能，及工作頻率與pwm占空比精準可調式的單脈沖信號。
2．選用DSP數據信號解決新技術應用，將數字集成電路難以達到或實驗結論不太理想的“信號溶解與生成”、“信號卷積”等實驗得到清晰地演試，并且能夠生動形象的認證基礎理論結論；
3．PC機和DSP融合可線上模擬仿真、造成、觀察各種各樣獨特信號，如：指數值信號等。
4．平臺與PC機融合可以實現虛擬儀表功能：各系統軟件導出信號可經采集系統高速A/D和USB口將它們傳到PC機，加上手機軟件后能顯示設備的單位階躍響應，使實驗結論更真實。
5．可系統化了解和較為無源、數字功放、數字濾波器性能及特性，學好數字濾波器的設計與實現。
6．實驗箱裝有DSP同PC主機串行通訊接口，學生們可以從大家給予手機軟件的基礎上“信號與系統軟件”的二次開發，如：各種各樣數字濾波器設計與實現、頻譜分析、卷積等。
7．實驗箱裝有DSP標準化的JTAG插孔，學生們可以通過燒錄器進行DSP運用的開發實驗如：A/D變換、D/A變換、DSP的IO口應用、DSP計時器應用等。
8．實驗系統軟件十分關注二次開發和擴展性，學生們既可以進行手機軟件開發，也可自制小板開展單元電路拓展實驗。
9．實驗系統軟件用亞克力和塑料薄膜維護，使系統軟件既好看又平穩靠譜。
※10．配備監控攝像頭和五顏六色監控器，就能完成圖象數據信號的DSP解決實驗。
11．內嵌DDS信號源、數字頻率計、數據毫伏表。
三、實驗新項目
實驗1 單位階躍響應與沖激響應
實驗2 持續時間系統的仿真模擬
實驗3 有源無源過濾器
實驗4 抽樣定理與信號修復
實驗5 二階網絡狀態運動軌跡的表明
實驗6 一階電路的暫態過程回應 （零輸入響應、零狀態響應）
實驗7 二階電路的暫態過程回應
實驗8 二階電路傳送特點
實驗9 信號卷積實驗
實驗10 矩形脈沖信號分解
實驗11 矩形脈沖信號的生成
實驗12 諧波電流力度對波型生成的危害
實驗13 相位差對波型生成的危害
實驗14 數字濾波器
實驗15 虛擬儀表
實驗16 信號造成實驗
實驗17 數字濾波器在線制作
實驗18 信號頻譜分析
實驗19 MATLAB軟件應用實驗
實驗20 MATLAB各種各樣信號造成、頻帶預測、免費下載、觀察實驗
實驗21 無源、數字功放、數字濾波器特性較為實驗
實驗22 各種各樣數字濾波器設計方案實驗
實驗23 DSP數據信號控制部件實驗
實驗24 DSP運用實驗
實驗25 虛擬儀表應用實驗
實驗26 自定信號的卷積實驗
實驗27 單脈沖信號的CPLD完成
實驗28 擴展板及拓展實驗的設計制作
四、信號與系統融合實驗箱 SG-XH1每一組一臺
在出廠配件使用手冊1本
電源插頭1根
信號電極連接線15根
USB接口線1根
配套設施軟件資料1套
規格型號43*36*12CM
凈重：6Kg
